Solidworks实用技巧大全设置VIP专享

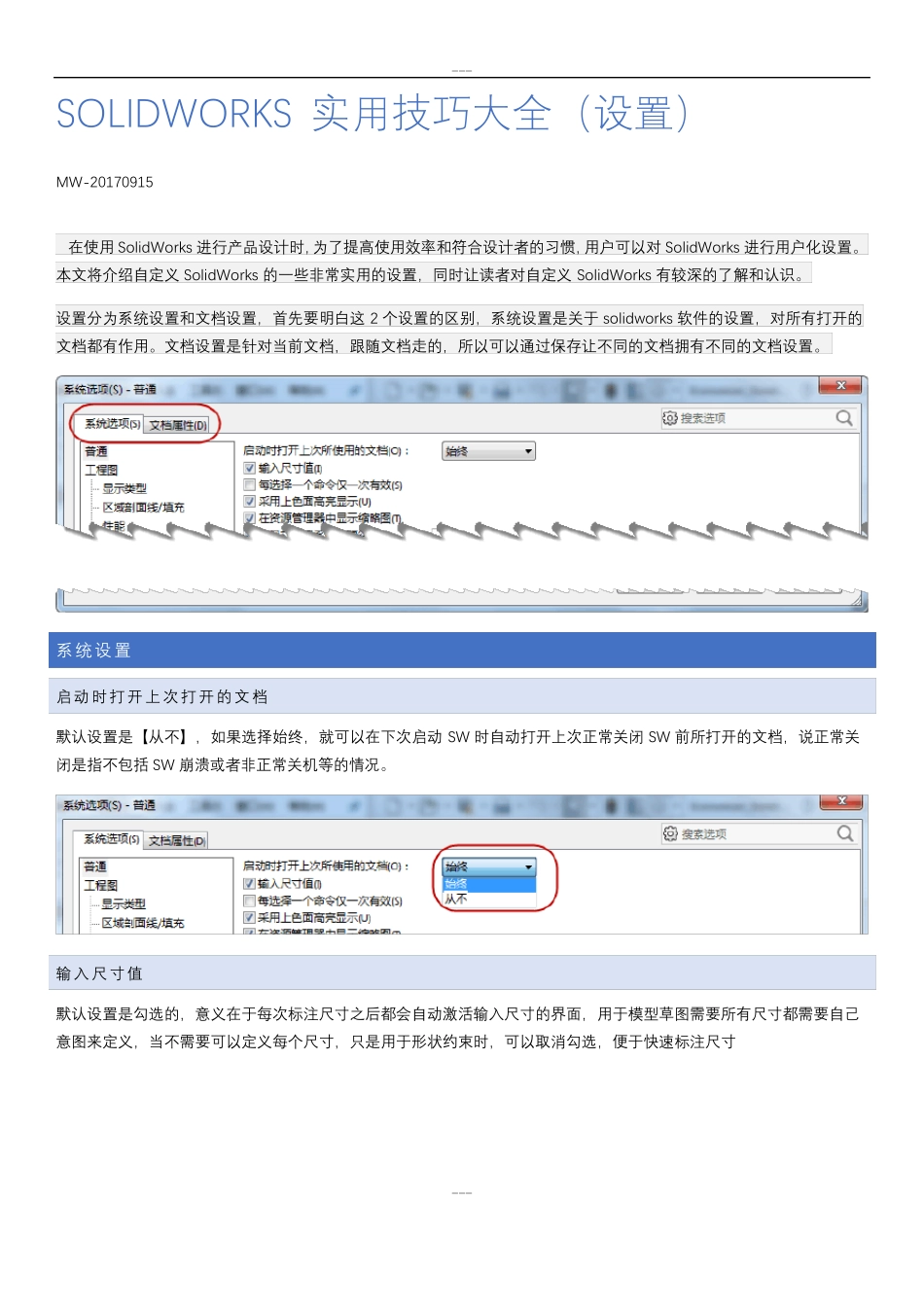

---SOLIDWORKS 实用技巧大全（设置）MW-20170915在使用 SolidWorks 进行产品设计时，为了提高使用效率和符合设计者的习惯，用户可以对 SolidWorks 进行用户化设置。本文将介绍自定义 SolidWorks 的一些非常实用的设置，同时让读者对自定义 SolidWorks 有较深的了解和认识。设置分为系统设置和文档设置，首先要明白这 2 个设置的区别，系统设置是关于 solidworks 软件的设置，对所有打开的文档都有作用。文档设置是针对当前文档，跟随文档走的，所以可以通过保存让不同的文档拥有不同的文档设置。系统设置启 动 时打 开 上 次 打 开的 文 档默认设置是【从不】，如果选择始终，就可以在下次启动 SW 时自动打开上次正常关闭 SW 前所打开的文档，说正常关闭是指不包括 SW 崩溃或者非正常关机等的情况。输 入 尺寸 值默认设置是勾选的，意义在于每次标注尺寸之后都会自动激活输入尺寸的界面，用于模型草图需要所有尺寸都需要自己意图来定义，当不需要可以定义每个尺寸，只是用于形状约束时，可以取消勾选，便于快速标注尺寸------声 音默认的情况下，SW 的声音设置都是【无】，需要自己手动设置，设置的好处是，当我们需要完成一个时间很长的操作时，不用盯着界面等待 SW 完成，可以在等待的同时切换到别的工作，等 SW 完成指定的操作，会发出设定的声音提示我们。设置方法如下：------重 新 使用 所 删 除 的 辅助 、 局 部 及 剖 面 师 徒 中的 视 图 字母通过勾选该设置可以使编辑工程图时，局部，辅助视图，剖面视图的字母自动保持连续。------背 景 颜色修改视区颜色，可以让背景颜色符合自己的喜好，绿色可以保护视力，具体设置如下：------------显 示-装 配 体 透 明 度可以根据需要调整在装配体中编辑零件时，其他零部件的透明度。100%为完全透明，0%为不透明。外 部 参考 设 置------默认这 2 个选项是不勾选的，如果勾选的话实际是可以带来 2 个好处，第一条的好处是避免重复保存没有修改的文件，第二条的好处是保存的时候不会需要勾选要保存的子文件，方便快速保存。默 认 模板-设 置默认模板的设置是为了输入 stp 文件或者其它中间格式文件时，自动选用输入路径的模板，如果事先指定好，就不会每次弹出对话框，需要手动指定模板；------文 件 位置文件位置的设置包括非常多的内容，可以按照自己的需要指定每个项目的路径。其中参考的文件的路径设置非常...
