SOP-QR-030CCD检测仪操作指导书

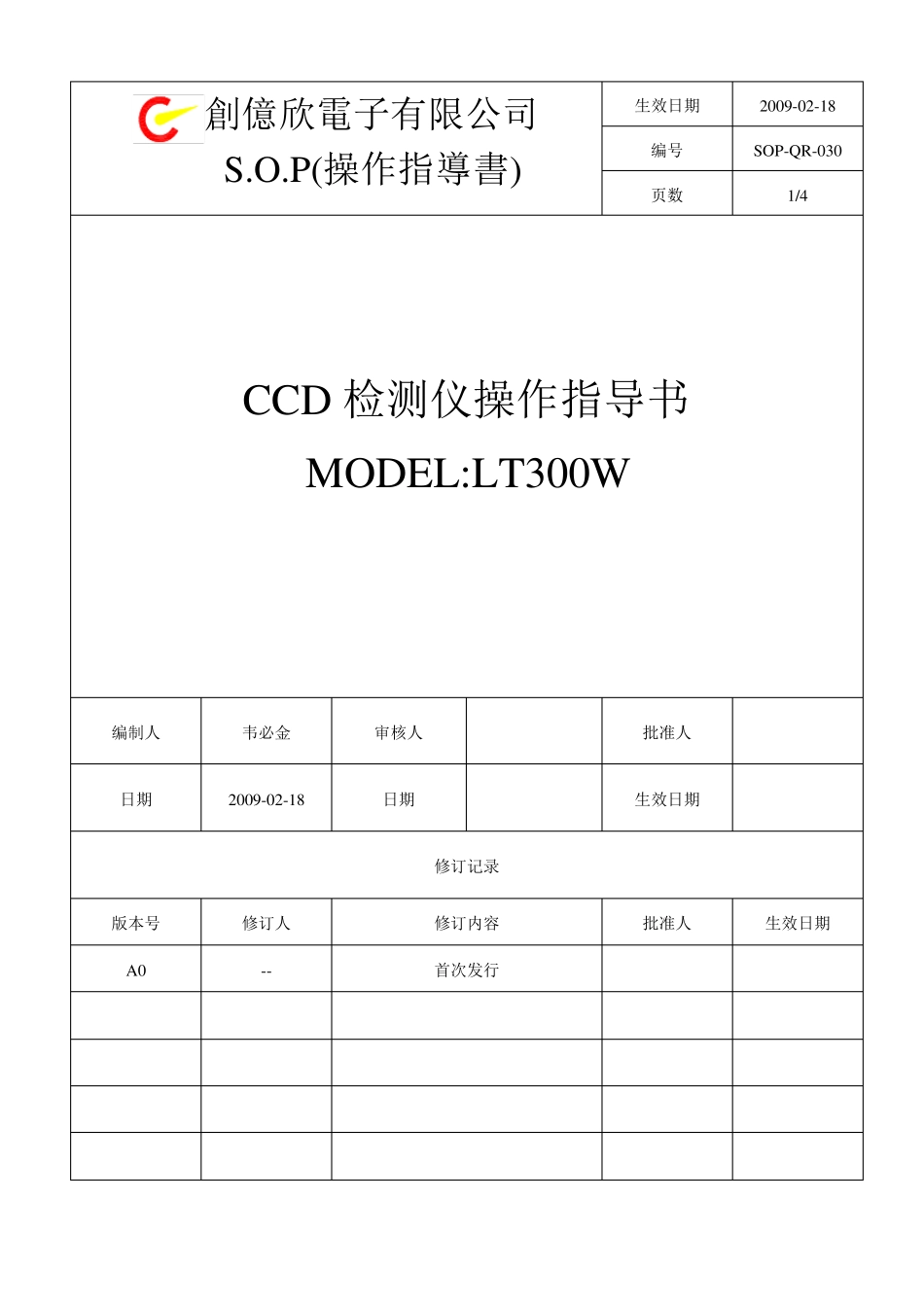

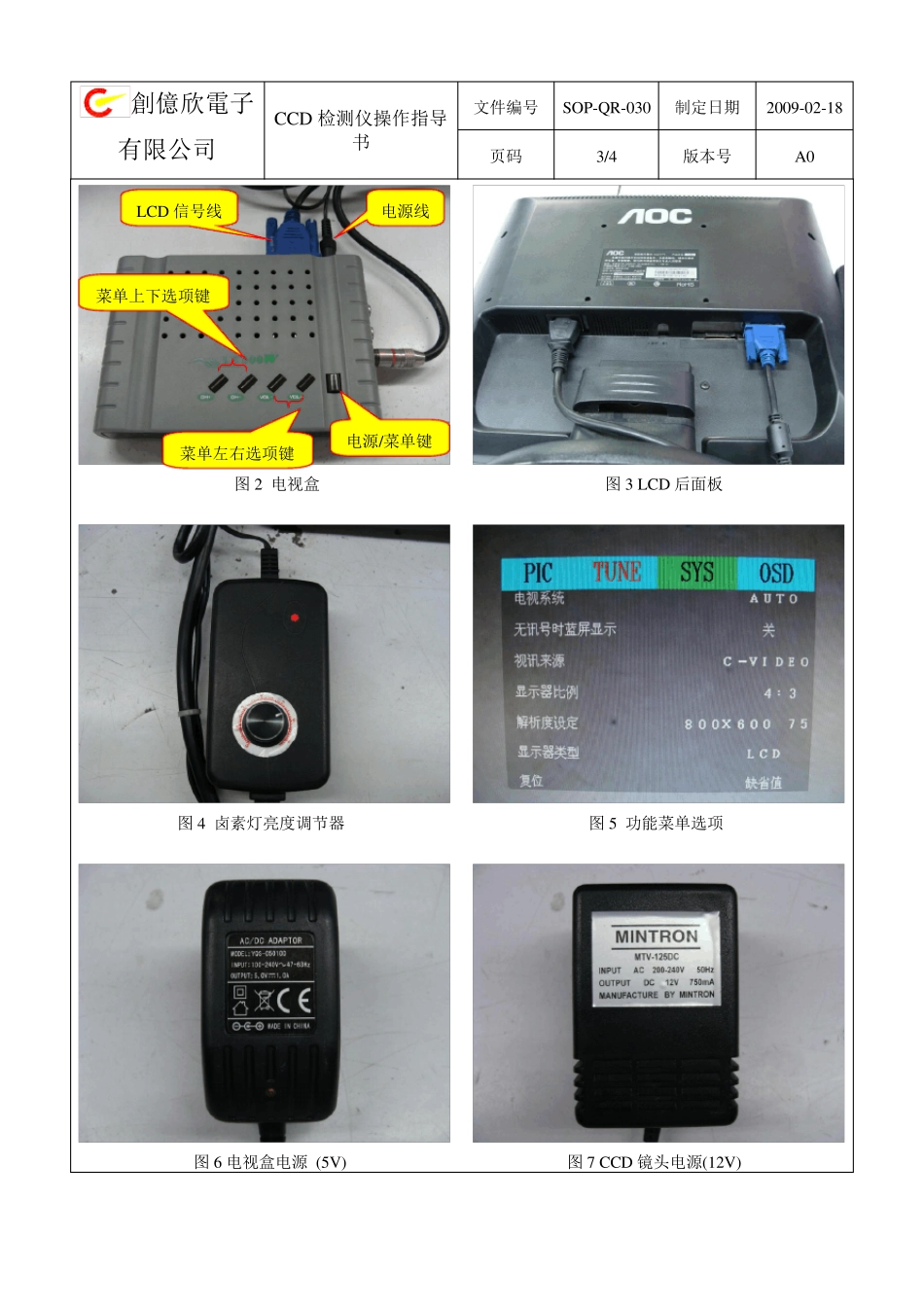

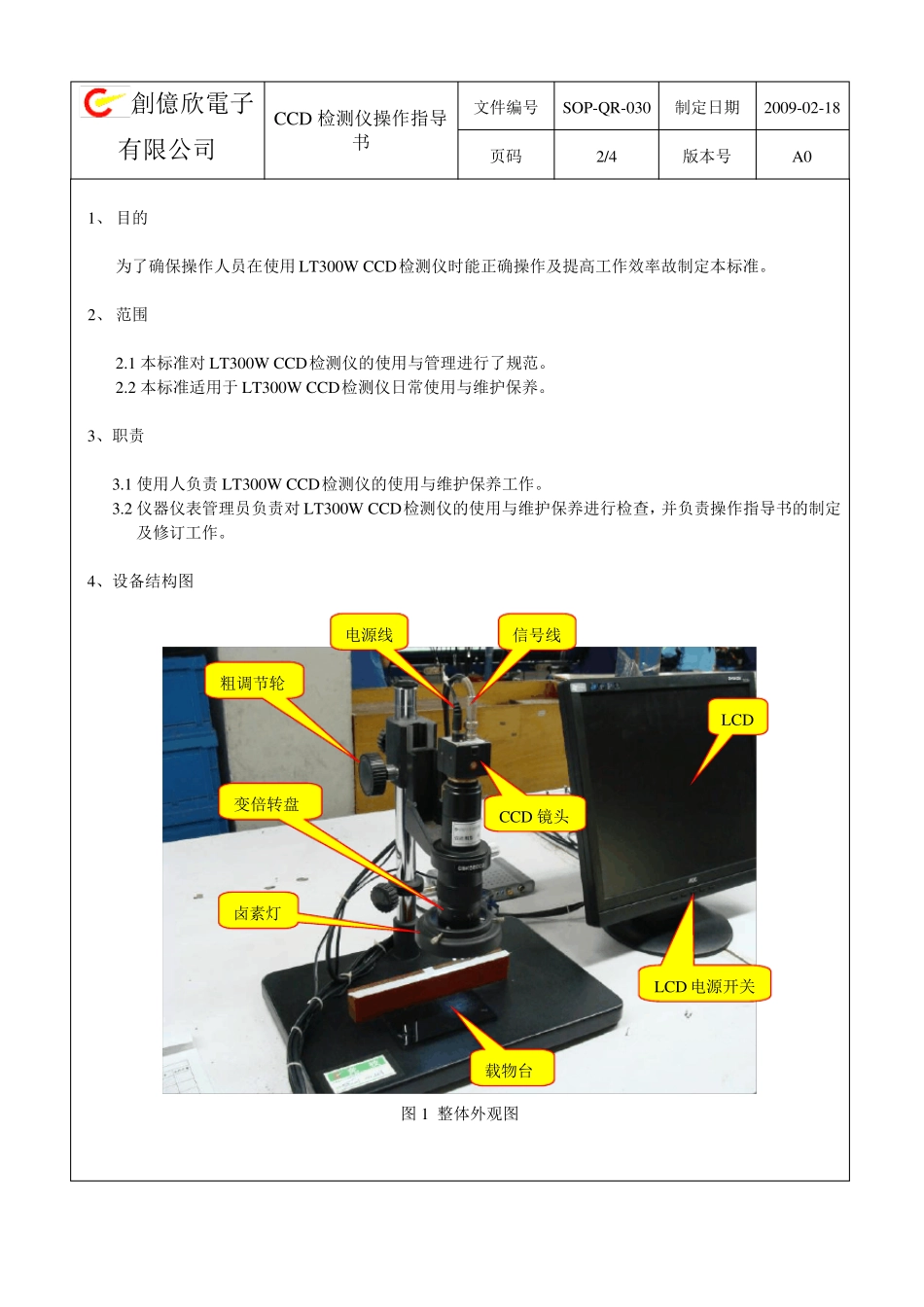

創億欣電子有限公司编号S.O.P(操作指導書)页数生效日期2009-02-18SOP-QR-0301/4CCD 检测仪操作指导书MODEL:LT300W编制人韦必金审核人批准人日期2009-02-18日期生效日期修订记录版本号A0修订人--修订内容首次发行批准人生效日期創億欣電子有限公司CCD 检测仪操作指导书文件编号页码SOP-QR-0302/4制定日期版本号2009-02-18A01、 目的为了确保操作人员在使用 LT300W CCD检测仪时能正确操作及提高工作效率故制定本标准。2、 范围2.1 本标准对 LT300W CCD检测仪的使用与管理进行了规范。2.2 本标准适用于 LT300W CCD检测仪日常使用与维护保养。3、职责3.1 使用人负责 LT300W CCD检测仪的使用与维护保养工作。3.2 仪器仪表管理员负责对 LT300W CCD检测仪的使用与维护保养进行检查，并负责操作指导书的制定及修订工作。4、设备结构图粗调节轮LCD电源线信号线变倍转盘CCD 镜头卤素灯LCD 电源开关载物台图 1 整体外观图創億欣電子有限公司LCD 信号线CCD 检测仪操作指导书文件编号页码SOP-QR-0303/4制定日期版本号2009-02-18A0电源线菜单上下选项键菜单左右选项键电源/菜单键图 2 电视盒图 3 LCD 后面板图 4 卤素灯亮度调节器图 5 功能菜单选项图 6 电视盒电源 (5V)图 7 CCD 镜头电源(12V)創億欣電子有限公司CCD 检测仪操作指导书文件编号页码SOP-QR-0304/4制定日期版本号2009-02-18A05、操作流程5.1 将 CCD 镜头信号线插入电视盒右侧黄色视频接口，LCD 信号线插入电视盒后面板“VGA OUT”接口。5.2 接上 CCD 镜头电源(12V)、电视盒电源(5V)、卤素灯电源、LCD 电源。5.3 先打开 LCD 电源，然后按住电视盒电源键不放直到LCD 有信号输出，待 LCD 有信号输出后单按一次电视盒菜单键，此时 LCD 上出现功能菜单，通过调整“VOL -”或“VOL +”键将光标移向“SYS”选项，再通过“CH+”或“CH-”键将光标移向“视讯来源”，通过“VOL -”或“VOL +”键将“视讯来源”切换成“C-VIDEO”，完成 CCD 信号输出到 LCD 设置。5.2 将待观察样品放于载物台上，并根据需要调整卤素灯亮度。5.3 根据样品大小通过变倍转盘调整放大倍数，然后转动粗调节轮来完成精确对焦，使待观察样品在 LCD上达到清晰效果。5.4 使用结束后先关闭电视盒电源（按住电源键不放直到 LCD 无 CCD 信号输出），然后关闭卤素灯电源、LCD 电源，并将 CCD 检测仪归位、摆放整齐、打扫干净。6、注意事项6.1 在转动粗调节轮...
