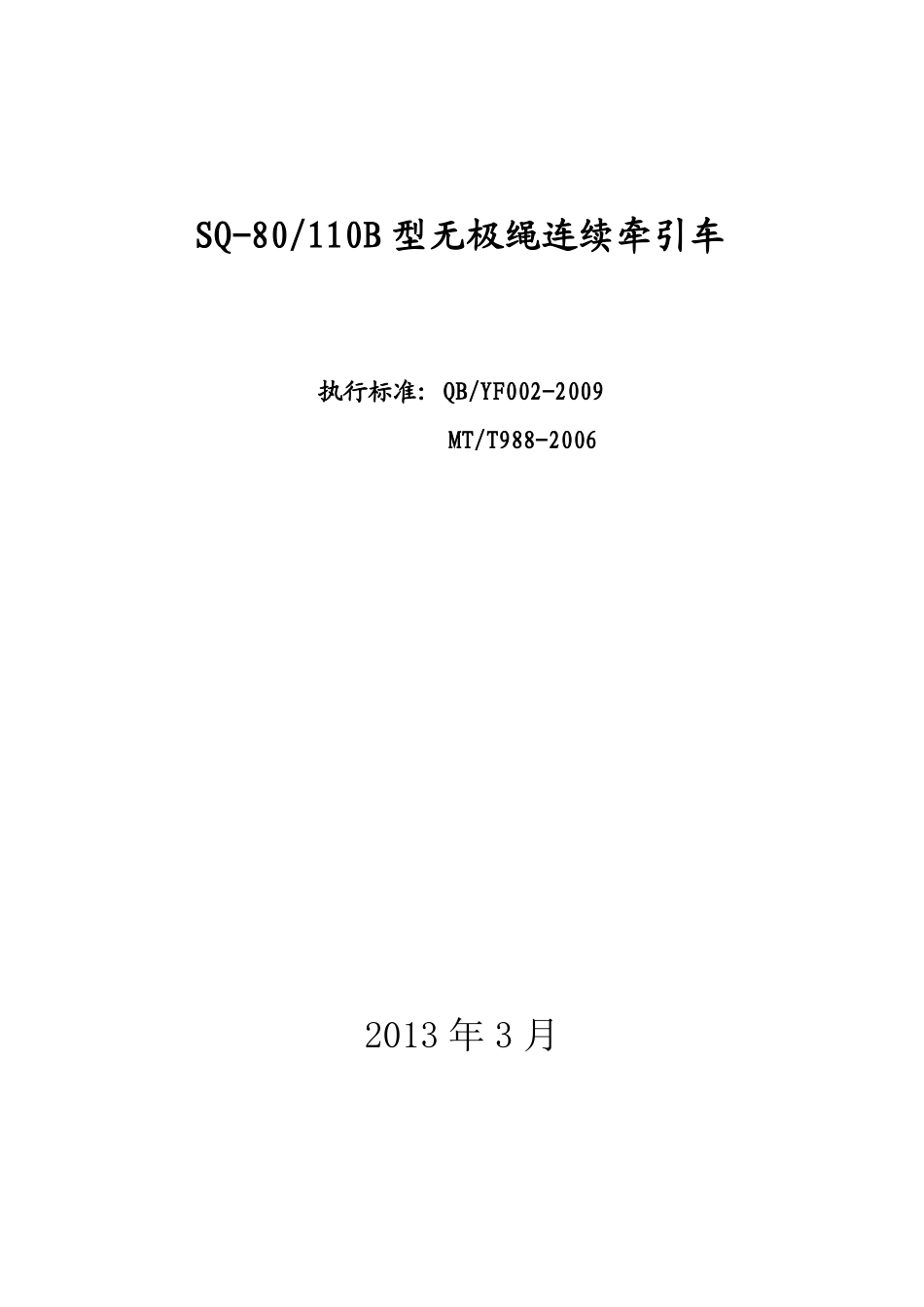

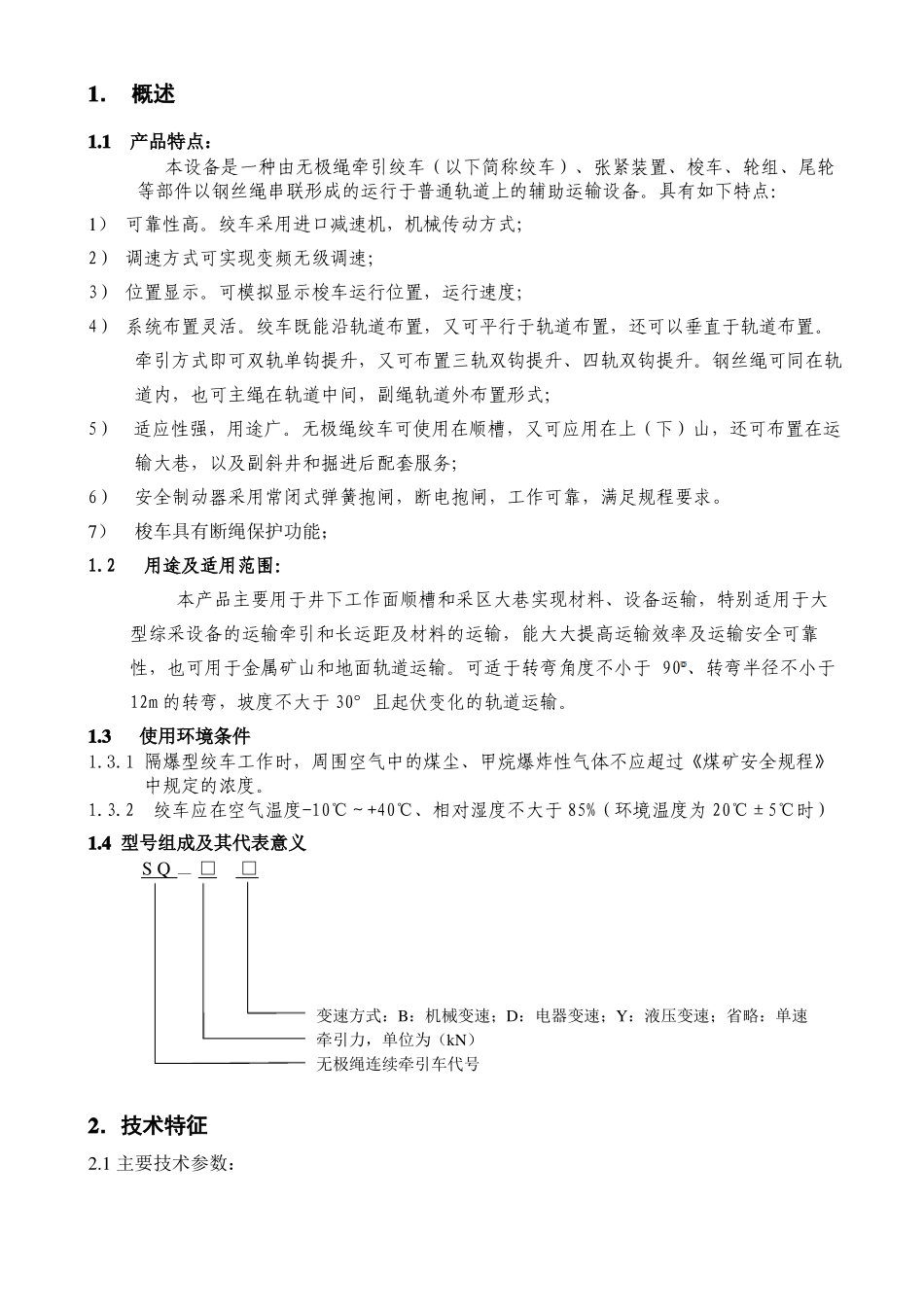

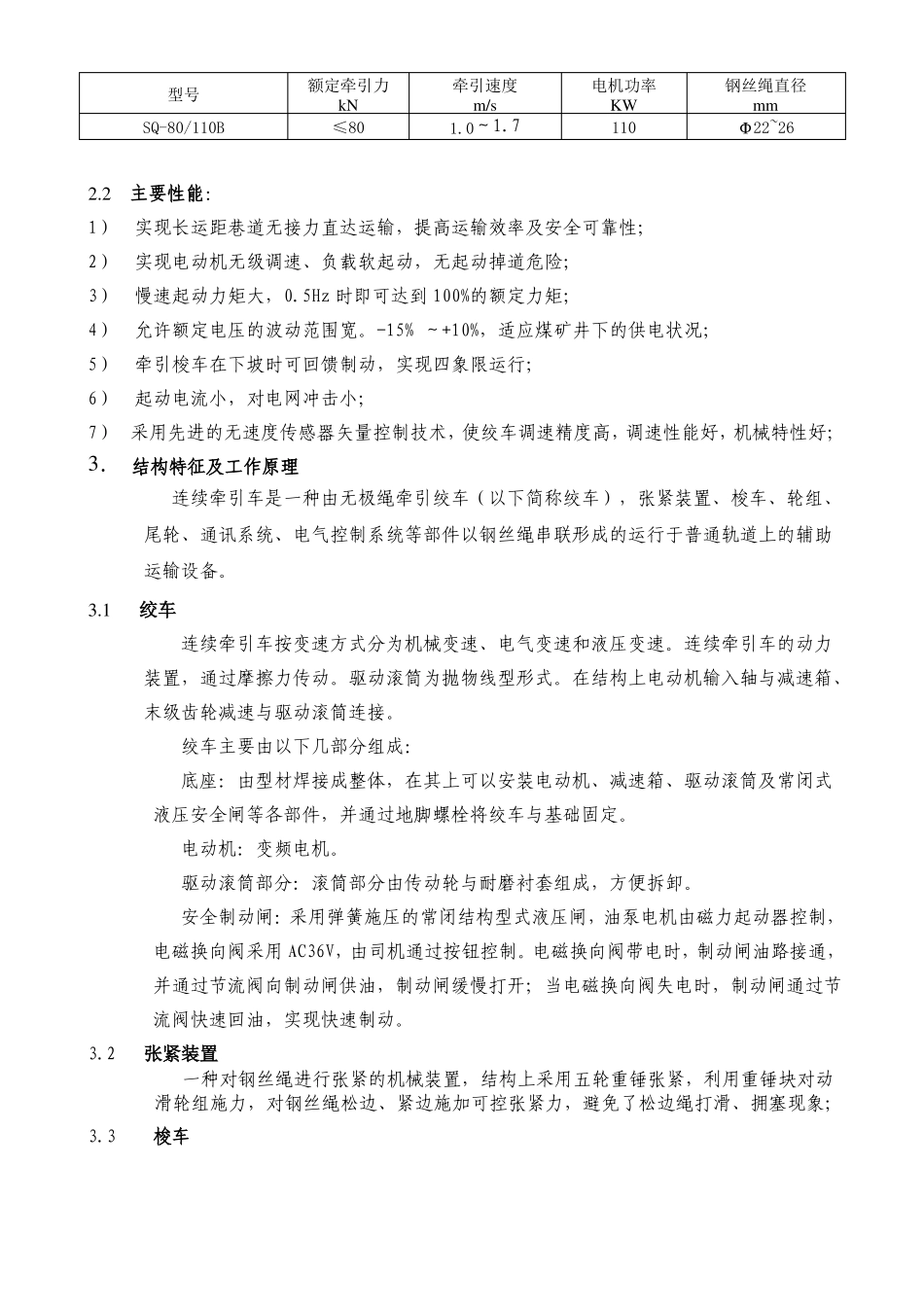

SQ-80/110B 型无极绳连续牵引车执行标准: QB/YF002-2009MT/T988-20062013 年 3 月1． 概述1.1产品特点：本设备是一种由无极绳牵引绞车（以下简称绞车）、张紧装置、梭车、轮组、尾轮等部件以钢丝绳串联形成的运行于普通轨道上的辅助运输设备。具有如下特点：1） 可靠性高。绞车采用进口减速机，机械传动方式；2） 调速方式可实现变频无级调速；3） 位置显示。可模拟显示梭车运行位置，运行速度；4） 系统布置灵活。绞车既能沿轨道布置，又可平行于轨道布置，还可以垂直于轨道布置。牵引方式即可双轨单钩提升，又可布置三轨双钩提升、四轨双钩提升。钢丝绳可同在轨道内，也可主绳在轨道中间，副绳轨道外布置形式；5）适应性强，用途广。无极绳绞车可使用在顺槽，又可应用在上（下）山，还可布置在运输大巷，以及副斜井和掘进后配套服务；6）安全制动器采用常闭式弹簧抱闸，断电抱闸，工作可靠，满足规程要求。7）梭车具有断绳保护功能；1.2用途及适用范围：本产品主要用于井下工作面顺槽和采区大巷实现材料、设备运输，特别适用于大型综采设备的运输牵引和长运距及材料的运输，能大大提高运输效率及运输安全可靠性，也可用于金属矿山和地面轨道运输。可适于转弯角度不小于 90 、转弯半径不小于12m 的转弯，坡度不大于 30°且起伏变化的轨道运输。1.3使用环境条件1.3.1 隔爆型绞车工作时，周围空气中的煤尘、甲烷爆炸性气体不应超过《煤矿安全规程》中规定的浓度。1.3.2绞车应在空气温度-10℃～+40℃、相对湿度不大于 85%（环境温度为 20℃±5℃时）1.4 型号组成及其代表意义S Q — □□变速方式：B：机械变速；D：电器变速；Y：液压变速；省略：单速牵引力，单位为（kN）无极绳连续牵引车代号2．技术特征2.1 主要技术参数：型号SQ-80/110B额定牵引力kN≤80牵引速度m/s1.0～1.7电机功率KW110钢丝绳直径mmΦ22~262.2主要性能：1）实现长运距巷道无接力直达运输，提高运输效率及安全可靠性；2）实现电动机无级调速、负载软起动，无起动掉道危险；3）慢速起动力矩大，0.5Hz 时即可达到 100%的额定力矩；4）允许额定电压的波动范围宽。-15% ～+10%，适应煤矿井下的供电状况；5）牵引梭车在下坡时可回馈制动，实现四象限运行；6）起动电流小，对电网冲击小；7） 采用先进的无速度传感器矢量控制技术，使绞车调速精度高，调速性能好，机械特性好；3． 结构特征及工作原理连续牵引车是一种由无极绳牵引绞车（以下简称绞车），张...
