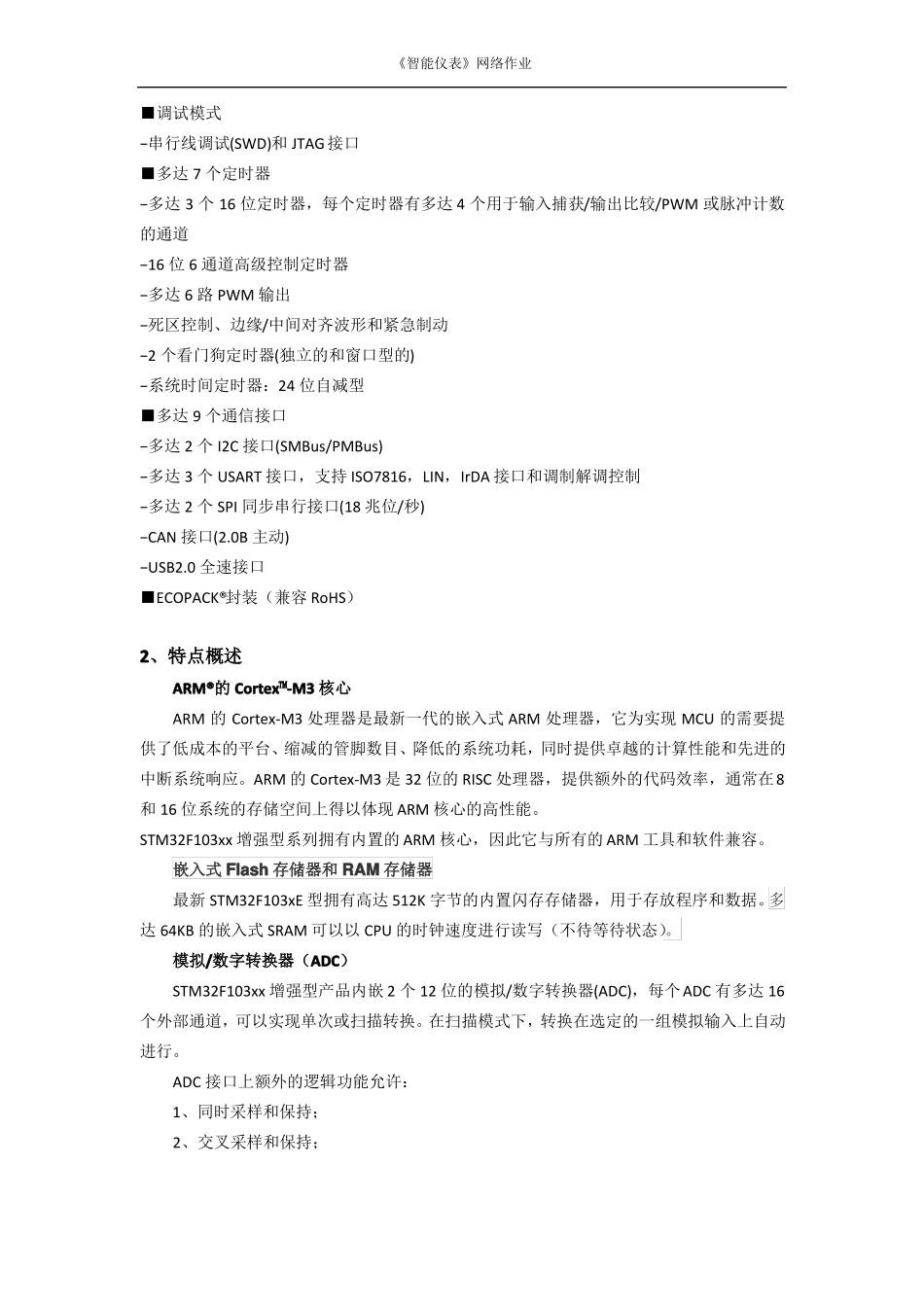

《智能仪表》网络作业STM32F103xx 系列单片机介绍STM32F103xx 增强型系列由意法半导体集团设计，使用高性能的 ARMCortex-M332 位的 RISC内核，工作频率为 72MHz，内置高速存储器(高达 128K 字节的闪存和 20K 字节的 SRAM)，丰富的增强 I/O 端口和联接到两条 APB 总线的外设。所有型号的器件都包含2 个 12 位的 ADC、3 个通用 16 位定时器和一个 PWM 定时器，还包含标准和先进的通信接口：多达 2 个 I2C 和SPI、3 个 USART、一个 USB 和一个 CAN。1、结构与功能■内核：ARM32 位的 Cortex™-M3CPU−72MHz，1.25DMips/MHz（Dhrystone2.1），0 等待周期的存储器−支持单周期乘法和硬件除法■存储器−从 32K 字节至512K 字节的闪存程序存储器（STM32F103xx中的第二个x 表示 FLASH 容量，其中：“4”=16K，“6”=32K，“8”=64K，B=128K，C=256K，D=384K，E=512K）−从 6K 字节至 64K 字节的 SRAM■时钟、复位和电源管理−2.0 至 3.6 伏供电和 I/O 管脚−上电/断电复位(POR/PDR)、可编程电压监测器(PVD)−内嵌 4 至 16MHz 高速晶体振荡器−内嵌经出厂调校的 8MHz 的 RC 振荡器−内嵌 40kHz 的 RC 振荡器−PLL 供应 CPU 时钟−带校准功能的 32kHzRTC 振荡器■低功耗−睡眠、停机和待机模式−VBAT 为 RTC 和后备寄存器供电■2 个 12 位模数转换器，1us 转换时间(16 通道)−转换范围：0 至 3.6V−双采样和保持功能−温度传感器■DMA−7 通道 DMA 控制器−支持的外设：定时器、ADC、SPI、I2C 和 USART■多达 80 个快速 I/O 口−26/37/51/80 个多功能双向 5V 兼容的 I/O 口−所有 I/O 口可以映像到 16 个外部中断《智能仪表》网络作业■调试模式−串行线调试(SWD)和 JTAG接口■多达 7 个定时器−多达 3 个 16 位定时器，每个定时器有多达 4 个用于输入捕获/输出比较/PWM 或脉冲计数的通道−16 位 6 通道高级控制定时器−多达 6 路 PWM 输出−死区控制、边缘/中间对齐波形和紧急制动−2 个看门狗定时器(独立的和窗口型的)−系统时间定时器：24 位自减型■多达 9 个通信接口−多达 2 个 I2C 接口(SMBus/PMBus)−多达 3 个 USART 接口，支持 ISO7816，LIN，IrDA 接口和调制解调控制−多达 2 个 SPI 同步串行接口(18 兆位/秒)−CAN 接口(2.0B 主动)−USB2.0 全速接口■ECOPACK®封装（兼容 RoHS）2、特点概述ARM®的...
