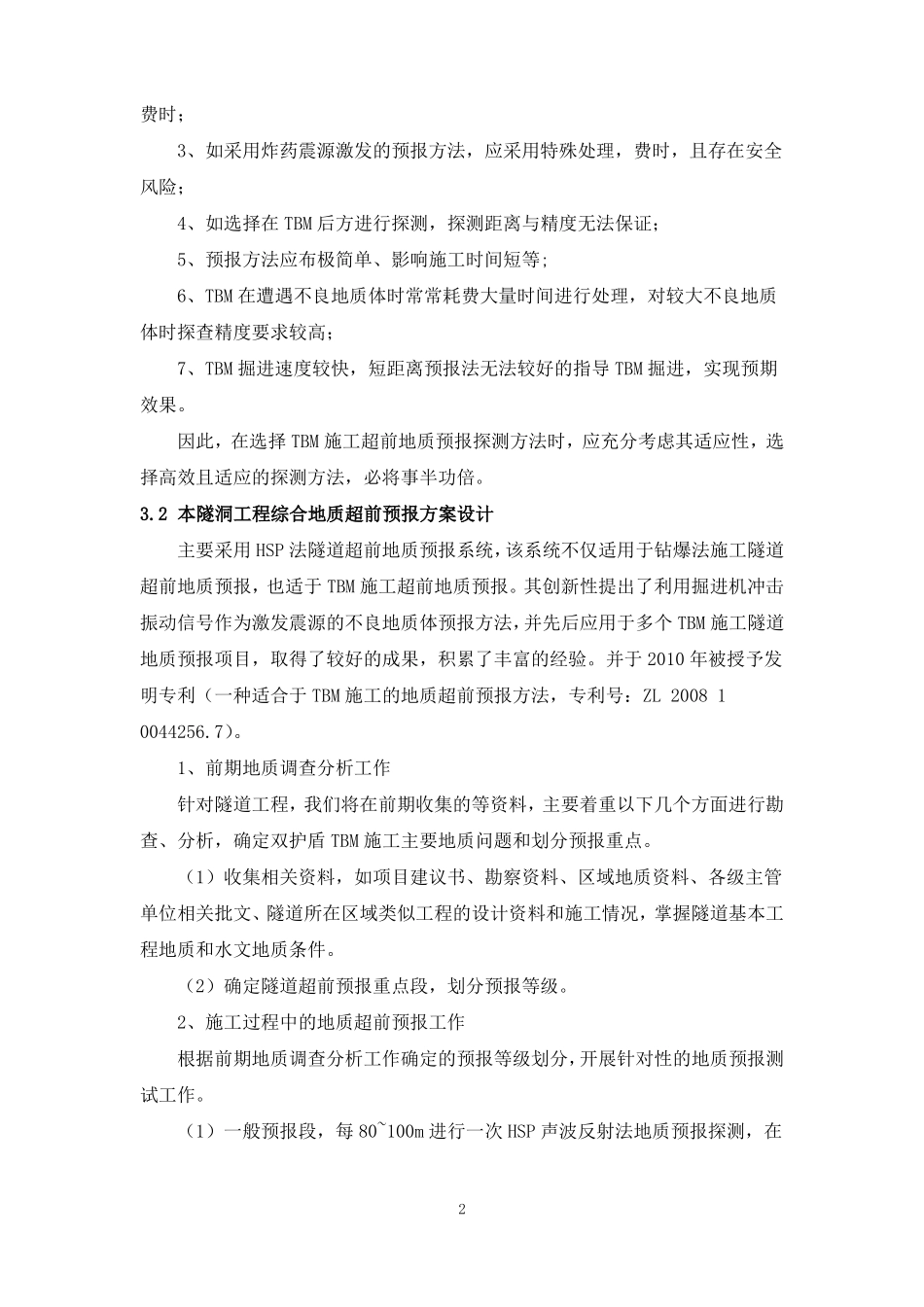

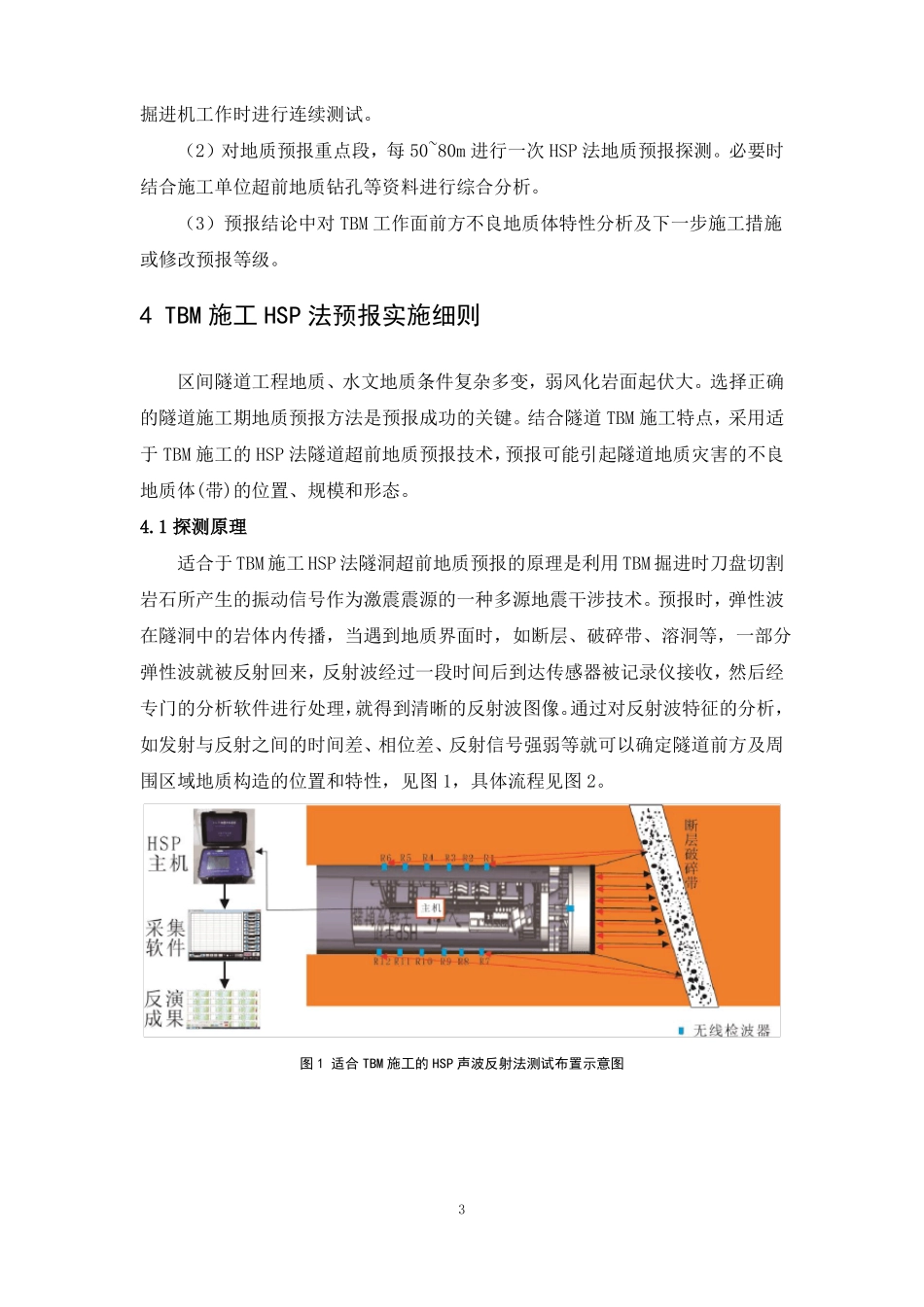

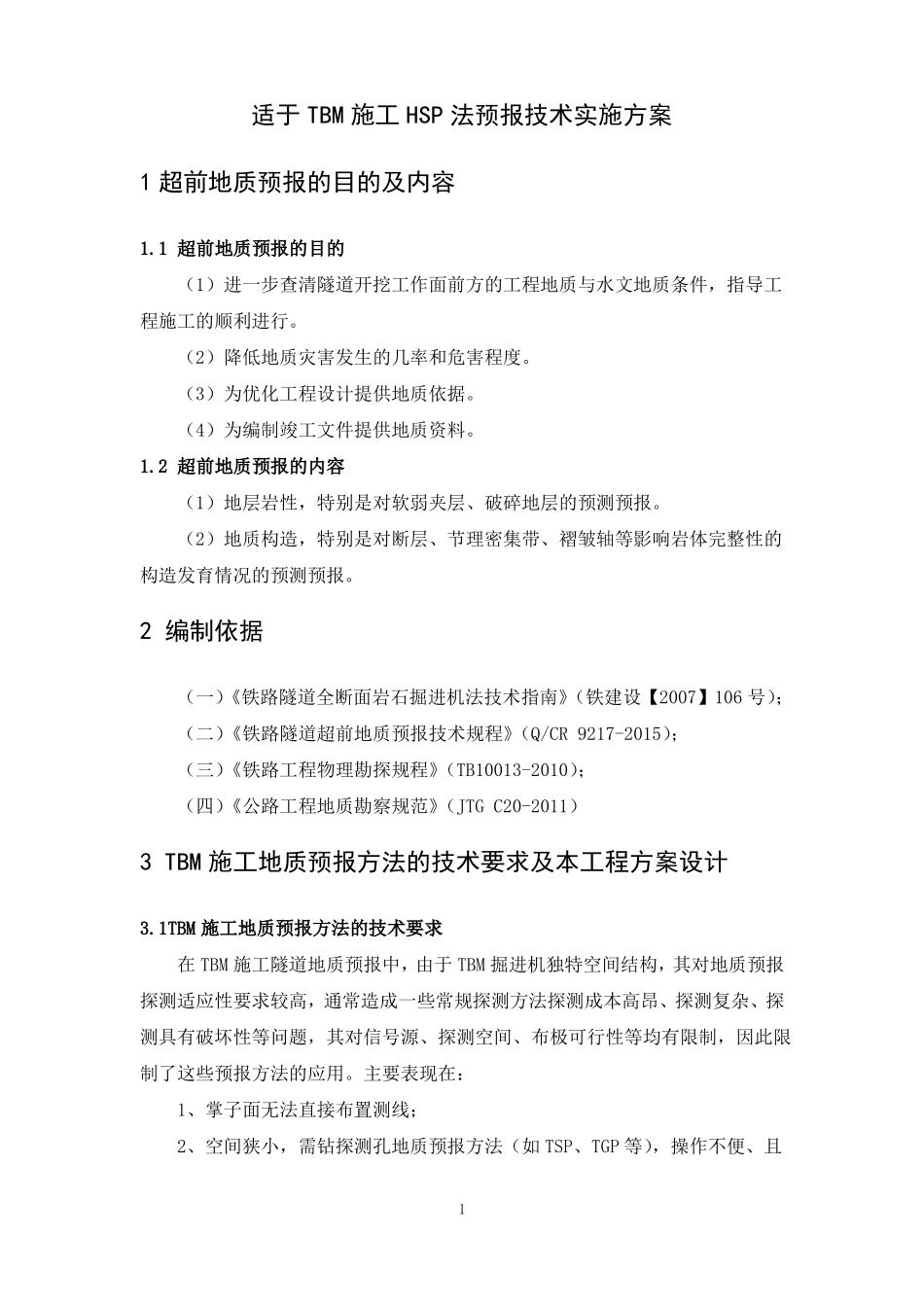

适于 TBM 施工 HSP 法预报技术实施方案1 超前地质预报的目的及内容1.1 超前地质预报的目的(1)进一步查清隧道开挖工作面前方的工程地质与水文地质条件,指导工程施工的顺利进行。(2)降低地质灾害发生的几率和危害程度。(3)为优化工程设计提供地质依据。(4)为编制竣工文件提供地质资料。1.2 超前地质预报的内容(1)地层岩性,特别是对软弱夹层、破碎地层的预测预报。(2)地质构造,特别是对断层、节理密集带、褶皱轴等影响岩体完整性的构造发育情况的预测预报。2 编制依据(一)《铁路隧道全断面岩石掘进机法技术指南》(铁建设【2007】106 号);(二)《铁路隧道超前地质预报技术规程》(Q/CR 9217-2015);(三)《铁路工程物理勘探规程》(TB10013-2010);(四)《公路工程地质勘察规范》(JTG C20-2011)3 TBM 施工地质预报方法的技术要求及本工程方案设计3.1TBM 施工地质预报方法的技术要求在 TBM 施工隧道地质预报中,由于 TBM 掘进机独特空间结构,其对地质预报探测适应性要求较高,通常造成一些常规探测方法探测成本高昂、探测复杂、探测具有破坏性等问题,其对信号源、探测空间、布极可行性等均有限制,因此限制了这些预报方法的应用。主要表现在:1、掌子面无法直接布置测线;2、空间狭小,需钻探测孔地质预报方法(如 TSP、TGP 等),操作不便、且1费时;3、如采用炸药震源激发的预报方法,应采用特殊处理,费时,且存在安全风险;4、如选择在 TBM 后方进行探测,探测距离与精度无法保证;5、预报方法应布极简单、影响施工时间短等;6、TBM 在遭遇不良地质体时常常耗费大量时间进行处理,对较大不良地质体时探查精度要求较高;7、TBM 掘进速度较快,短距离预报法无法较好的指导 TBM 掘进,实现预期效果。因此,在选择 TBM 施工超前地质预报探测方法时,应充分考虑其适应性,选择高效且适应的探测方法,必将事半功倍。3.2 本隧洞工程综合地质超前预报方案设计主要采用 HSP 法隧道超前地质预报系统,该系统不仅适用于钻爆法施工隧道超前地质预报,也适于 TBM 施工超前地质预报。其创新性提出了利用掘进机冲击振动信号作为激发震源的不良地质体预报方法,并先后应用于多个 TBM 施工隧道地质预报项目,取得了较好的成果,积累了丰富的经验。并于 2010 年被授予发明专利(一种适合于 TBM 施工的地质超前预报方法,专利号:ZL 2008 10044256.7)。1、前期地质调查分析工作针对隧道工程,我...
