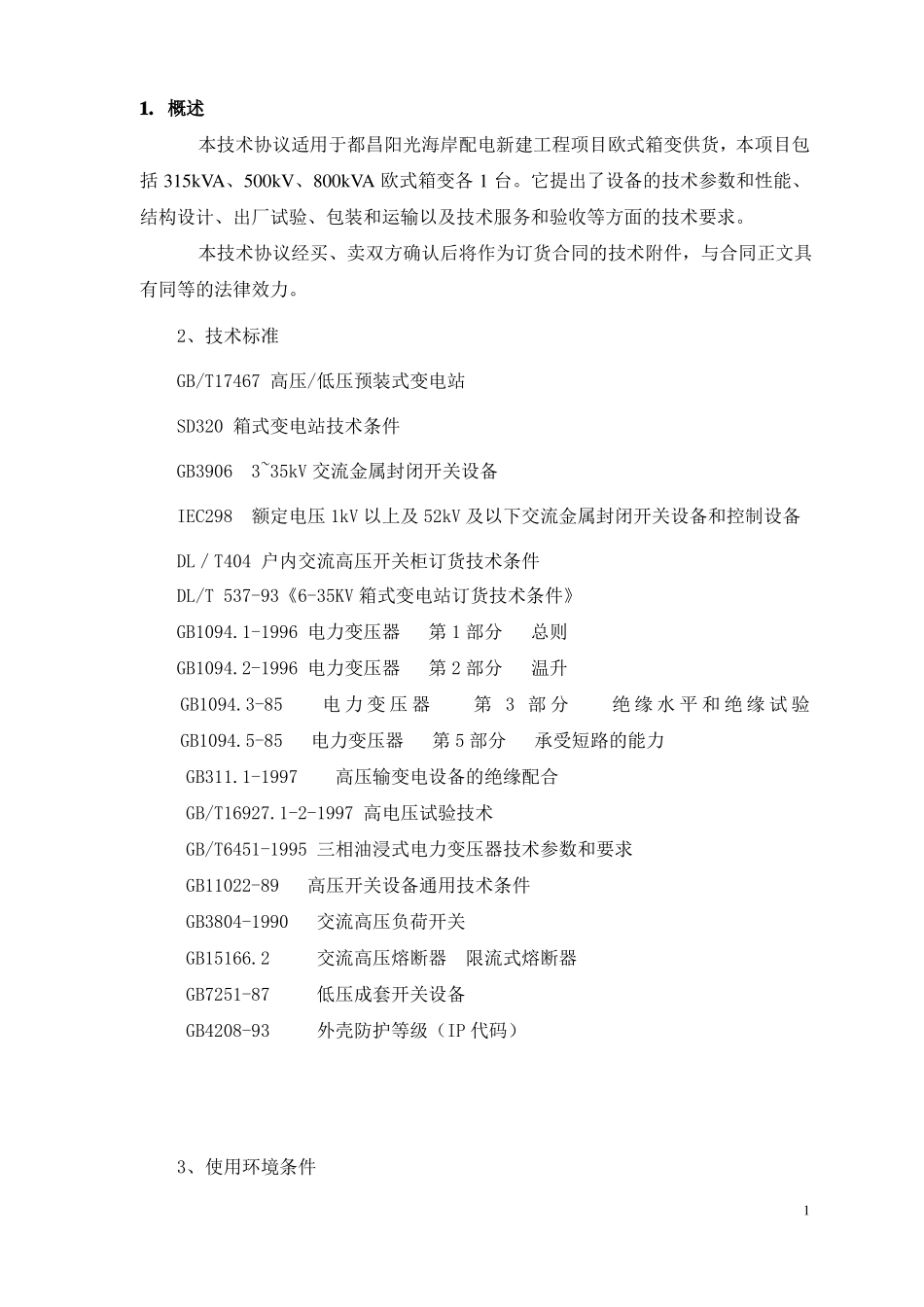

YBM-12箱变技术协议都昌阳光_第2页
2/11
YBM-12箱变技术协议都昌阳光_第3页
3/11
都昌阳光海岸小区箱变技术协议湖南中德电器有限公司1. 概述本技术协议适用于都昌阳光海岸配电新建工程项目欧式箱变供货,本项目包括 315kVA、500kV、800kVA 欧式箱变各 1 台。它提出了设备的技术参数和性能、结构设计、出厂试验、包装和运输以及技术服务和验收等方面的技术要求。本技术协议经买、卖双方确认后将作为订货合同的技术附件,与合同正文具有同等的法律效力。2、技术标准GB/T17467 高压/低压预装式变电站SD320 箱式变电站技术条件GB3906 3~35kV 交流金属封闭开关设备IEC298额定电压 1kV 以上及 52kV 及以下交流金属封闭开关设备和控制设备DL/T404 户内交流高压开关柜订货技术条件DL/T 537-93《6-35KV 箱式变电站订货技术条件》 GB1094.1-1996 电力变压器第 1 部分总则 GB1094.2-1996 电力变压器第 2 部分温升GB1094.3-85电 力 变 压 器第 3 部 分绝 缘 水 平 和 绝 缘 试 验GB1094.5-85电力变压器第 5 部分承受短路的能力GB311.1-1997高压输变电设备的绝缘配合GB/T16927.1-2-1997 高电压试验技术GB/T6451-1995 三相油浸式电力变压器技术参数和要求GB11022-89高压开关设备通用技术条件GB3804-1990交流高压负荷开关GB15166.2交流高压熔断器限流式熔断器GB7251-87低压成套开关设备GB4208-93外壳防护等级(IP 代码)3、使用环境条件13.1 海拔高度:1000m;3.2 环境温度:最高温度+40℃,最低—35℃。3.3 最大风速 30m/S。3.4 空气相对湿度不超过 90%(+25℃)。3.5 地震烈度:7 级。3.6 污秽等级:II 级。4 设备技术规范:4.1、箱体欧式箱变箱体为景观型,箱体分为 3 个相互独立的隔室:10kV 高压室、变压器室、0.4kV 低压室。进线为高压电缆下进线、出线为低压电缆下出线。欧式箱变箱体外形尺寸见下表:箱变容量315kVA500kVA800kVA4.2、变压器变压器采用 S11-M-□/10 型油浸式三相电力变压器,主要技术参数见下表:额定容量额定电压产品型号kVAS11-M-315S11-M-500S11-M-800315500800kV10/0.410/0.410/0.4Dyn11Dyn11Dyn11连接组别kW0.480.680.81kW3.83/3.655.41/5.16.2A0.60.60.6%444.5空载损耗负载损耗空载电流阻抗电压长(mm)320033003500宽(mm)200022002200高(mm)2400240024004.3、10kV 高压柜210kV 高压柜 2 台,其中 XGN15-12 型高压进线柜 1 台,XGN15-12 型高压出线柜1 台。10kV 高压柜为固定式高压环网柜,高压柜结构应包括:主母线室、负荷开关室、电缆...
