电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

YSL-JS-04口红工艺文件

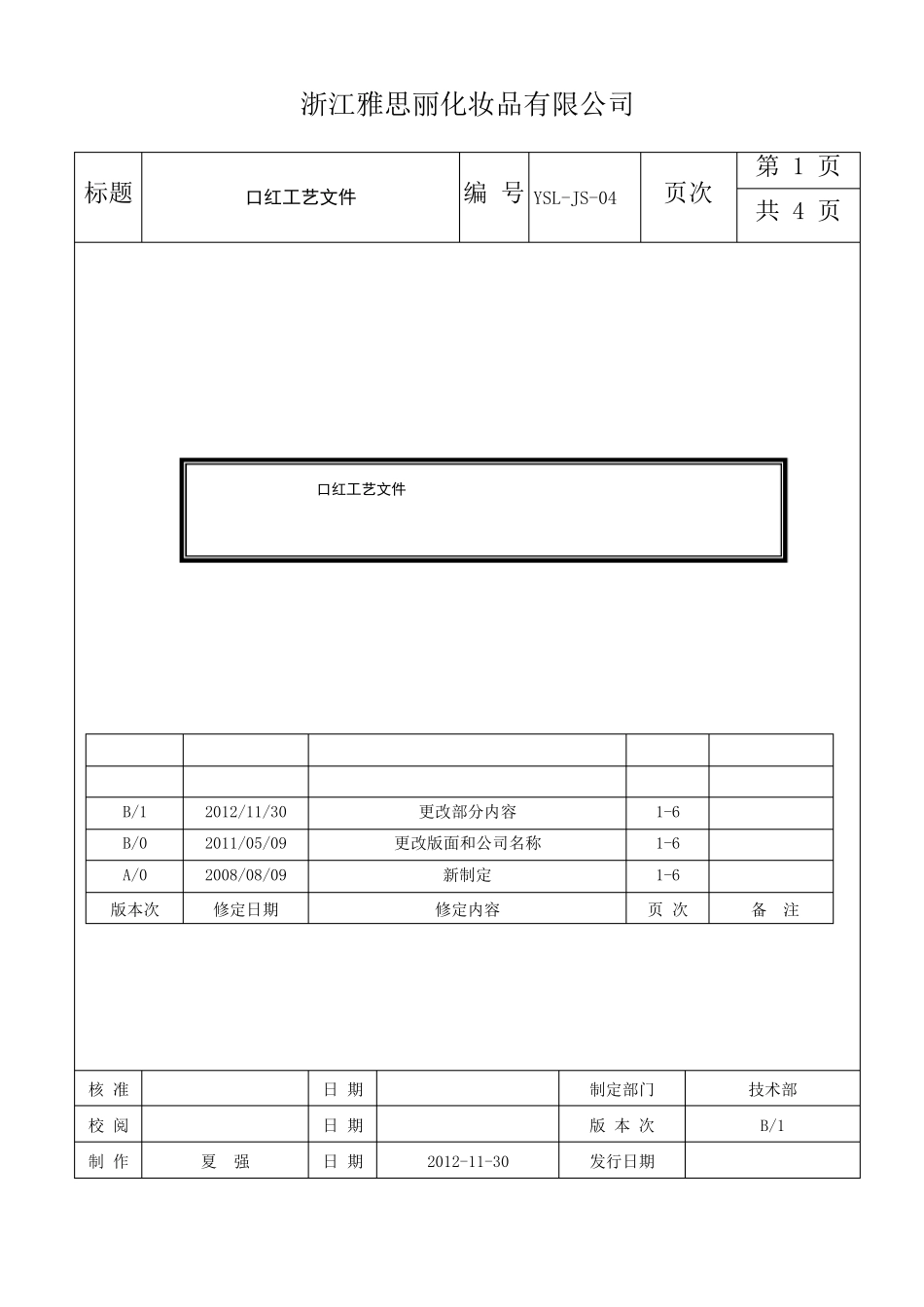

YSL-JS-04口红工艺文件_第1页
1/6

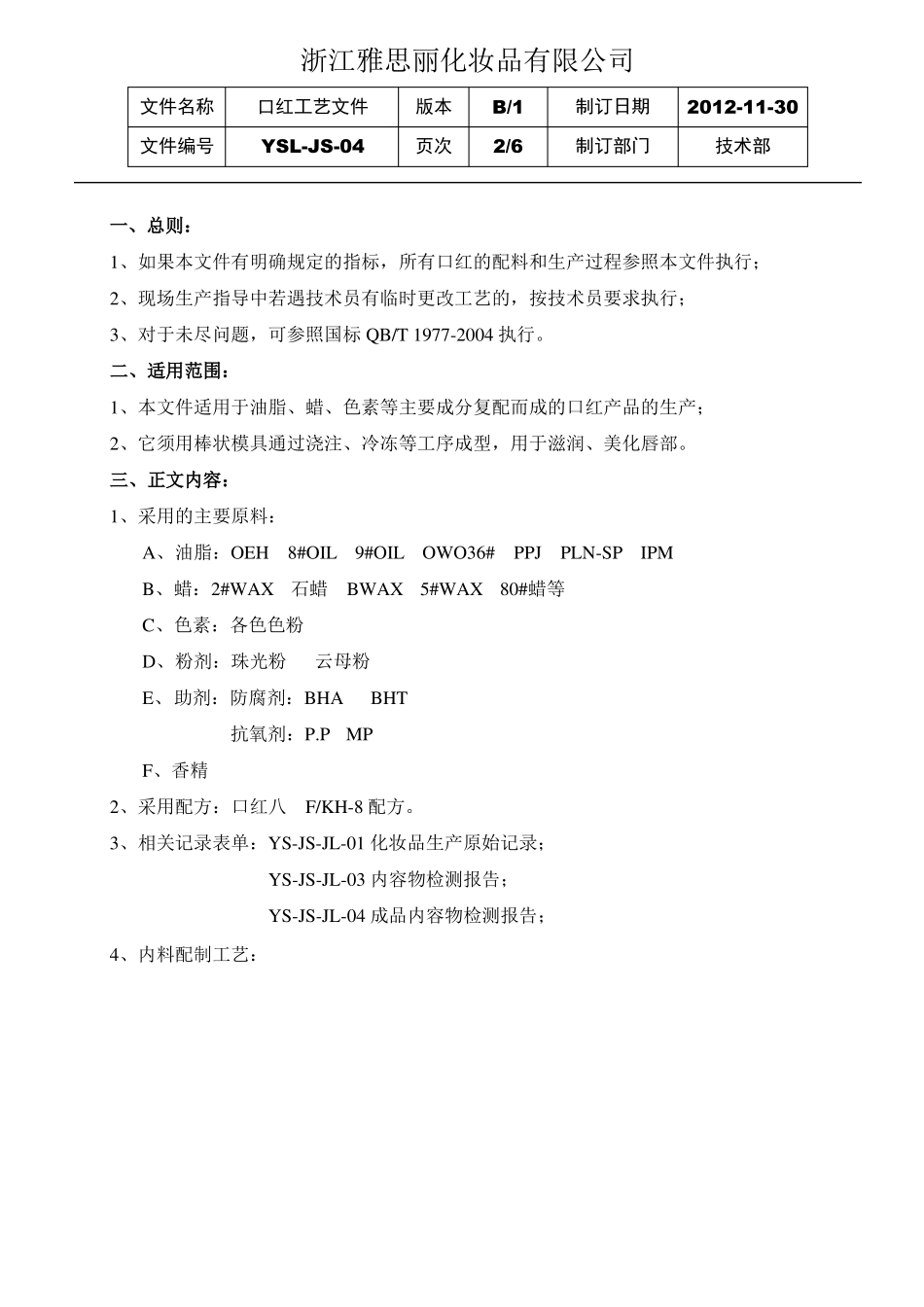

YSL-JS-04口红工艺文件_第2页
2/6

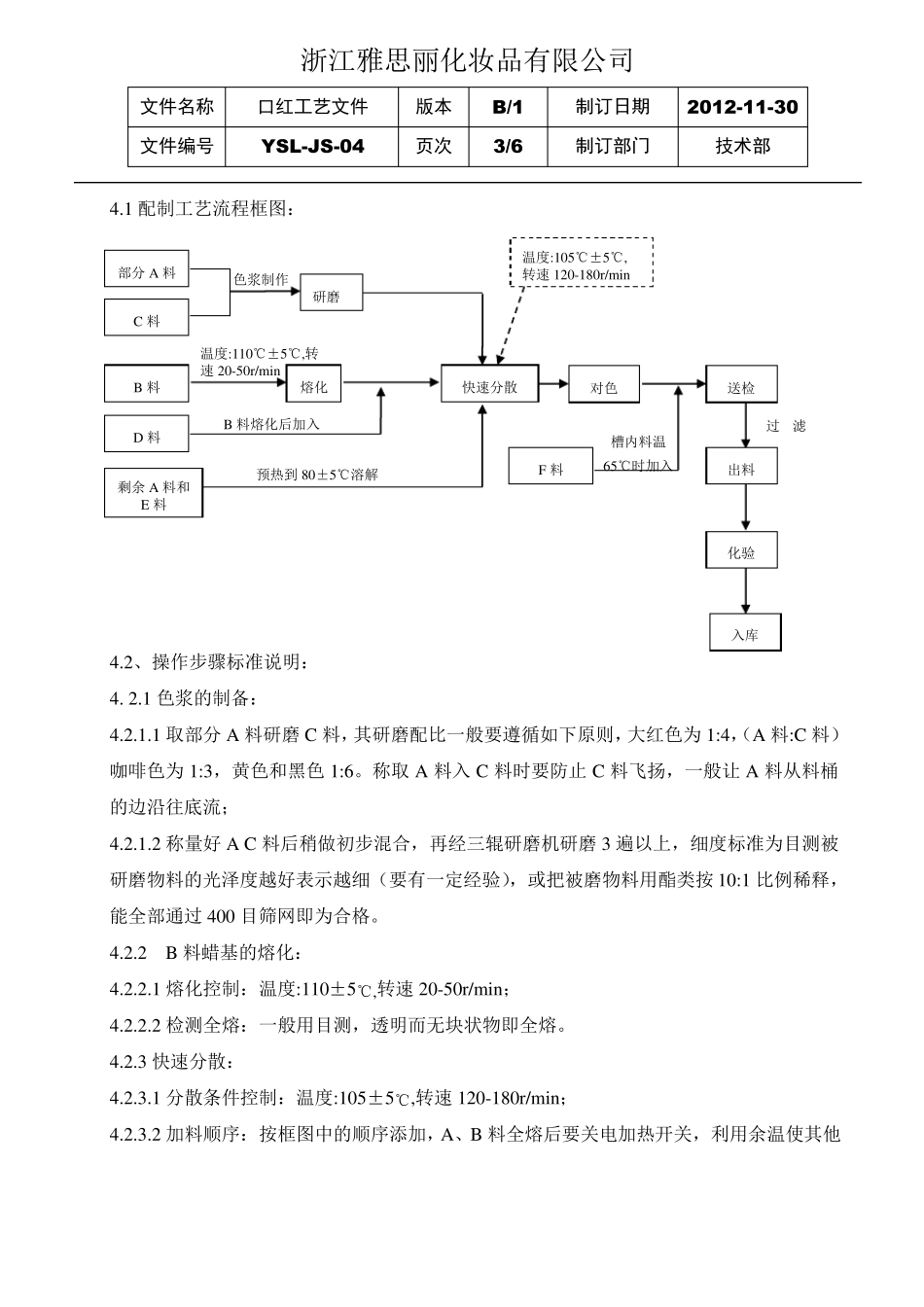

YSL-JS-04口红工艺文件_第3页
3/6
浙江雅思丽化妆品有限公司标题口红工艺文件编 号 YSL-JS-04页次第 1 页共 4 页口红工艺文件B/1B/0A/0版本次核 准校 阅制 作2012/11/302011/05/092008/08/09修定日期更改部分内容更改版面和公司名称新制定修定内容1-61-61-6页 次备注夏强日 期日 期日 期2012-11-30制定部门版 本 次发行日期技术部B/1浙江雅思丽化妆品有限公司文件名称文件编号口红工艺文件YSL-JS-04版本页次B/12/6制订日期制订部门2012-11-30技术部一、总则:1、如果本文件有明确规定的指标,所有口红的配料和生产过程参照本文件执行;2、现场生产指导中若遇技术员有临时更改工艺的,按技术员要求执行;3、对于未尽问题,可参照国标 QB/T 1977-2004 执行。二、适用范围:1、本文件适用于油脂、蜡、色素等主要成分复配而成的口红产品的生产;2、它须用棒状模具通过浇注、冷冻等工序成型,用于滋润、美化唇部。三、正文内容:1、采用的主要原料:A、油脂:OEH8#OIL9#OILOWO36#PPJPLN-SPIPMB、蜡:2#WAX石蜡BWAX5#WAX80#蜡等C、色素:各色色粉D、粉剂:珠光粉云母粉E、助剂:防腐剂:BHABHT抗氧剂:P.PMPF、香精2、采用配方:口红八F/KH-8 配方。3、相关记录表单:YS-JS-JL-01 化妆品生产原始记录;YS-JS-JL-03 内容物检测报告;YS-JS-JL-04 成品内容物检测报告;4、内料配制工艺:浙江雅思丽化妆品有限公司文件名称文件编号口红工艺文件YSL-JS-04版本页次B/13/6制订日期制订部门2012-11-30技术部4.1 配制工艺流程框图:剩余 A 料和E 料B 料部分 A 料C 料温度:110℃±5℃,转速 20-50r/min熔化B 料熔化后加入槽内料温预热到 80±5℃溶解F 料65℃时加入出料色浆制作研磨温度:105℃±5℃,转速 120-180r/min快速分散对色送检过滤D 料4.2、操作步骤标准说明:4. 2.1 色浆的制备:4.2.1.1 取部分 A 料研磨 C 料,其研磨配比一般要遵循如下原则,大红色为 1:4,(A 料:C 料)咖啡色为 1:3,黄色和黑色 1:6。称取 A 料入 C 料时要防止 C 料飞扬,一般让 A 料从料桶的边沿往底流;4.2.1.2 称量好 A C 料后稍做初步混合,再经三辊研磨机研磨 3 遍以上,细度标准为目测被研磨物料的光泽度越好表示越细(要有一定经验),或把被磨物料用酯类按 10:1 比例稀释,能全部通过 400 目筛网即为合格。4.2.2B 料蜡基的熔化:4.2.2.1 熔化控制:温度:110±5℃,转速 20-50r/min;4.2.2.2 检测全熔:一般用目测,透明而无块状物即全熔...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

YSL-JS-04口红工艺文件

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
