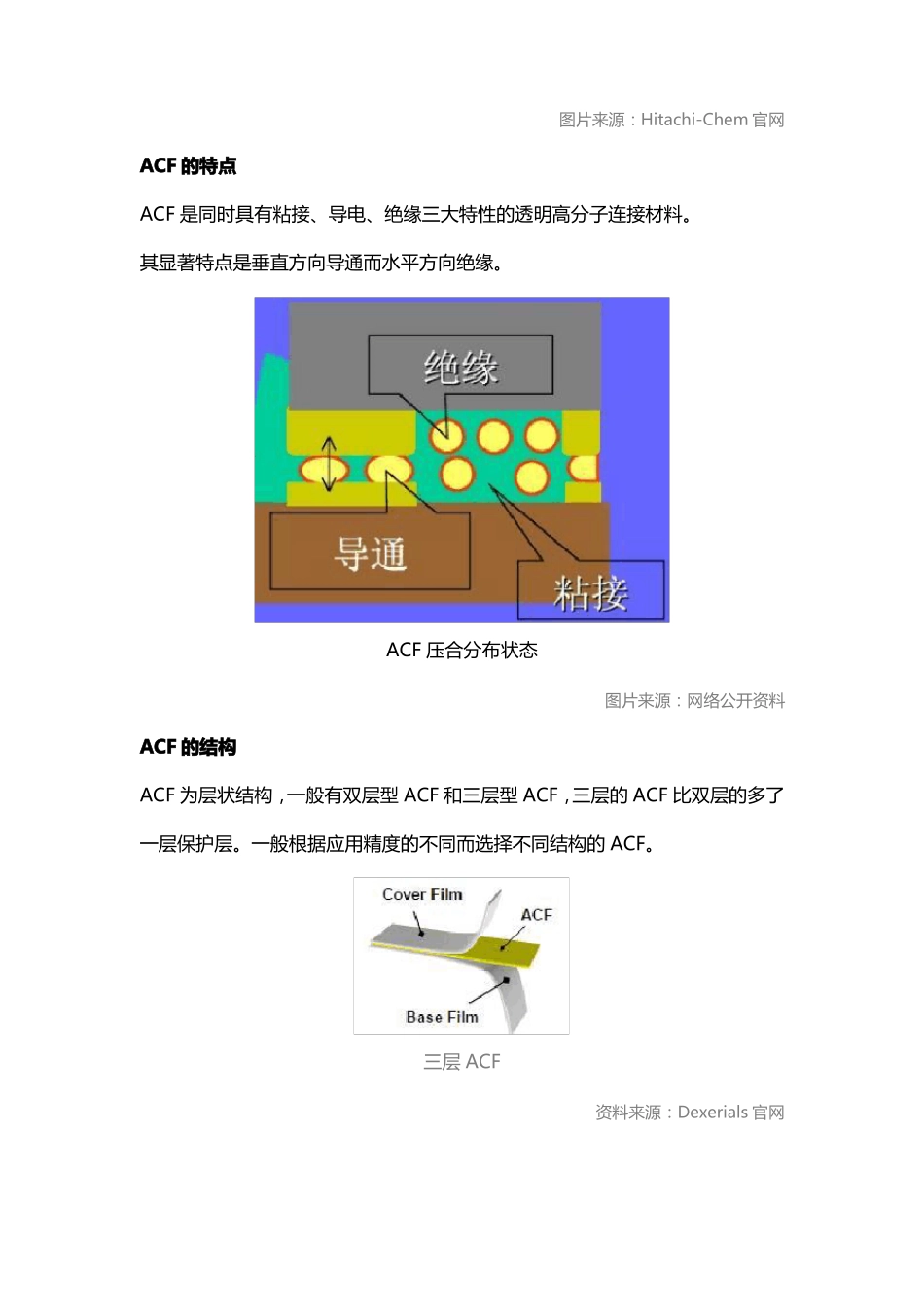

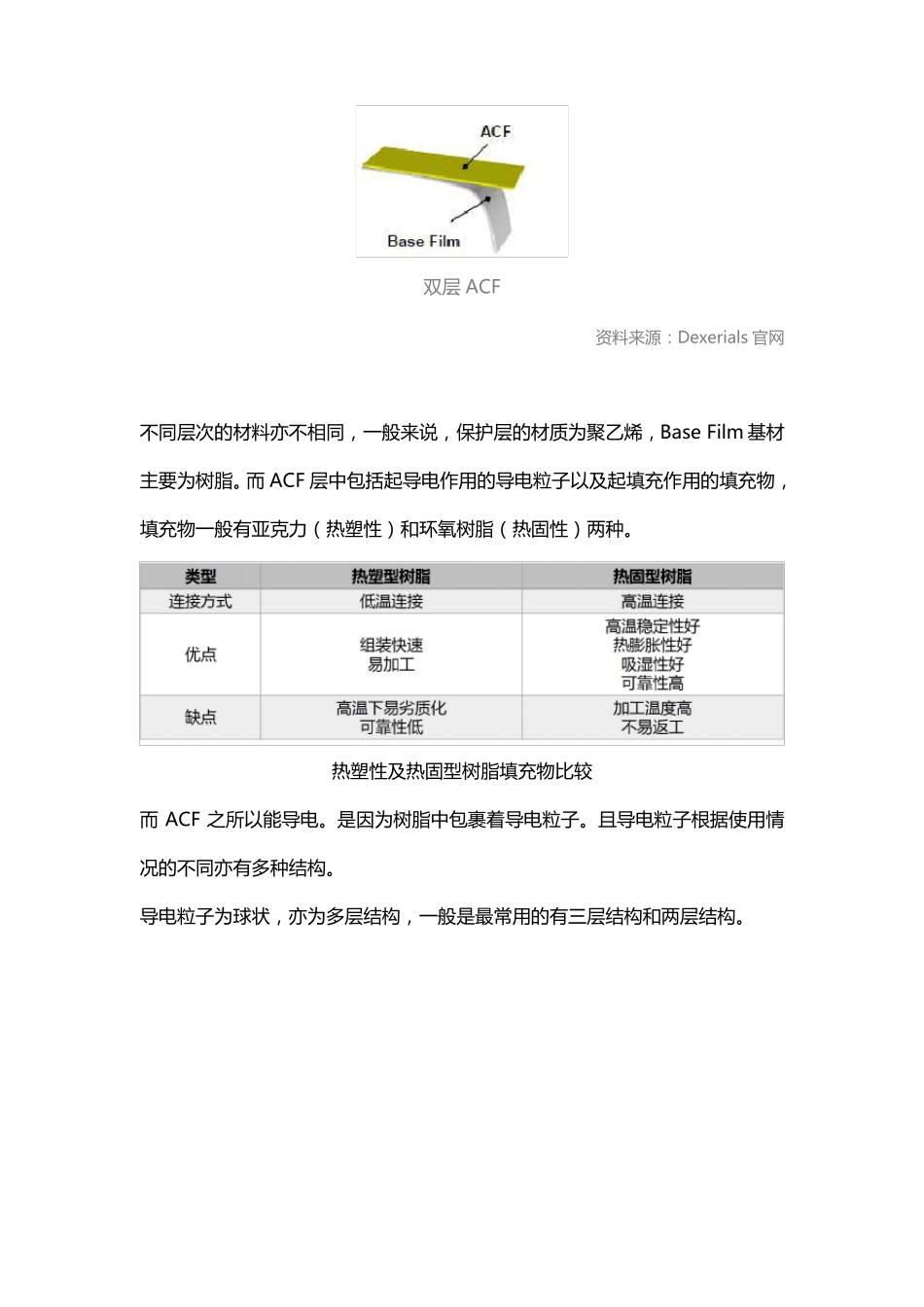

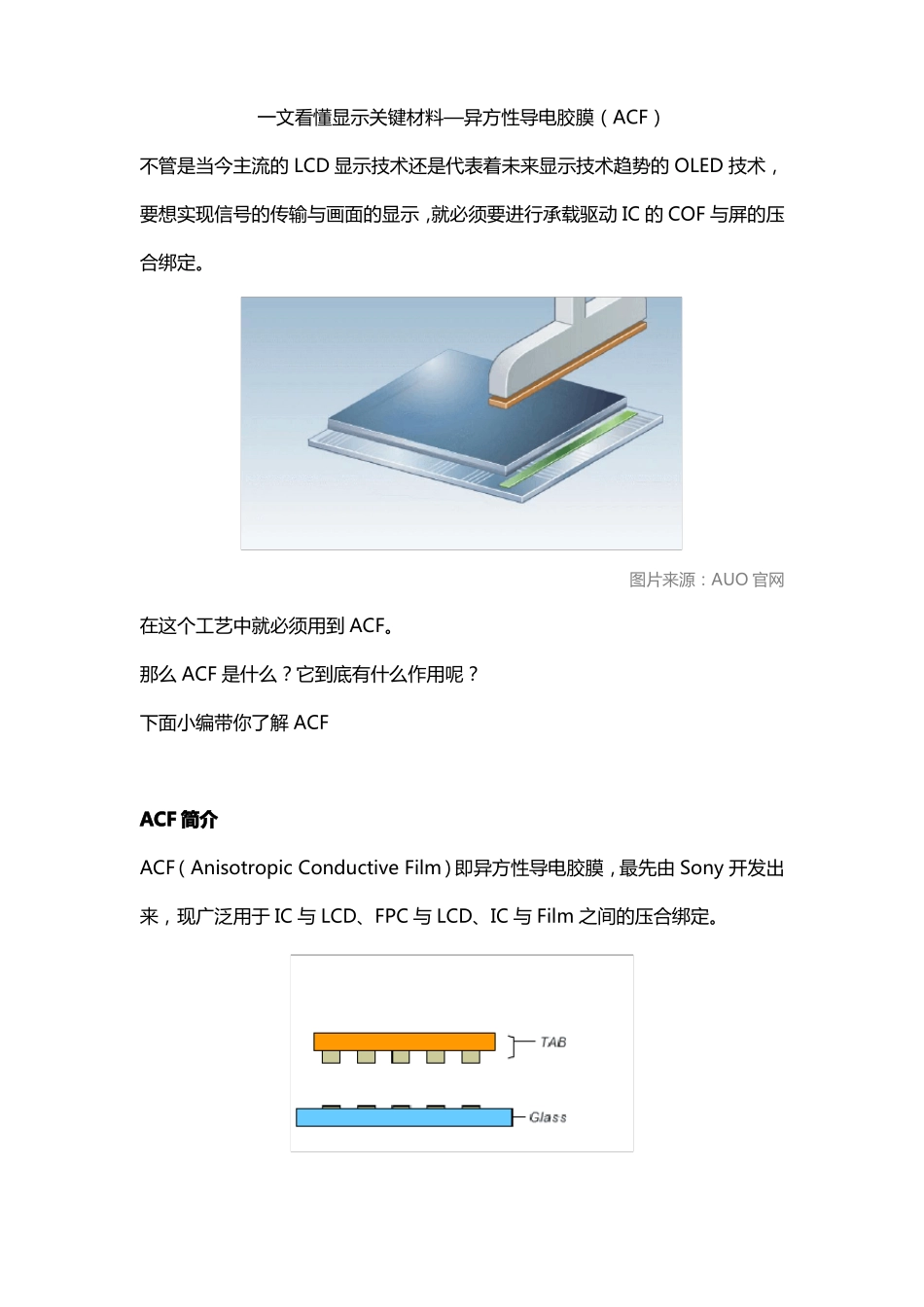

一文看懂显示关键材料—异方性导电胶膜（ACF）不管是当今主流的 LCD 显示技术还是代表着未来显示技术趋势的 OLED 技术，要想实现信号的传输与画面的显示，就必须要进行承载驱动 IC 的 COF 与屏的压合绑定。图片来源：AUO 官网在这个工艺中就必须用到 ACF。那么 ACF 是什么？它到底有什么作用呢？下面小编带你了解 ACFACF 简介ACF（Anisotropic Conductive Film）即异方性导电胶膜，最先由 Sony 开发出来，现广泛用于 IC 与 LCD、FPC 与 LCD、IC 与 Film 之间的压合绑定。图片来源：Hitachi-Chem 官网ACF 的特点ACF 是同时具有粘接、导电、绝缘三大特性的透明高分子连接材料。其显著特点是垂直方向导通而水平方向绝缘。ACF 压合分布状态图片来源：网络公开资料ACF 的结构ACF 为层状结构，一般有双层型 ACF 和三层型 ACF，三层的 ACF 比双层的多了一层保护层。一般根据应用精度的不同而选择不同结构的 ACF。三层 ACF资料来源：Dexerials 官网双层 ACF资料来源：Dexerials 官网不同层次的材料亦不相同，一般来说，保护层的材质为聚乙烯，Base Film 基材主要为树脂。而 ACF 层中包括起导电作用的导电粒子以及起填充作用的填充物，填充物一般有亚克力（热塑性）和环氧树脂（热固性）两种。热塑性及热固型树脂填充物比较而 ACF 之所以能导电。是因为树脂中包裹着导电粒子。且导电粒子根据使用情况的不同亦有多种结构。导电粒子为球状，亦为多层结构，一般是最常用的有三层结构和两层结构。导电粒子的微观形态图片来源：网络公开资料导电粒子的典型结构与各层的作用导电粒子的典型结构各层材料的作用而根据不用的使用条件及使用范围，导电粒子的结构会有些许差异。如 Dexerials 开发的不同导电粒子，其适用情况亦不同。导电粒子结构与适用情况资料来源：Dexerials 官网随着技术的发展，导电粒子的直径越来越小，分布亦更加的均匀。Dexerials ACF 技术发展及导电粒子直径变化资料来源：Dexerials 官网、网络公开资料整理ACF 的导通原理在高温高压力的压头作用下，利用导电粒子连接 IC 芯片与基板两者之间的电极使之成为导通，同时又能避免相邻两电极间导通短路，而达成只在 Z 轴方向导通之目的。导电粒子压合状态截面图图片来源：网络公开资料整理导电粒子压合后显微镜状态图片来源：网络公开资料整理ACF 的加工制作流程ACF 的加工流程一般分为搅拌、涂层、分割、卷带、封装。ACF 制作流程...
