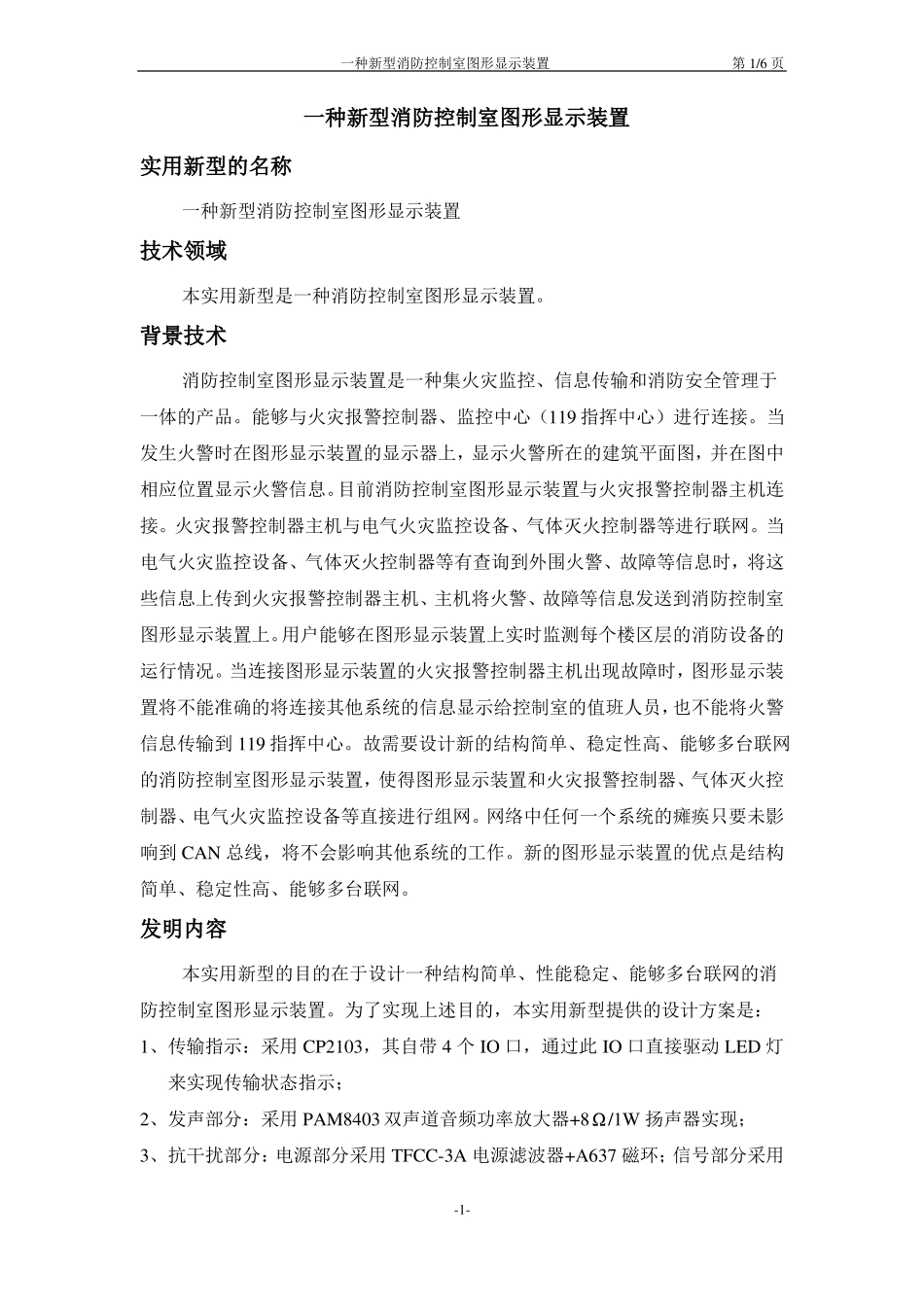

一种新型消防控制室图形显示装置第 1/6 页一种新型消防控制室图形显示装置实用新型的名称一种新型消防控制室图形显示装置技术领域本实用新型是一种消防控制室图形显示装置。背景技术消防控制室图形显示装置是一种集火灾监控、信息传输和消防安全管理于一体的产品。能够与火灾报警控制器、监控中心（119 指挥中心）进行连接。当发生火警时在图形显示装置的显示器上，显示火警所在的建筑平面图，并在图中相应位置显示火警信息。目前消防控制室图形显示装置与火灾报警控制器主机连接。火灾报警控制器主机与电气火灾监控设备、气体灭火控制器等进行联网。当电气火灾监控设备、气体灭火控制器等有查询到外围火警、故障等信息时，将这些信息上传到火灾报警控制器主机、主机将火警、故障等信息发送到消防控制室图形显示装置上。用户能够在图形显示装置上实时监测每个楼区层的消防设备的运行情况。当连接图形显示装置的火灾报警控制器主机出现故障时，图形显示装置将不能准确的将连接其他系统的信息显示给控制室的值班人员，也不能将火警信息传输到 119 指挥中心。故需要设计新的结构简单、稳定性高、能够多台联网的消防控制室图形显示装置，使得图形显示装置和火灾报警控制器、气体灭火控制器、电气火灾监控设备等直接进行组网。网络中任何一个系统的瘫痪只要未影响到 CAN 总线，将不会影响其他系统的工作。新的图形显示装置的优点是结构简单、稳定性高、能够多台联网。发明内容本实用新型的目的在于设计一种结构简单、性能稳定、能够多台联网的消防控制室图形显示装置。为了实现上述目的，本实用新型提供的设计方案是：1、传输指示：采用 CP2103，其自带 4 个 IO 口，通过此 IO 口直接驱动 LED 灯来实现传输状态指示；2、发声部分：采用 PAM8403 双声道音频功率放大器+8Ω/1W 扬声器实现；3、抗干扰部分：电源部分采用 TFCC-3A 电源滤波器+A637 磁环；信号部分采用-1-一种新型消防控制室图形显示装置第 2/6 页JARA MODEL3207 以太网浪涌保护器和 CC-B 滤波电路。4、联网通信：通过 PCI 转 CAN 卡为主机扩展出 CAN 接口，与火灾报警控制器、气体灭火控制器、电气火灾监控设备等多系统对等联网；本实用新型的优点是：1、结构简单：此新型消防控制室图形显示装置将音频功率放大与传输状态指示集成到一起，与电脑主机、显示器、滤波电路等部分组成。内部结构及其简单。2．稳定性高：采用 CAN 环形总线联网，稳定性高，最...
