一级圆柱齿轮减速器设计报告

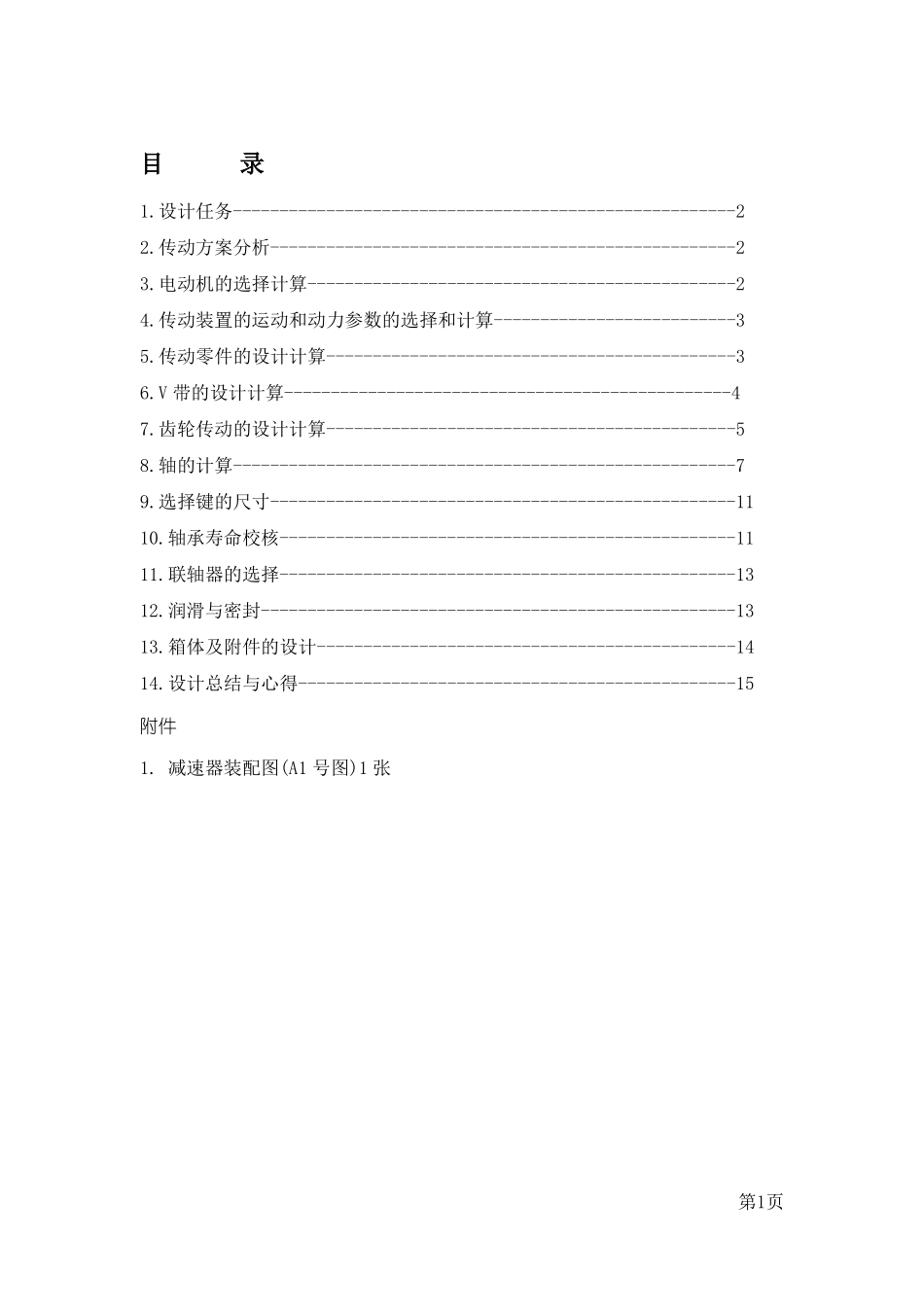

精 密 机 械 设 计 基 础《 课 程 设 计 》课题名称一级圆柱齿轮减速器的设计计算系别机电工程学院专业班级姓名学号指导老师完成日期目录1.设计任务------------------------------------------------------22.传动方案分析--------------------------------------------------23.电动机的选择计算----------------------------------------------24.传动装置的运动和动力参数的选择和计算--------------------------35.传动零件的设计计算--------------------------------------------36.V 带的设计计算------------------------------------------------47.齿轮传动的设计计算--------------------------------------------58.轴的计算------------------------------------------------------79.选择键的尺寸--------------------------------------------------1110.轴承寿命校核-------------------------------------------------1111.联轴器的选择-------------------------------------------------1312.润滑与密封---------------------------------------------------1313.箱体及附件的设计---------------------------------------------1414.设计总结与心得-----------------------------------------------15附件1. 减速器装配图(A1 号图)1 张第1页计算及说明1.设计任务设计带式输送机传动系统。要求传动系统中含有带传动及单级圆柱齿轮减速器。2.传动系统 (见图 09—01)1234FV5主 要 结 果6图 09—011—电动机；2—带传动；3—单级圆柱齿轮减速器；4—联轴器；5—输送带；6—滚筒本减速器设计为水平剖分，封闭卧式结构。原始数据：F（N） — 2400；V（m/s）— 1.8；D（mm）—450。工作条件：两班工作制，工作载荷平稳，电压为 380/220V 三相交流电源，减速器寿命 5 年。3.电动机的选择计算3.1 工作机的功率 PwPw =FV/1000=4.32kwPw =4.32kw=0.86743.2 总效率总345总 V 带传动 单级圆柱齿轮传动 联轴器 轴承 滚筒12Pd =4.98kw第2页总=    12324  =0.867453.3 所需电动机功率PdPd  Pw / 总 4.98kw查表得 Ped = 5.5 kw电动机选用 Y160M2-8 n满 = 720 r/min所选电机参数如下：电机额 定 功同 步 转满 载 转总传型号率速速动比 iPe(KW)（ r/min（ r/min））Y1605.5kw7507209.42M2-84. 传动装置的运动和动力参数的选择和计算4....
