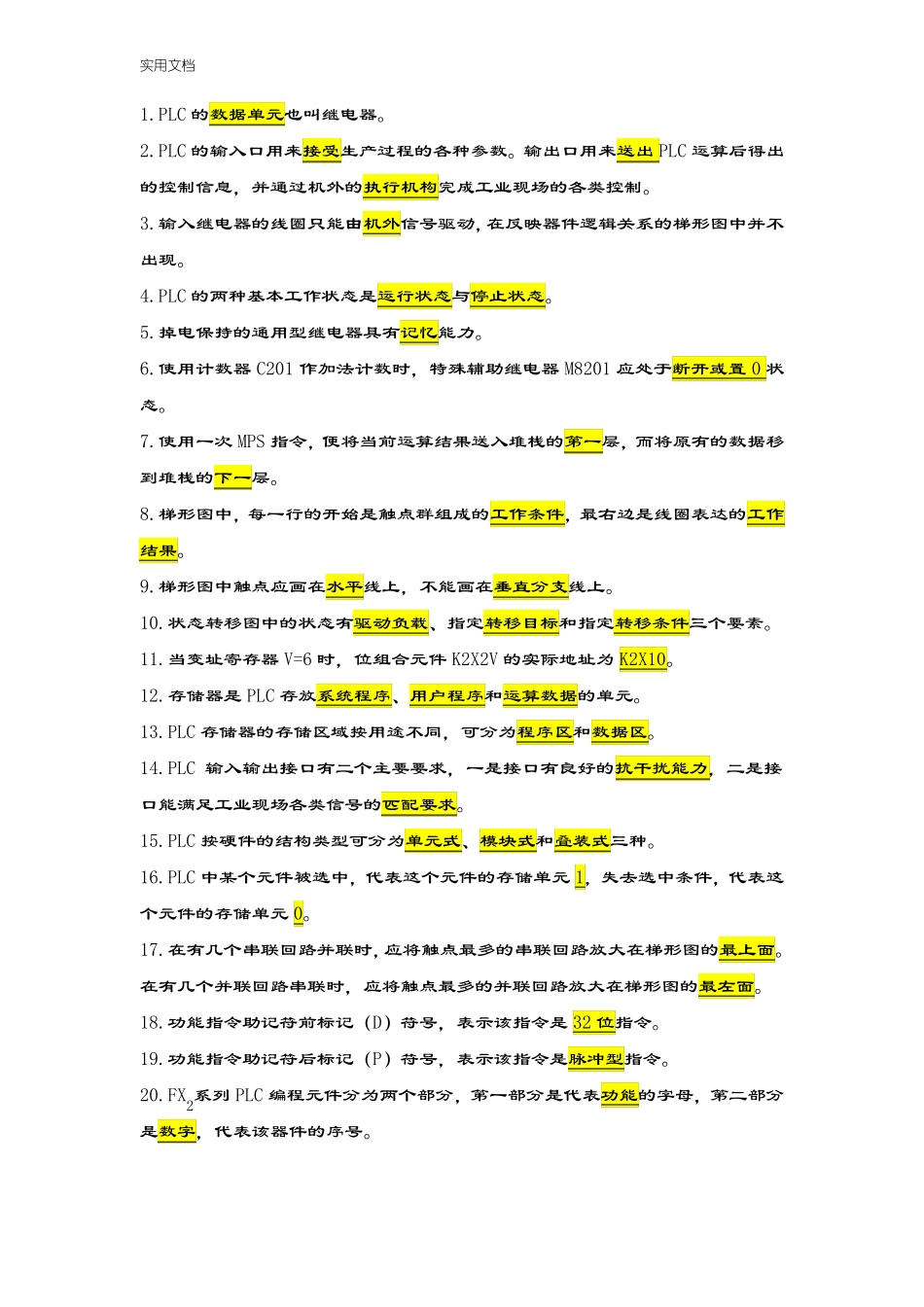

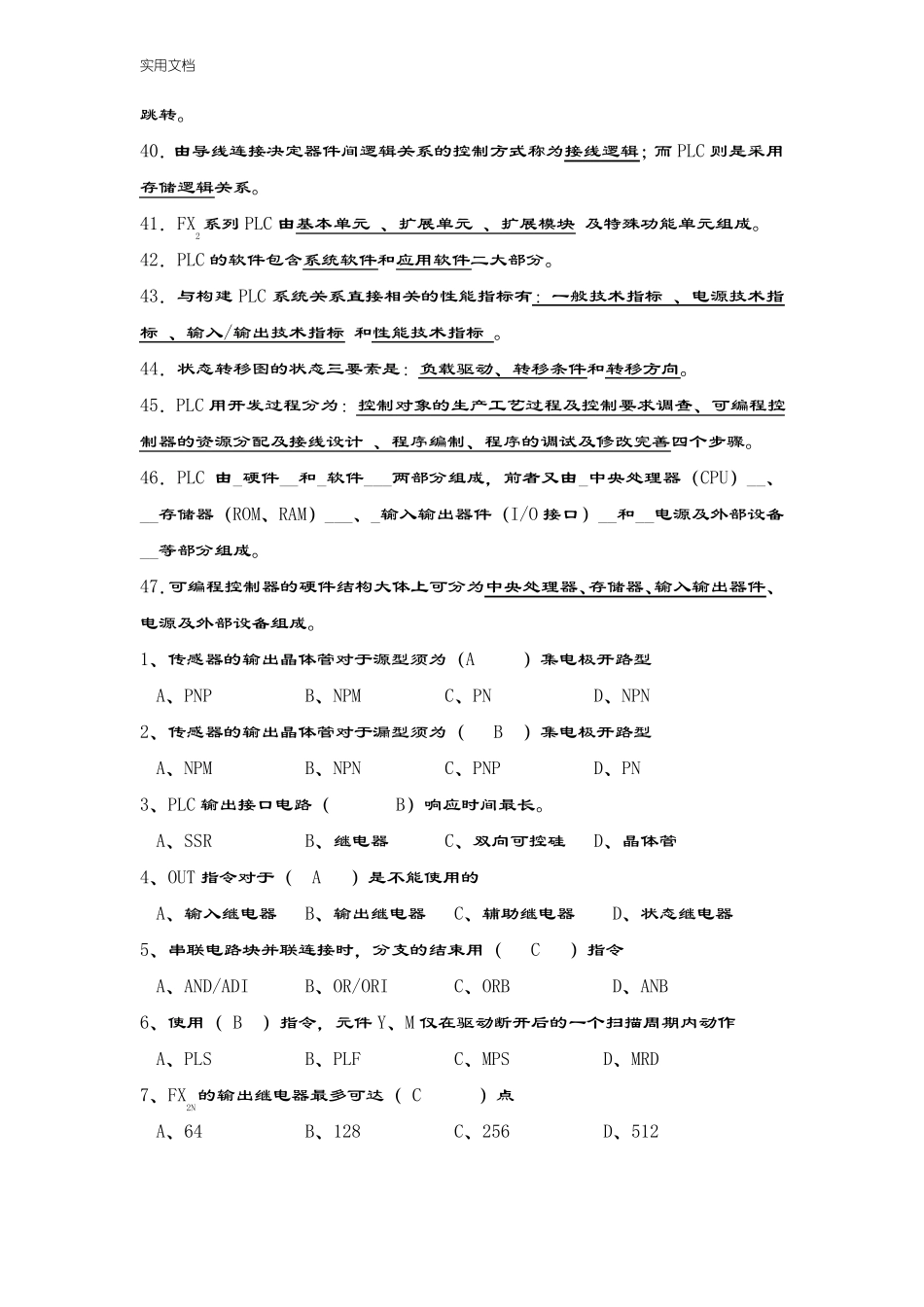

实用文档1.PLC 的数据单元也叫继电器。2.PLC 的输入口用来接受生产过程的各种参数。输出口用来送出 PLC 运算后得出的控制信息，并通过机外的执行机构完成工业现场的各类控制。3.输入继电器的线圈只能由机外信号驱动，在反映器件逻辑关系的梯形图中并不出现。4.PLC 的两种基本工作状态是运行状态与停止状态。5.掉电保持的通用型继电器具有记忆能力。6.使用计数器 C201 作加法计数时，特殊辅助继电器 M8201 应处于断开或置 0 状态。7.使用一次 MPS 指令，便将当前运算结果送入堆栈的第一层，而将原有的数据移到堆栈的下一层。8.梯形图中，每一行的开始是触点群组成的工作条件，最右边是线圈表达的工作结果。9.梯形图中触点应画在水平线上，不能画在垂直分支线上。10.状态转移图中的状态有驱动负载、指定转移目标和指定转移条件三个要素。11.当变址寄存器 V=6 时，位组合元件 K2X2V 的实际地址为 K2X10。12.存储器是 PLC 存放系统程序、用户程序和运算数据的单元。13.PLC 存储器的存储区域按用途不同，可分为程序区和数据区。14.PLC 输入输出接口有二个主要要求，一是接口有良好的抗干扰能力，二是接口能满足工业现场各类信号的匹配要求。15.PLC 按硬件的结构类型可分为单元式、模块式和叠装式三种。16.PLC 中某个元件被选中，代表这个元件的存储单元 1，失去选中条件，代表这个元件的存储单元 0。17.在有几个串联回路并联时，应将触点最多的串联回路放大在梯形图的最上面。在有几个并联回路串联时，应将触点最多的并联回路放大在梯形图的最左面。18.功能指令助记符前标记（D）符号，表示该指令是 32 位指令。19.功能指令助记符后标记（P）符号，表示该指令是脉冲型指令。20.FX2系列 PLC 编程元件分为两个部分，第一部分是代表功能的字母，第二部分是数字，代表该器件的序号。实用文档21.在可编程控制器内部主要用于开关量信息的传递、变换及逻辑处理的编程元件，称为位元件。22、PLC输入输出接点的连接方式有汇点 方式和独立方式。23、S7-200PLC中断优先级按从高到低的顺序是 b a c。a．I/O中断 b．通讯中断 c．定时中断24、将编程器内编写好的程序写入PLC时，PLC必须处在 STOP模式。（RUN，STOP）25、F1-40E是F1系列PLC的扩展单元（基本单元，扩展单元）。26、输出指令不能用于 输入映像寄存器。27、PLC 需要通过 PC/PPI电缆与微机连接。28、AIW0 是 S7-200 PLC 的模拟输入寄存器，其长度是 16 位。2...
