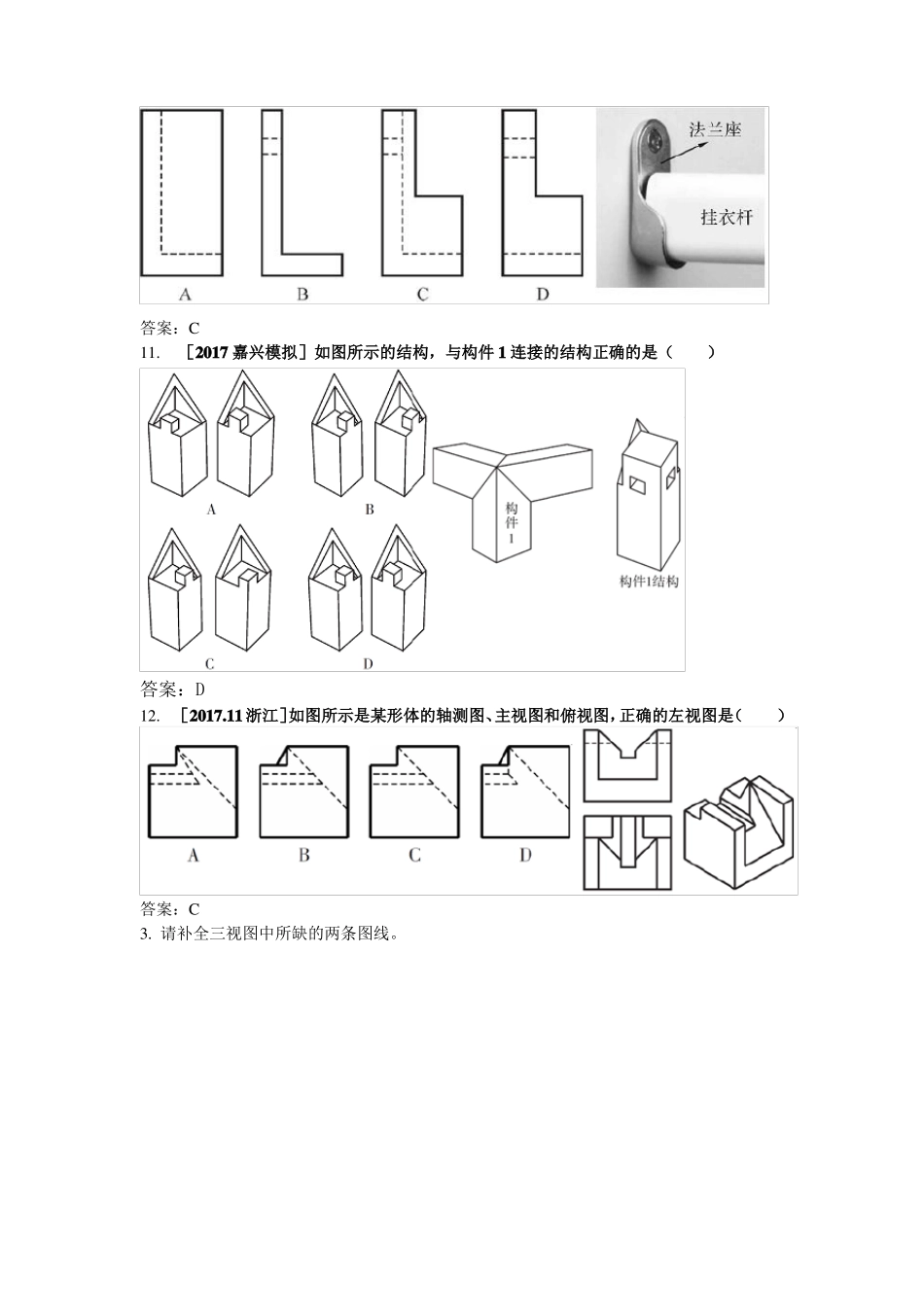

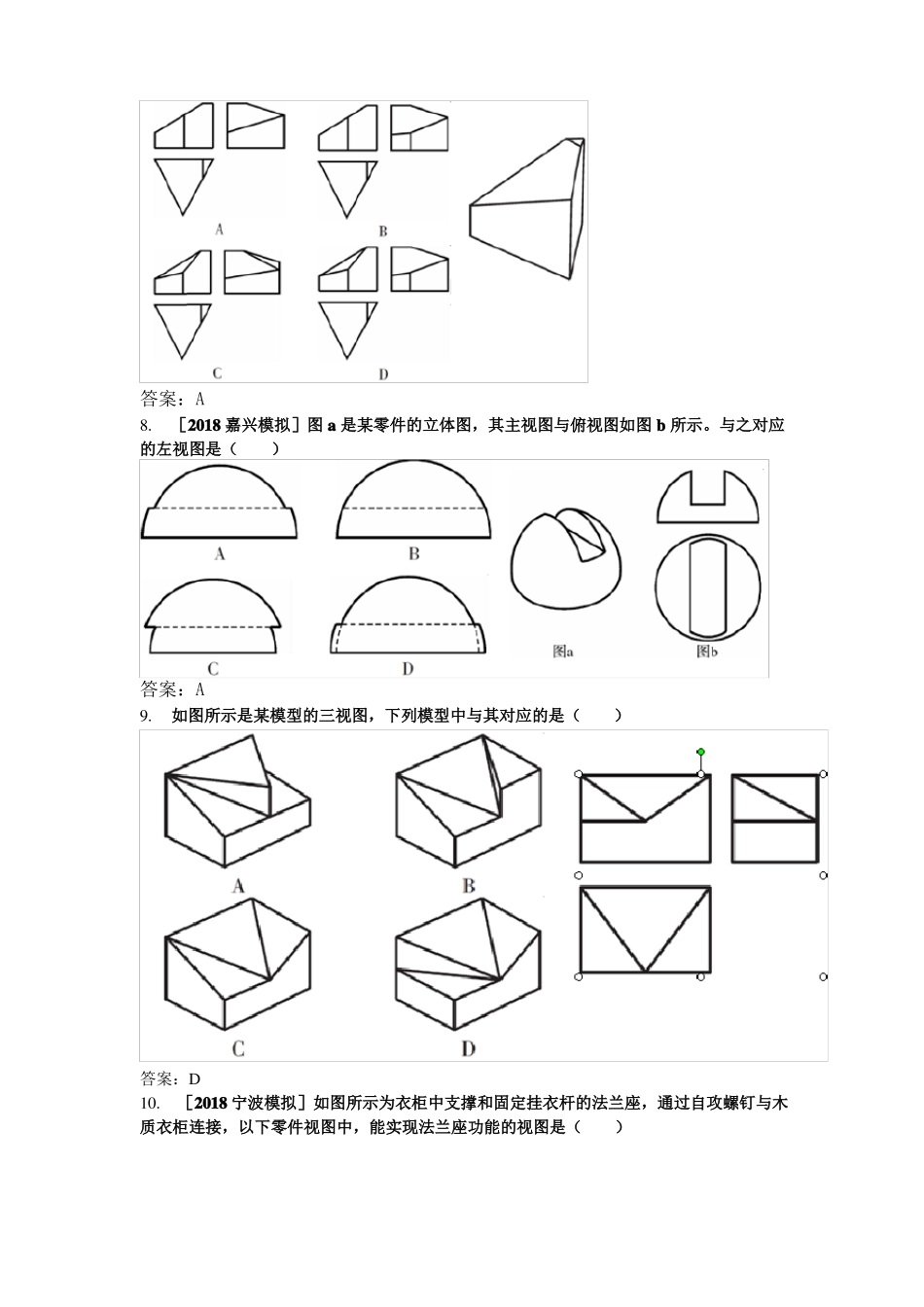

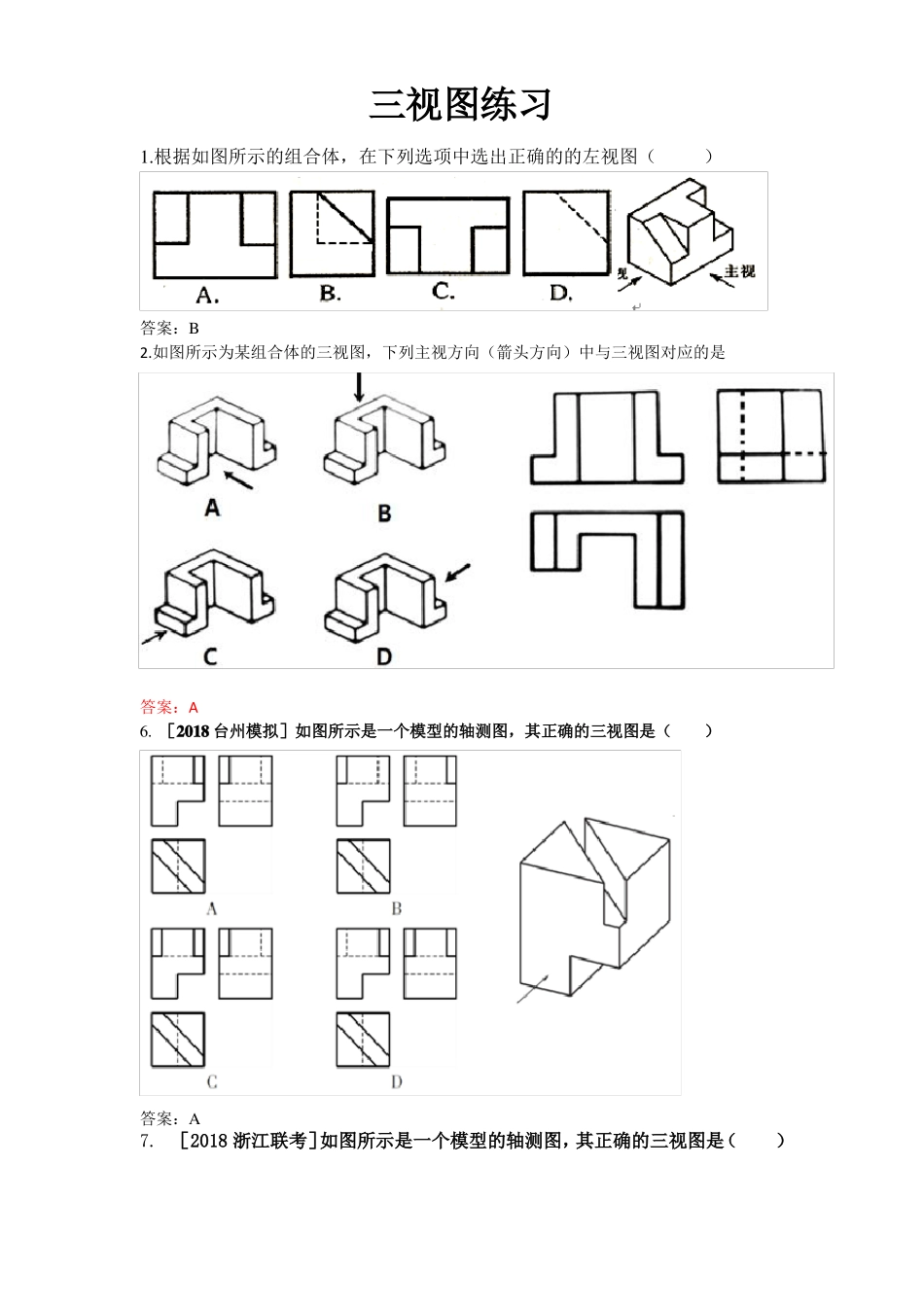

三视图练习1.根据如图所示的组合体，在下列选项中选出正确的的左视图（）答案：B2.如图所示为某组合体的三视图，下列主视方向（箭头方向）中与三视图对应的是答案：A6. ［2018 台州模拟］如图所示是一个模型的轴测图，其正确的三视图是（）答案：A7. ［2018 浙江联考］如图所示是一个模型的轴测图，其正确的三视图是（）答案：A8.［2018 嘉兴模拟］图 a 是某零件的立体图，其主视图与俯视图如图 b 所示。与之对应的左视图是（）答案：A9.如图所示是某模型的三视图，下列模型中与其对应的是（）答案：D10.［2018 宁波模拟］如图所示为衣柜中支撑和固定挂衣杆的法兰座，通过自攻螺钉与木质衣柜连接，以下零件视图中，能实现法兰座功能的视图是（）答案：C11.［2017 嘉兴模拟］如图所示的结构，与构件 1 连接的结构正确的是（）答案：D12. ［2017.11 浙江］如图所示是某形体的轴测图、主视图和俯视图，正确的左视图是（）答案：C3. 请补全三视图中所缺的两条图线。答案：4. 请补全三视图中所缺的 3 条图线。5. 请补全三视图中所缺的三条图线。
