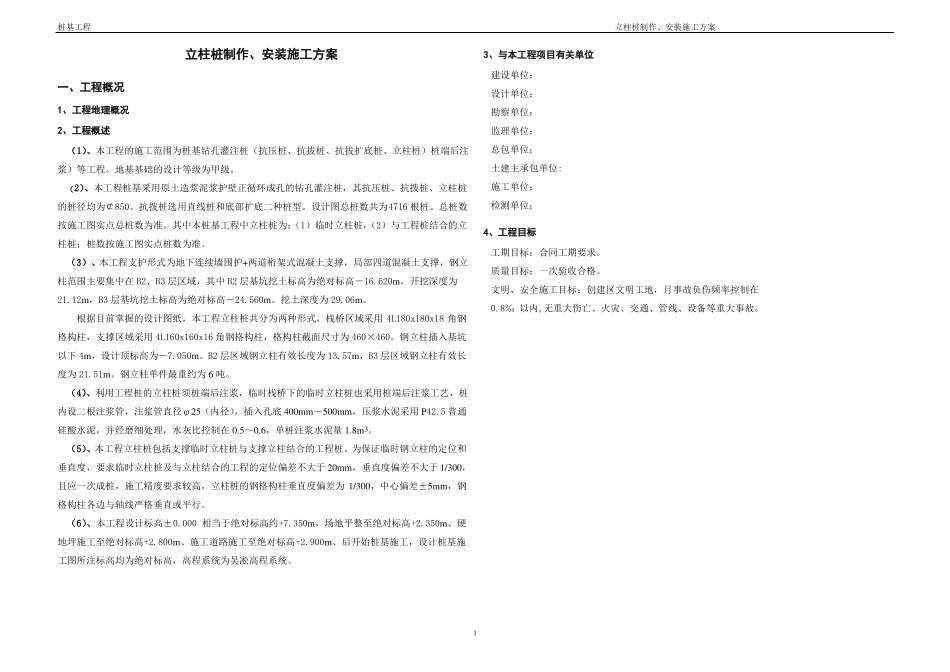

桩基工程立柱桩制作、安装施工方案立柱桩制作、安装施工方案一、工程概况1、工程地理概况2、工程概述（1）、本工程的施工范围为桩基钻孔灌注桩（抗压桩、抗拔桩、抗拔扩底桩、立柱桩）桩端后注浆）等工程。地基基础的设计等级为甲级。（2）、本工程桩基采用原土造浆泥浆护壁正循环成孔的钻孔灌注桩，其抗压桩、抗拨桩、立柱桩3、与本工程项目有关单位建设单位：设计单位：勘察单位：监理单位：总包单位：土建主承包单位:施工单位：检测单位：4、工程目标工期目标：合同工期要求。质量目标：一次验收合格。文明、安全施工目标：创建区文明工地，月事故负伤频率控制在0.8‰ 以内,无重大伤亡、火灾、交通、管线、设备等重大事故。的桩径均为￠850。抗拨桩选用直线桩和底部扩底二种桩型。设计图总桩数共为4716 根桩。总桩数按施工图实点总桩数为准。其中本桩基工程中立柱桩为：（1）临时立柱桩，（2）与工程桩结合的立柱桩；桩数按施工图实点桩数为准。（3）、本工程支护形式为地下连续墙围护+两道桁架式混凝土支撑，局部四道混凝土支撑，钢立柱范围主要集中在 B2、B3 层区域，其中 B2 层基坑挖土标高为绝对标高－16.620m，开挖深度为21.12m，B3 层基坑挖土标高为绝对标高－24.560m。挖土深度为 29.06m。根据目前掌握的设计图纸，本工程立柱桩共分为两种形式，栈桥区域采用 4L180x180x18 角钢格构柱，支撑区域采用 4L160x160x16 角钢格构柱，格构柱截面尺寸为 460×460。钢立柱插入基坑以下 4m，设计顶标高为－7.050m。B2 层区域钢立柱有效长度为 13.57m，B3 层区域钢立柱有效长度为 21.51m。钢立柱单件最重约为 6 吨。（4）、利用工程桩的立柱桩须桩端后注浆，临时栈桥下的临时立柱桩也采用桩端后注浆工艺，桩内设二根注浆管，注浆管直径φ25（内径），插入孔底 400mm－500mm，压浆水泥采用 P42.5 普通硅酸水泥，并经磨细处理，水灰比控制在 0.5～0.6，单桩注浆水泥量 1.8m3。（5）、本工程立柱桩包括支撑临时立柱桩与支撑立柱结合的工程桩。为保证临时钢立柱的定位和垂直度，要求临时立柱桩及与立柱结合的工程的定位偏差不大于 20mm，垂直度偏差不大于 1/300，且应一次成桩，施工精度要求较高，立柱桩的钢格构柱垂直度偏差为 1/300，中心偏差±5mm，钢格构柱各边与轴线严格垂直或平行。（6）、本工程设计标高±0.000 相当于绝对标高约+7.350m，场地平整至绝对标高+2.350m、硬地坪施工至绝对标高+2.800m、施工道路施工至...
