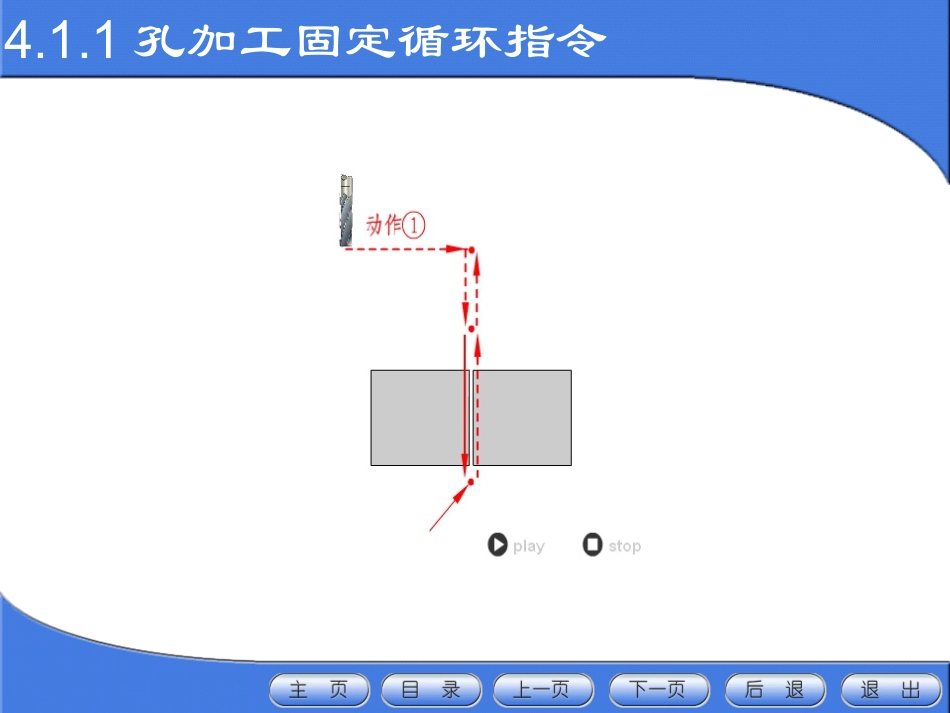

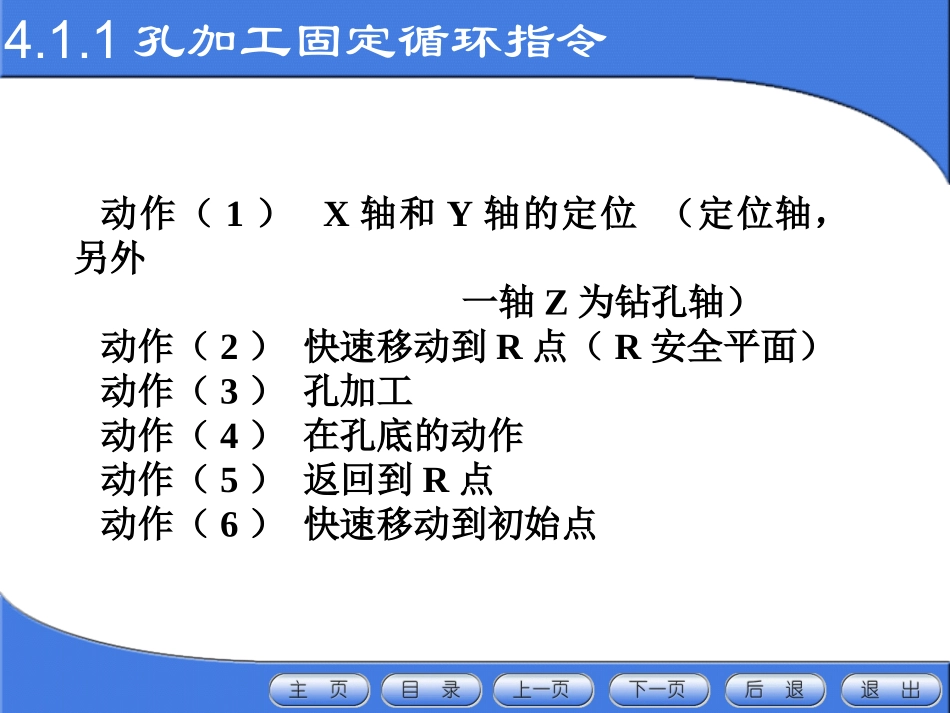

孔加工固定循环指令4.1.1孔加工固定循环指令动作（1）X轴和Y轴的定位（定位轴，另外一轴Z为钻孔轴）动作（2）快速移动到R点（R安全平面）动作（3）孔加工动作（4）在孔底的动作动作（5）返回到R点动作（6）快速移动到初始点4.1.1孔加工固定循环指令4.1.1孔加工固定循环指令二、固定循环中的平面1.初始平面为安全下刀而规定第一个平面。2.R点平面（参考平面）自快进转为工进的高度平面（具工件2～5㎜）3.孔底平面盲孔时孔底到Z轴高度，通孔时刀具还要伸出工件底平面一段距离。要注意钻尖对孔深的影响4.1.1孔加工固定循环指令三、常用的固定循环指令格式编程格式：G90/G91G98/G99G73～G89X～Y～Z～R～Q～P～F～K～式中：G90/G91--绝对坐标编程或增量坐标编程；G98--返回起始点；G99--返回R平面。固定循环的动作示意图初始高度安全高度孔底动作G99快速定位快速移至R面12345工进退回工进加工孔快速退回孔底平面G98初始高度安全高度孔底动作快速定位快速移至R面12345工进加工孔快速退回孔底平面4.1.1孔加工固定循环指令G73～G89--孔加工方式，如钻孔加工、高速深孔钻加工、镗孔加工等；X、Y--孔的位置坐标；Z--孔底坐标；增量方式时，R点到孔底Z点的距离；R--安全面（R面）的坐标。增量方式时，为起始点到R面的增量距离；在绝对方式时，为R面的绝对坐标；Q--每次切削深度；P--孔底的暂停时间；F--切削进给速度；K--规定重复加工次数。固定循环由G80或01组G代码撤消。固定循环功能表G指令加工动作-Z向在孔底部的动作回退动作-Z向用途G73间歇进给快速进给高速钻深孔G74切削进给主轴正转切削进给反转攻螺纹G76切削进给主轴定向停止快速进给精镗循环G80取消固定循环G81切削进给快速进给定点钻循环G82切削进给暂停快速进给钻盲孔G83间歇进给快速进给深孔钻G84切削进给主轴反转切削进给攻螺纹G85切削进给切削进给镗循环G86切削进给主轴停止切削进给镗循环G87切削进给主轴停止手动或快速反镗循环G88切削进给暂停、主轴停止手动或快速镗循环G89切削进给暂停切削进给镗循环4.1.1孔加工固定循环指令3.固定循环指令介绍(1).深孔钻孔循环G73深孔钻削，在钻孔时采取间断进给（d为排屑退刀量，Q为每次进给深度，增量值），有利于断屑和排屑，适合深孔加工。孔底无动作，快速回退。格式：G98/G99G73XYZRQFK4.1.1孔加工固定循环指令qqq初始高度安全高度孔底位置ddG73动作分解4.1.1孔加工固定循环指令4.1.1孔加工固定循环指令(2).一般钻孔循环指令G81格式：G81X_Y_Z_R_F_K_动作分解：刀具以进给速度向下运动钻孔，到达孔底位置后，快速退回（无孔底动作）适用：用于一般定点钻。初始高度安全高度孔底G99G98G81动作指令图4.1.1孔加工固定循环指令4.1.1孔加工固定循环指令(3).锪孔、镗阶梯孔循环指令G82格式：G98（G99）G82X_Y_Z_R_P_F_K_动作分解：与G81指令唯一的区别是有孔底暂停动作，暂停时间由P指定。作用：执行该指令使孔的表面更光滑，孔底平整。常用于做沉头台阶孔。初始高度安全高度Z轴孔底暂停G99G98G82动作指令图4.1.1孔加工固定循环指令(4).深孔鉆削循环指令格式：G98/G99G83XYZRQFK-与G73不同之处在每次进刀后都返回安全平面高度处。更有利于钻深孔时的排屑。d：每次退刀后，再次进给时，由快速进给转换为切削进给时距上次加工面的距离qqq初始高度安全高度孔底位置ddG83动作分解4.1.1孔加工固定循环指令4.1.1孔加工固定循环指令（5）G85：铰孔循环格式：G99G85X_Y_Z_R_F_K_该指令动作过程与G81指令相同，只是G85进刀和退刀都为工进速度，且回退时主轴不停转。初始高度安全高度孔底平面G85指令动作图4.1.1孔加工固定循环指令4.1.1孔加工固定循环指令（6）G86：粗镗孔循环格式：G98G86X_Y_Z_R_F_K_此指令与G81相同，但在孔底时主轴停止，然后快速退回。–注意：该指令退刀前没有让刀动作，退回时可能划伤已加工表面，因此只用于粗镗孔。4.1.1孔加工固定循环指令4.1.1孔加工固定循环指令（7）精镗循环格式：G76X_Y_Z_R_P_Q_F_K_精镗时，主轴在孔底定向停止后，向刀尖反方向移动，然后快速退刀，退刀位置由G98或G99决定。带有让刀的退刀不会划伤已加工平面，保证了镗孔精度。刀尖反向位移量用地址...
