快拆脚手架施工工法VIP免费

快拆脚手架施工工法_第1页
1/38
快拆脚手架施工工法_第2页
2/38
快拆脚手架施工工法_第3页
3/38

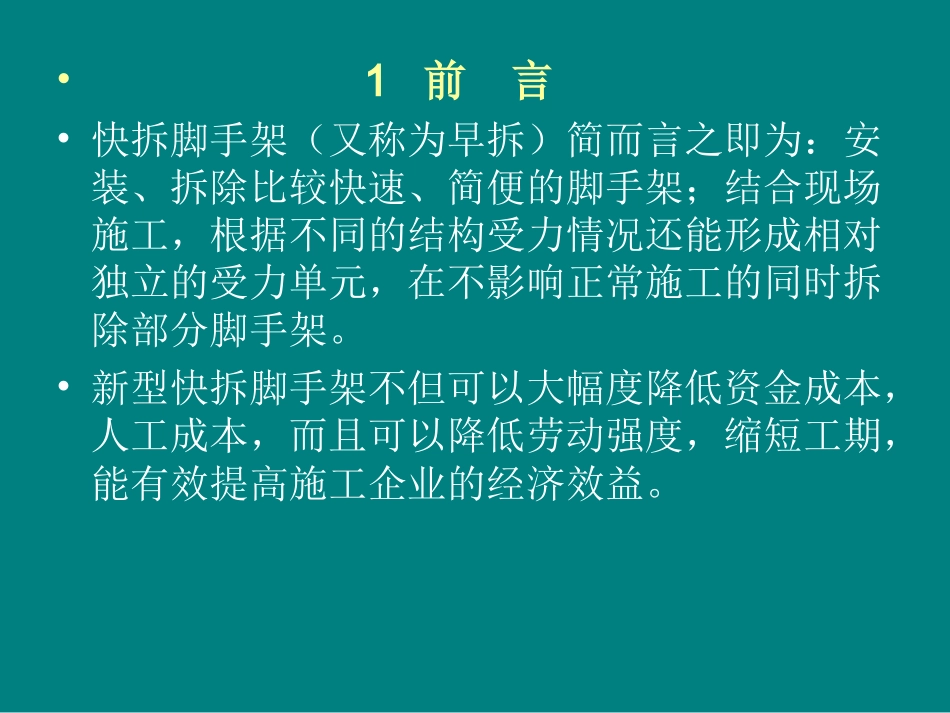

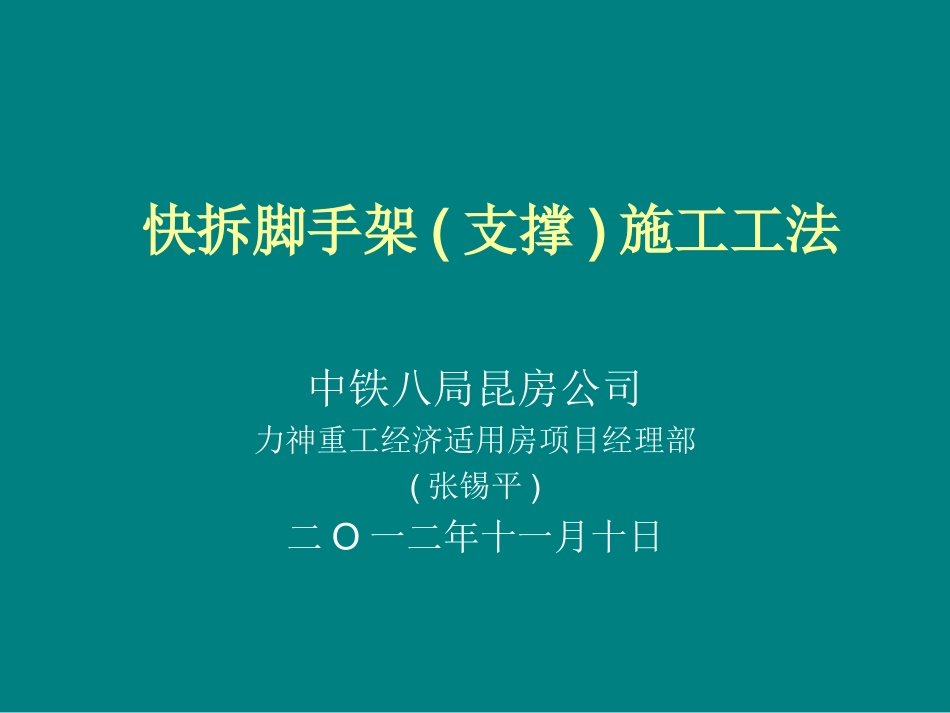

快拆脚手架(支撑)施工工法中铁八局昆房公司力神重工经济适用房项目经理部(张锡平)二O一二年十一月十日目录1前言………………………………………………………………2工法特点…………………………………………………………3适用范围…………………………………………………………4工艺原理…………………………………………………………5工艺流程及操作要点……………………………………………6材料与设备………………………………………………………7质量控制…………………………………………………………8安全措施…………………………………………………………9环保措施…………………………………………………………10效益分析…………………………………………………………11应用实例…………………………………………………………•1前言•快拆脚手架(又称为早拆)简而言之即为:安装、拆除比较快速、简便的脚手架;结合现场施工,根据不同的结构受力情况还能形成相对独立的受力单元,在不影响正常施工的同时拆除部分脚手架。•新型快拆脚手架不但可以大幅度降低资金成本,人工成本,而且可以降低劳动强度,缩短工期,能有效提高施工企业的经济效益。2工法特点•新型快拆(又称为早拆)脚手架具有智能型、节约型、环保型的特点。•2.1产品的节点体积小,重量轻,该支架坚固耐用,稳定性好拆装灵活,尺寸精确;•2.2安全稳定、结构牢固,竖向抗下滑力较强,是普通扣件式脚手架的10倍;•2.3操作简单、提高功效,拆装速度为普通扣件式脚手架的3~5倍;2工法特点•2.4尺寸灵活、功能多,在合理搭设的同时还能达到早拆的功能,能瞒足现场各种技术要求;•2.5现场几乎无扣件丢失、损耗;•2.6使用成本低,节约周转资金,以单位平米使用计算可节约20~30%的费用;•2.7现场施工降低工人劳动强度,节约钢材,降低损耗,属于节能环保型产品。•3适用范围•本工法推广使用的新型快拆脚手架支撑体系适用于所有工业与民用建筑施工领域的钢筋混凝土底模支撑,及部分现浇的钢筋混凝土桥梁的底模支撑,应用较广泛。•4工艺原理•快拆脚手架由:垫板、立杆、顶杆、U托及小横杆组成,立杆、顶杆、横杆通过插头、插座配合,形成尺寸规范的支承结构。该支架的连结点,能够承受弯矩、冲剪及扭矩,使之形成具有自稳及整体稳定性能良好的空间支架结构,并满足不同等级、结构的混凝土拆模要求,使模板能够早拆,而结构的安全又不受影响,以达到模板早拆应有的经济效益及社会效益。5工艺流程及操作要点•5.1工艺流程•5.1.1搭设脚手架流程•(1)确定标高控制水平线•(2)结合模板详图在楼板上弹出立杆支撑位置•(3)支立杆(间距@1200/900/600mmm)•(4)搭设水平拉杆(横杆)起步高度为300mm•(5)互相垂直标准四边形支承构件安装•(6)用立杆及顶杆搭设到所需标高•(7)按横杆步距搭设水平拉杆•(8)安放U形可调顶托•(9)安放木方并调平到所需标高•(10)支撑体系顶部加固•(11)支撑体系剪刀撑加固•5.1.2拆除脚手架流程•(1)轻敲击承插柱头插销•(2)下调U型顶托螺母•(3)拆除木方及模板•(4)拆除立杆及横杆•5.2操作要点•5.2.1快拆脚手架组成•快拆脚手架由:垫板、立杆、顶杆、U托及小横杆组成;精铸而成的整体式插头、插座,在装配生产线上与钢管构件焊接,装配形成立杆、横杆等脚手架的杆部件。快拆脚手架以立杆为基本受力构件,根据不同的层高利用顶杆进行加高,通过横杆拉结组成支架,可调型U托插入支架立杆孔中,形成快拆支架,木方放在U托架上,在其上铺设模板而形成早拆体系。•脚手架的立杆、顶杆、横杆通过插头、插座配合,形成结构尺寸规范的支承结构。该支架的连结点,能够承受弯矩、冲剪及扭矩,使之形成具有自稳及整体稳定性能良好的空间支架结构。快拆脚手架构件—立杆快拆脚手架构件—小横杆快拆脚手架横杆与立杆在支座处的连接快拆脚手架构件—U托可调型U托在专业工厂制作、焊接装配而成,该调型U托具有以下功能:支撑上部荷载并向下传递,通过大丝杆调节木方标高(楼层层高)。•5.2.2快拆脚手架的搭设要点•(1)立杆底座、垫板均应准确地放在定位线上;垫板宜采用长度不少于2跨、厚度...
