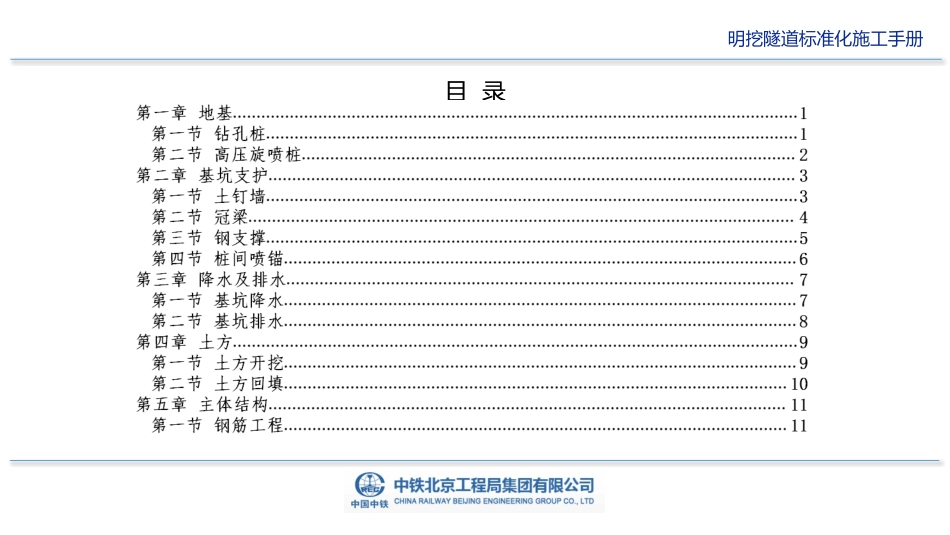

明挖隧道标准化施工手册中铁北京工程局集团城际联络线项目明挖隧道标准化施工手册编制说明为贯彻落实京津冀总公司、京安公司-准化管理要求，规范明挖隧道工程现场实体质量，促进管理水平提升，特编制此手册。力争达到现场各作业工序规范化、标准化、同质化的目的。因时间和水平有限，此次编制中还存在许多不足，希望各单位在实施过程中多提宝贵意见，促使我们不断完善，一同为建设京津冀精品工程而努力！城际联络线站前一标项目部明挖隧道标准化施工手册目录明挖隧道标准化施工手册目录明挖隧道标准化施工手册第一章地基第一节钻孔桩（旋挖成孔灌注桩）1.工艺流程放线定位→钻机就位→埋设护筒→成孔清孔→终孔验孔→安放钢筋笼→安放导管→混凝土灌注→桩基检测。2.控制要点2.1旋挖钻机就位后应对钻机进行调平对正，施工中应随时检查钻机水平并校核深度仪。2.2旋挖钻机配备电子控制系统显示并调整钻进时的垂直度，通过电子控制和人工观测两方面来保证钻杆的垂直度。2.3钢筋笼起吊后检查钢筋笼是否顺直，入孔过程中严禁摆动碰撞孔壁。2.4按试桩施工所确定的参数进行施工，及时准确记录成孔过程的各项参数。2.5垂直提升导管法施工灌注桩基混凝土，首批混凝土的数量应能满足导管首次埋置深度（≥1m）和填充导管底部的需求，并且导管吊放、提升不得碰撞钢筋笼。2.6结合基坑深度及成桩垂直度设计允许偏差，确定合理的外放量。3.总结及建议旋挖成孔灌注桩是最常用的围护桩施工工艺，结合城际联络线明挖隧道工程的特殊性，控制成桩垂直度是施工过程中的重点。若垂直度偏差较大，易造成桩身侵限（开挖过程凿除侵限部位或补桩），存在一定安全风险；外放较多或向基坑外侧倾斜过大易造成混凝土浪费。钻机电子对中照片钢筋笼安放1明挖隧道标准化施工手册第一章地基第二节高压旋喷桩1.工艺流程放线定位→钻机就位→建立泥浆和水泥浆系统→成孔清孔→供浆供风供水→高喷作业→补浆回灌。2.控制要点2.1施工前复核高压喷射注浆的设计孔位、施工参数（压力、水泥浆量、提升旋转速度等）。2.2用浆量和提升速度应采用自动记录装置，并做好各项施工记录。2.3高喷灌浆保持全孔连续一次作业，作业中因拆卸喷射管而停顿后，重复高喷灌浆长度不小于0.3m。2.4高压喷射注浆完毕应迅速拔出喷射管。为防止浆液凝固收缩影响桩顶高程，可在原孔位采用冒浆回灌或二次注浆等措施。3、总结及建议3.1高压旋喷桩是常用的桩间止水及地基加固施工工艺，需根据设计要求、场地条件选择最合理的施工机具设备。3.2在施工桩间止水高喷桩时应滞后同段落围护桩一定时间（建议7d以上），保证围护桩桩身强度不受高喷作业影响，拉开合理步距。3.3通过工艺性试验或者开挖验证调整合理的施工参数。高压旋喷桩工艺示意图自行高压旋喷桩机2明挖隧道标准化施工手册第二章基坑支护第一节土钉墙1.工艺流程边坡修整→土钉定位成孔→铺设钢筋网片→注浆→喷射混凝土→混凝土养护。2.控制要点2.1土钉墙施工时应根据边坡高度分层、分段开挖。2.2安放土钉时，注浆管宜随土钉一同放入孔内，放入角度与钻孔倾角保持一致，孔口设止浆塞。2.3钢筋网片铺设应顺直，按设计要求搭接。2.4泄水孔的布置应满足设计要求，喷射混凝土前做好必要封堵，保证正常使用。2.5喷射混凝土面应与坡面、钢筋网紧密结合，其表面应平顺、无裂缝、无漏筋。2.6土钉钻孔时，严禁灌水，锚孔注浆应采用孔底注浆法，确保注浆饱满。2.7钻孔直径偏差不得超过+5mm，钻孔倾斜度不得超过2%钻孔长。2.8注浆量不小于理论计算注浆量，浆体强度达到设计要求。2.9喷射厚度最大负偏差不得大于20mm。3、总结及建议3.1保证外观质量的最好办法就是分层分段施工，多利用坡比尺，线绳等常规工具进行边坡坡比及平整度控制。3.2土钉打设时利用简易平台，避免人员站在修整好的坡面上，也有利于控制坡面平整度。土钉墙示意图土钉墙成型图3明挖隧道标准化施工手册第二章基坑支护第二节冠梁1.工艺流程凿除桩头→垫层施工→钢筋绑扎→预埋件安装→支模→混凝土浇筑及养护。2.控制要点2.1桩头钢筋必须调直后方可进行冠梁钢筋绑扎。2.2钢支撑预埋件的位置必须准确，并在安装时固定牢固，同时应检查左右...
