喷砂房设计课件

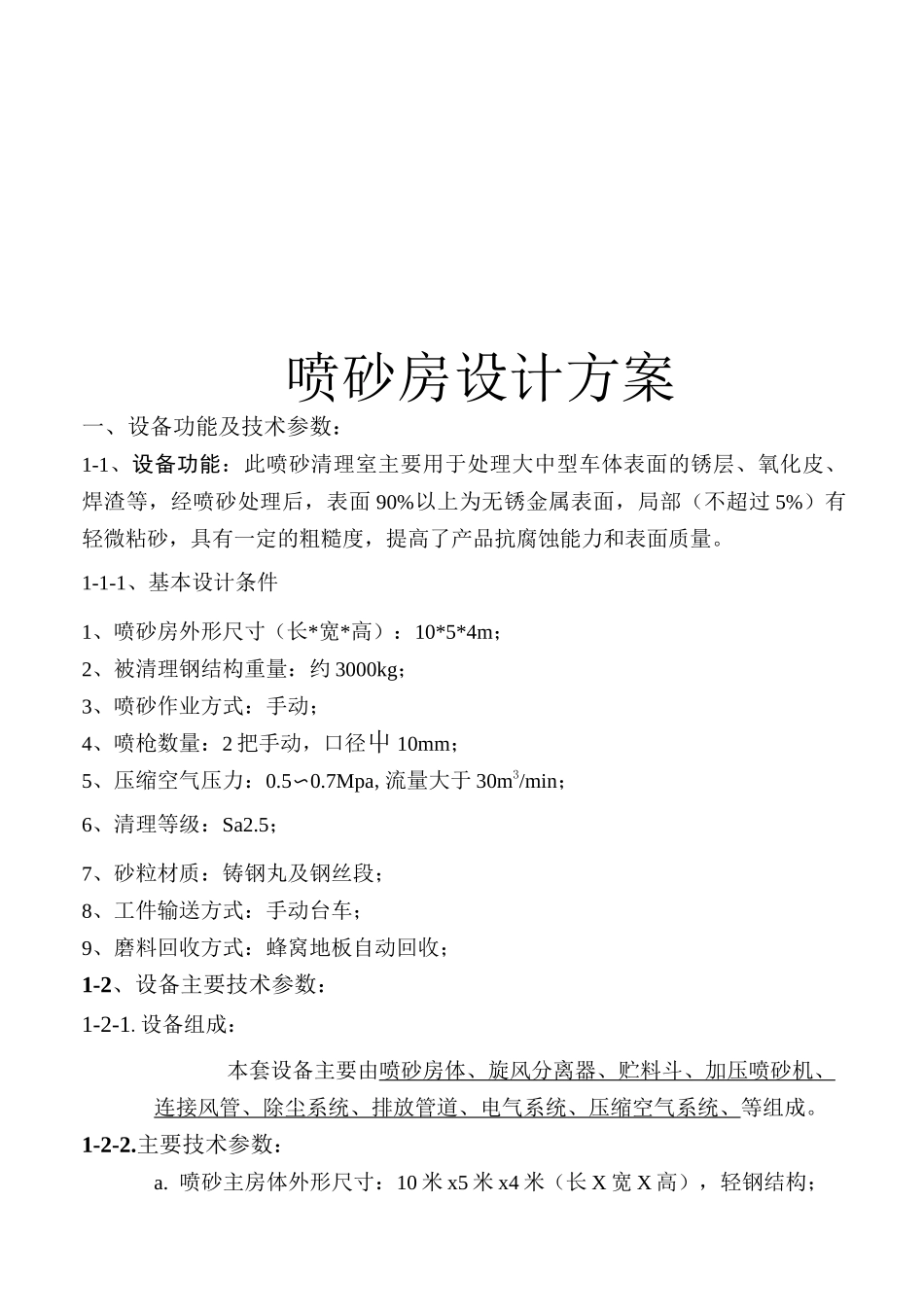

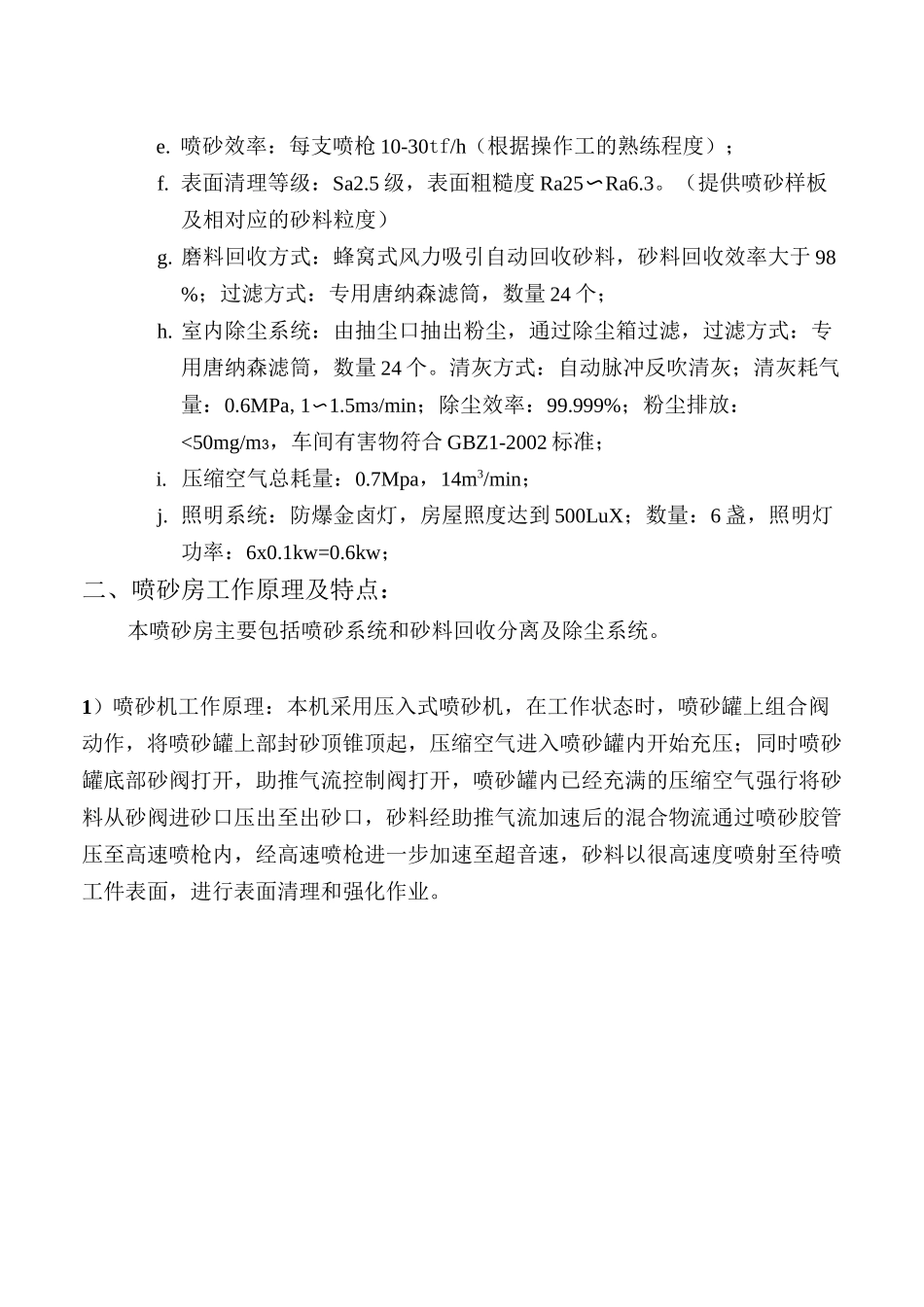

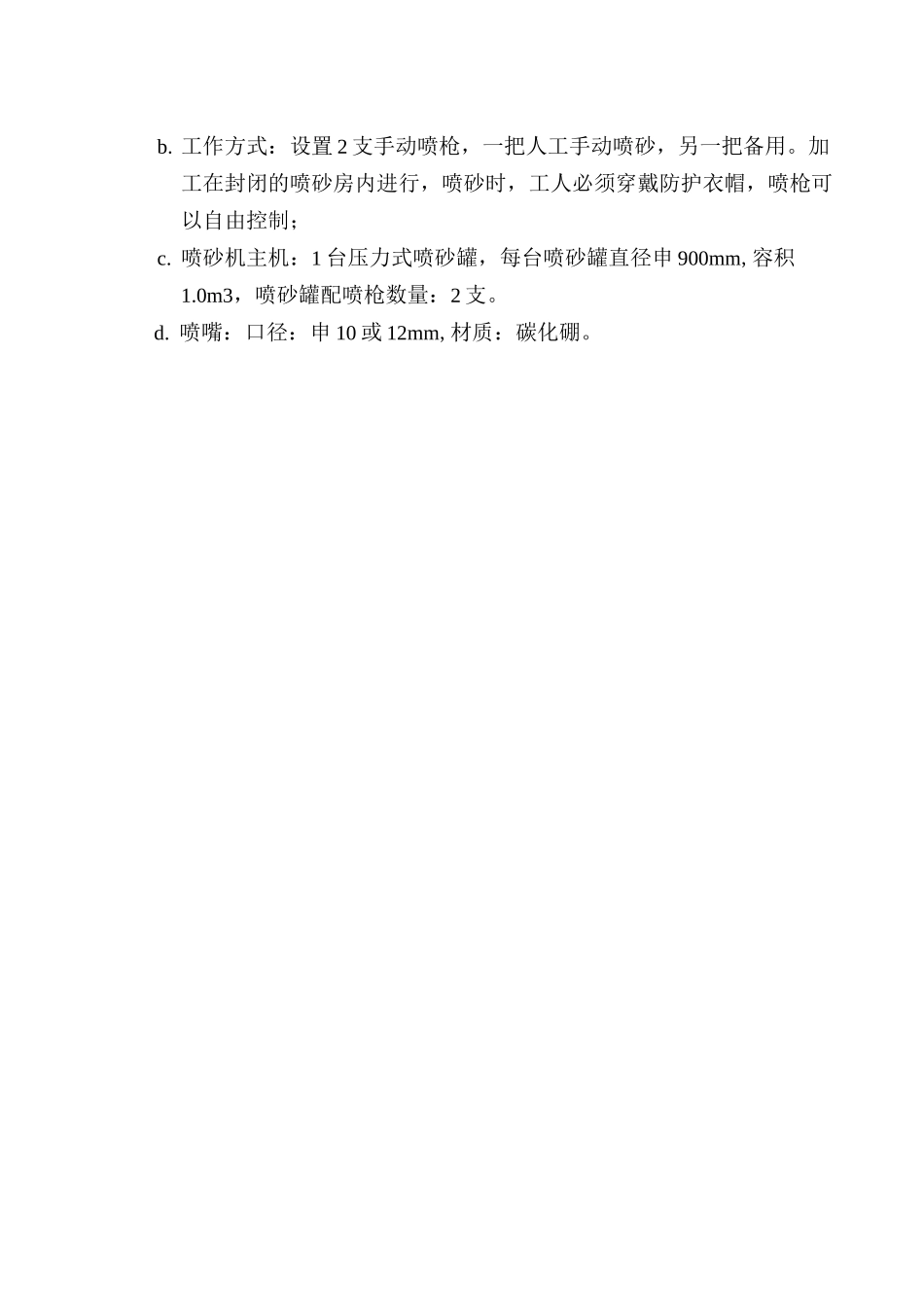

喷砂房设计方案一、设备功能及技术参数：1-1、设备功能：此喷砂清理室主要用于处理大中型车体表面的锈层、氧化皮、焊渣等，经喷砂处理后，表面 90%以上为无锈金属表面，局部（不超过 5%）有轻微粘砂，具有一定的粗糙度，提高了产品抗腐蚀能力和表面质量。1-1-1、基本设计条件1、喷砂房外形尺寸（长*宽*高）：10*5*4m；2、被清理钢结构重量：约 3000kg；3、喷砂作业方式：手动；4、喷枪数量：2 把手动，口径屮 10mm；5、压缩空气压力：0.5〜0.7Mpa,流量大于 30m3/min；6、清理等级：Sa2.5；7、砂粒材质：铸钢丸及钢丝段；8、工件输送方式：手动台车；9、磨料回收方式：蜂窝地板自动回收；1-2、设备主要技术参数：1-2-1.设备组成：本套设备主要由喷砂房体、旋风分离器、贮料斗、加压喷砂机、连接风管、除尘系统、排放管道、电气系统、压缩空气系统、等组成。1-2-2.主要技术参数：a. 喷砂主房体外形尺寸：10 米 x5 米 x4 米（长 X 宽 X 高），轻钢结构；b. 工作方式：设置 2 支手动喷枪，一把人工手动喷砂，另一把备用。加工在封闭的喷砂房内进行，喷砂时，工人必须穿戴防护衣帽，喷枪可以自由控制；c. 喷砂机主机：1 台压力式喷砂罐，每台喷砂罐直径申 900mm,容积1.0m3，喷砂罐配喷枪数量：2 支。d. 喷嘴：口径：申 10 或 12mm,材质：碳化硼。e. 喷砂效率：每支喷枪 10-30tf/h（根据操作工的熟练程度）；f. 表面清理等级：Sa2.5 级，表面粗糙度 Ra25〜Ra6.3。（提供喷砂样板及相对应的砂料粒度）g. 磨料回收方式：蜂窝式风力吸引自动回收砂料，砂料回收效率大于 98%；过滤方式：专用唐纳森滤筒，数量 24 个；h. 室内除尘系统：由抽尘口抽出粉尘，通过除尘箱过滤，过滤方式：专用唐纳森滤筒，数量 24 个。清灰方式：自动脉冲反吹清灰；清灰耗气量：0.6MPa,1〜1.5m3/min；除尘效率：99.999%；粉尘排放：<50mg/m3，车间有害物符合 GBZ1-2002 标准；i. 压缩空气总耗量：0.7Mpa，14m3/min；j. 照明系统：防爆金卤灯，房屋照度达到 500LuX；数量：6 盏，照明灯功率：6x0.1kw=0.6kw；二、喷砂房工作原理及特点：本喷砂房主要包括喷砂系统和砂料回收分离及除尘系统。1）喷砂机工作原理：本机采用压入式喷砂机，在工作状态时，喷砂罐上组合阀动作，将喷砂罐上部封砂顶锥顶起，压缩空气进入喷砂罐内开始充压；同时喷砂罐底部砂阀打开，助推气流控制阀打开，喷砂罐内已经充满的压缩空气强行将砂料从砂阀进砂口压出...
