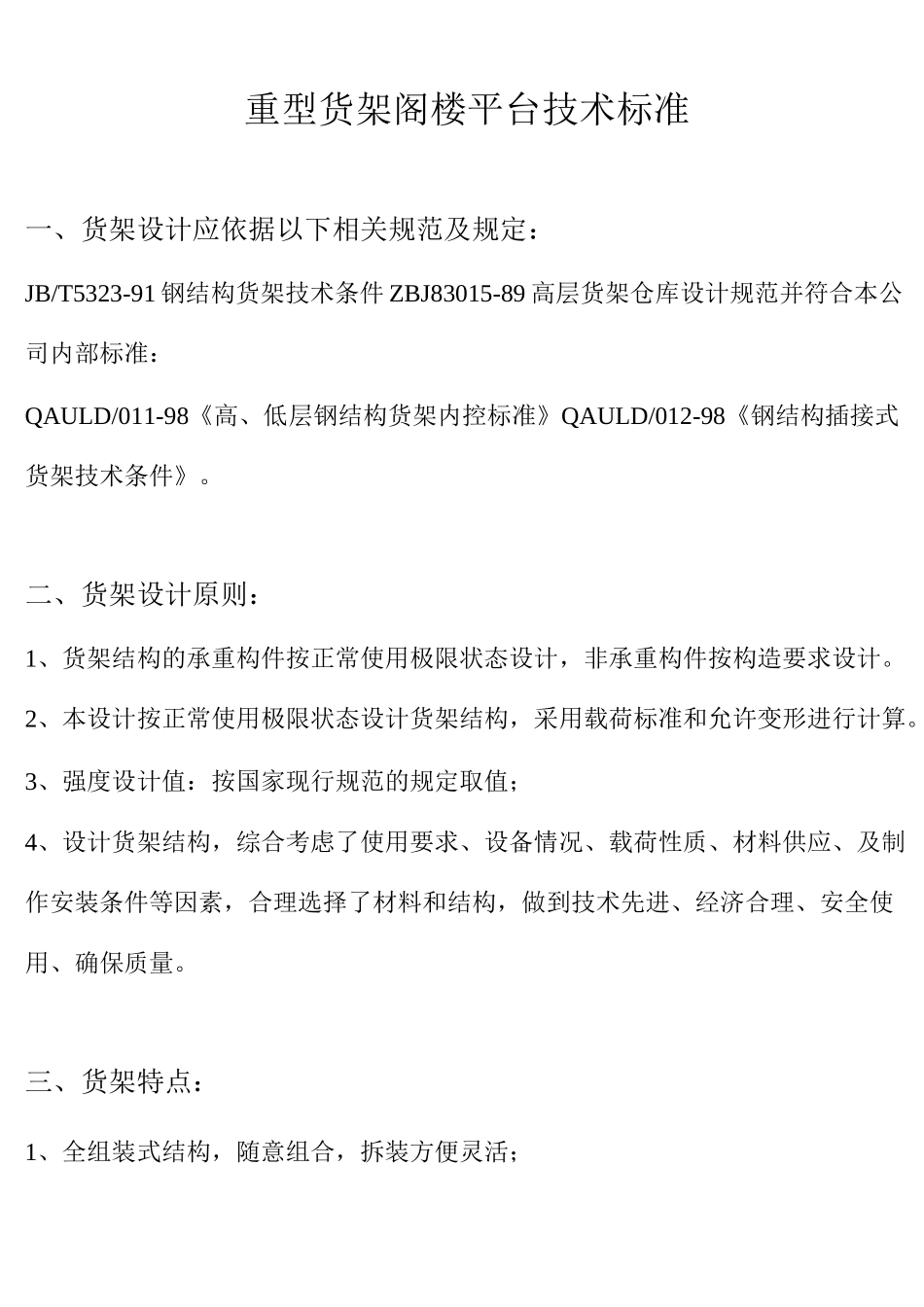

重型货架阁楼平台技术标准以及规范

重型货架阁楼平台技术标准一、货架设计应依据以下相关规范及规定：JB/T5323-91 钢结构货架技术条件 ZBJ83015-89 高层货架仓库设计规范并符合本公司内部标准：QAULD/011-98《高、低层钢结构货架内控标准》QAULD/012-98《钢结构插接式货架技术条件》。二、货架设计原则：1、货架结构的承重构件按正常使用极限状态设计，非承重构件按构造要求设计。2、本设计按正常使用极限状态设计货架结构，采用载荷标准和允许变形进行计算。3、强度设计值：按国家现行规范的规定取值；4、设计货架结构，综合考虑了使用要求、设备情况、载荷性质、材料供应、及制作安装条件等因素，合理选择了材料和结构，做到技术先进、经济合理、安全使用、确保质量。三、货架特点：1、全组装式结构，随意组合，拆装方便灵活；1201402、材料截面优化，承载能力强；3、层高每 70mm 任意可调4、全部货架表面静电喷涂处理，喷涂表面光滑平整；5、货架材料均为各种优质冷弯型钢（碳钢 SS400）,内部品质、外观、承载性能都非常优越。四、技术要求：1、表面处理环氧树脂粉静电喷塑，涂层厚度 60-80 微米，硬度达到 GB6739-86标准中 2H 要求，耐腐蚀性 GB1771-91 大于 500 小时。2、构件材料的材质及强度指标要求：所有货架的构件均为优质冷弯型钢（碳钢 SS400）材料经冷轧加工的型材制做。强度指标如下：货架冷轧型材的强度指标（N/mm2）钢号钢材种类抗拉强度屈服强度备注 SS400 冷弯型钢 400-5102245Q235-A 冷弯型钢375-5002235货架焊缝的强度指标（N/mm2）对接焊缝角焊缝抗压抗拉抗剪抗拉抗压抗弯 2051753、货架构件技术指标的误差标准A 货架全长尺寸的极限偏差小于 2mmB 立柱全长调节孔距累计误差不大于±2mm,相临孔距误差小于 0.02mmC 立柱片弯曲误差小于 L/1000mmD 立柱与安装地面垂直偏差小于 L/1000mmE 横梁装配后两端高低误差小于 2mmF 货架横梁达到要求的最大承载时，横梁挠度不大于 L/200，安全系数不小于 1.3.五、技术说明：1、重型层板式阁楼货架规格：L1500（中）*W600*H4600mm 八层横梁八层货货架数量：156 节（42 主 114 副）货架层载：800kg/层立柱：M 型 80*60*2.0 立柱，多折面，截面优化，承载力强横斜撑：40*25*1.5mmC 型钢柱基板：130*110*4mm 钢板横梁：60*40*2.0mmP 型梁层板：长*宽*0.8mm 折弯成型焊接加强筋楼板：260*40*3 轧制专用花纹楼板楼板梁：70*50*4mm 专用型梁楼梯：1200*2500*2 道安全护栏：40*40*2...
