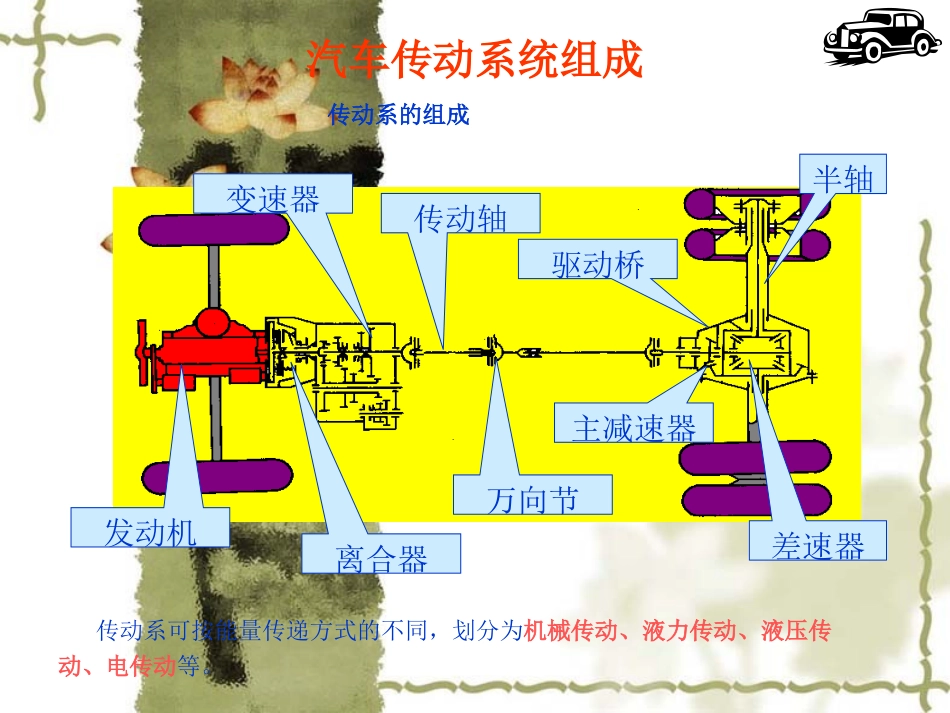

小组成员:高门门强博李扬陈栋汽车传动系统一汽车传动系统概述二汽车变速器三汽车驱动桥四汽车传动系统的发展趋势传动系的组成汽车传动系统组成传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。发动机离合器变速器万向节驱动桥主减速器差速器传动轴半轴传动系的布置形式—1离合器变速箱万向节传动轴驱动桥差速器主传动器半轴发动机前置、后轮驱动式，多数货车采用此种驱动形式。二机械式传动系布置传动系的布置形式—2发动机离合器变速箱输入轴输出轴差速器主减速器连轴器万向节发动机前置、前轮驱动式，多数轿车采用此种驱动形式。传动系的布置形式—3前驱动桥万向节分动器离合器变速器后驱动桥发动机前置、四轮驱动式，多数越野汽车采用此种驱动形式。1-液力变矩器2-自动变速器3-万向传动4-驱动桥5-主减速器6-传动轴液力机械传动示意图三液力式传动系布置利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。液力传动装置串联一个有级式机械变速器，这样的传动称为液力机械传动。1、液力传动（此处单指动液传动）通过液体传动介质静压力能的变化来传递能量。主要由发动机驱动的油泵、液压马达和控制装置等组成。2、液压传动（也叫静液传动）1-离合器2-油泵3-控制阀4-液压马达5-驱动桥6-油管静液式传动系示意图电传动是由发动机驱动发电机发电，再由电动机驱动驱动桥或由电动机直接驱动带有减速器的驱动轮。优点是从发动机到驱动轮只由电优点是从发动机到驱动轮只由电器连接，可使汽车的总体布置简化、灵活；起动及变速平稳，冲击小，有器连接，可使汽车的总体布置简化、灵活；起动及变速平稳，冲击小，有利于延长车辆的使用寿命；具有无级变速特性，有助于提高汽车的平均车利于延长车辆的使用寿命；具有无级变速特性，有助于提高汽车的平均车速；将电动机改为发电机用作制动可提高行驶安全性；操纵简化等。速；将电动机改为发电机用作制动可提高行驶安全性；操纵简化等。但是电力式传动系统也有质量大，效率低，消耗较多的有色金属—铜等缺点。四电力式传动系布置1-离合器2-发电机3-控制器4-电动机5-驱动桥6-导线桑塔纳汽车传动系发动机离合器变速器主传动器与差速器传动轴万向节万向节东风传动系发动机离合器变速器传动轴后驱动桥二汽车变速箱一、变速器概述二、三轴式变速器的基本构造三、桑塔纳轿车变速器一、汽车变速箱概述1、变速箱的功用①变速变扭，满足不同行驶阻力及车速的要求；②改变运动方向，实现前进及倒退；③设有空档，实现临时停车及发动机的空载启动；④分配动力到前后桥及工作装置；2、变速箱的基本类型①定轴式传动变速箱A）定轴式同轴线输入输出变速箱B）定轴式不同轴线输入输出变速箱②动轴式传动变速箱指行星轮式变速箱3、车辆变速箱的特点及要求由于车辆在运动中换档，而且道路情况复杂，运行中振动颠簸严重，要求：①保证合理的传动比，以满足动力性及车速的要求；②满足换档方便、操作简单；设有同步器；③要求工作安全可靠；设定相应锁定机构：自锁、互锁、倒档锁；变速箱基本构造变速箱箱体箱盖功率流转动装置轴齿轮轴承操纵装置锁定装置自锁变速杆、拨叉、拨块、拨叉轴互锁倒挡锁防止行驶中脱档防止同时挂上两个档防止倒车时误挂前进档便利换挡装置同步器解放变速路线图解放倒档变速路线图桑塔纳变速器Ⅰ轴总成Ⅱ轴总成换挡装置换挡装置桑塔纳变速器空档位置Ⅰ轴Ⅱ轴Ⅳ挡齿轮Ⅲ挡齿轮Ⅱ挡齿轮Ⅰ挡齿轮滚针轴承同步器倒挡齿轮倒挡齿轮桑塔纳变速器Ⅰ、Ⅱ挡位置Ⅰ挡输出Ⅱ挡输出桑塔纳变速器Ⅲ、Ⅳ挡位置Ⅲ挡输出Ⅳ挡输出桑塔纳变速器倒挡输出变速箱的维护注意润滑定期更换润滑油注意意外泄漏正确操作换档时注意离合器分离彻底换档的操纵力及速度应适度故障判断乱档轴承及齿轮损坏§2-5汽车驱动桥一、驱动桥概述二、驱动桥构造三、桑塔纳驱动桥四、差速器工作原理五、差速器特性一、汽车驱动桥概述1、驱动桥的基本功用①改变旋转运动方向，将纵向轴转动变为横向轴转动；②实现差速驱动；③进一步增扭减速；2、驱动桥对车辆性能的影响①影响车辆的动力性及经济性；②影响车辆的舒适性，...
