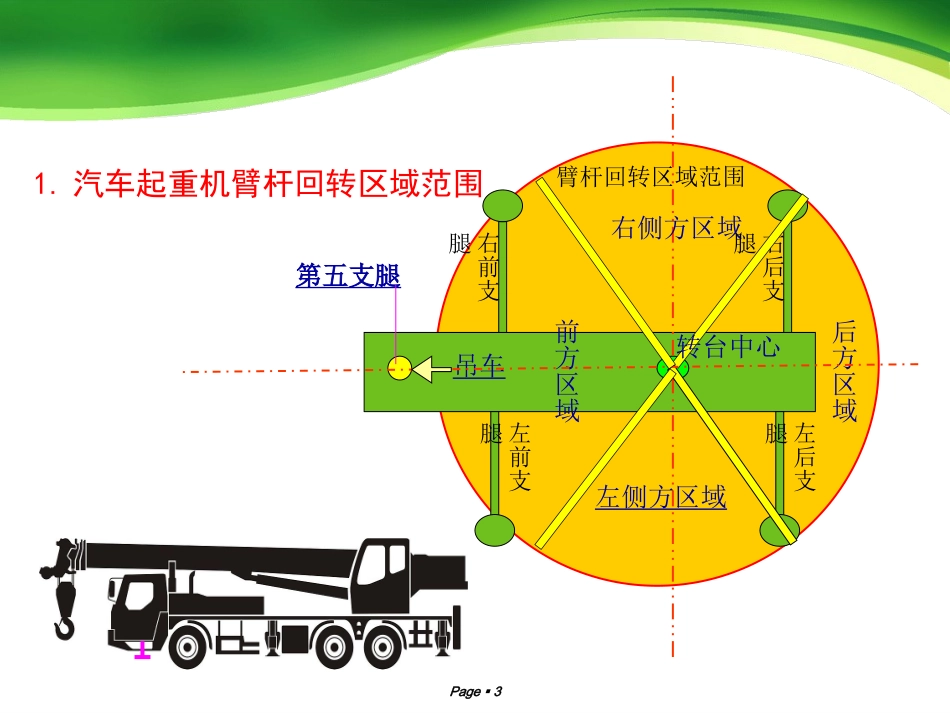

汽车起重机吊装作业知识Page2三、汽车起重机作业场地四、汽车起重机站位七、汽车起重机司机安全技术操作六、汽车起重机吊装作业五、汽车起重机打腿布置一、汽车起重机性能与技术参数二、汽车起重机副臂八、吊装作业安全Page3左侧方区域前方区域后方区域右侧方区域1.汽车起重机臂杆回转区域范围第五支腿吊车右前支腿左前支腿左后支腿右后支腿臂杆回转区域范围转台中心Page4支腿横向跨距2.汽车起重机支腿跨距支腿纵向跨距支腿跨距Page5吊索长度吊臂长度转台回转半径起升高度臂杆与吊物间隙回转中心悬吊物体的重心作业半径臂杆仰角3.起重机吊装作业参数Page64.起重机额定载荷表曲线图表在起重机的操纵室内，起升高度曲线图和起重量性能表(包括副臂性能表)都用铭牌给出。Page74-1.起重机额定载荷表1.）特性曲线表反映汽车式起重机的起重能力随臂长、幅度的变化而变化的规律和反映汽车式起重机的最大起升高度随臂长、幅度变化而变化的规律的曲线称为起重机的特性曲线。目前一些大型起重机，为了更方便，其特性曲线特别是起重量特性曲线，往往被量化成表格形式，称为特性曲线表。Page84-2.起重机曲线图表2.）起重高度特性曲线反映起重机在各种工作状态下能够达到的最大起升高度的曲线称为起升高度特性曲线，它考虑了起重机的起重臂的长度、倾角、铰链高度、臂头因承载而下垂的高度、滑轮组的最短极限距离等因素。Page9起重机载荷表曲线图表的应用4.表中额定起重量包括吊钩或吊具重量：主钩重800kg、副钩重120kg、使用臂尖滑轮时的额定起重量不超过4000kg。5.如果臂长超过表中某一栏规定的数值时，应把该栏数值与比更长一级的数值相比较，按照其中较小的额定起重量进行作业。6.表中最低栏列出各种臂长度时的主臂最小仰角，严禁将起重臂变幅到所对应的最小仰角以下。7.副臂吊载时，若主钩仍留在主臂头部，由副臂起吊的额定起重量中，必须减去主钩的重量。说明1.表中给定数值是在地面坚实，整机调平状态下起重机的额定起重量，表中工作幅度是指吊装后的实际幅度。注意副臂的工作幅度是安全伸出主臂（40m）并展开副臂进行作业的数值。2.打好第五支腿时，表中数值适用于沿圆周360度作业。3.表中粗线以上数值为起重臂强度决定，粗线以下数值为整机稳定性决定。臂长10.8m吊装时，各切臂应处于安全缩回状态。例：吊车臂长=32.7m.工作半径=14m时额载5.9t-主钩800kg-副钩120kg实际吊重4.98t40m臂杆.工作半径8m时最大起升高度38m吊物起升30m高度时臂杆与吊物间隙约3m粗线以上数值为起重主臂强度数值粗线以上数值起重副臂强度粗线以下数值为整机稳定性决定粗线以下数值为整机稳定性决定Page1042.5+9.242.5+160°15°30°0°15°30°80°3.52.422.41.451.077°3.22.31.92.41.41.075°32.21.82.31.30.9573°2.721.721.20.8571°2.51.81.61.81.10.8568°2.21.71.41.51.00.866°21.51.31.30.980.7663°1.81.41.11.10.850.7261°1.51.20.950.950.750.6558°1.10.950.750.650.60.5556°0.70.650.550.5最小仰角55°11.515.419.227.034.738.642.535040323.5504032444.640324.540363121536.233.229215.5323027.52162827.525.521146.525.825.523.919.514723.523.521.518.01411.57.521.421.518.616.813.511.5819.519.31715.812.711.09.0915.31513.714.011.710.58.51011.710.912.010.710.08.1起重机主臂杆额定载荷表起重机副臂杆额定载荷表有所区别主臂杆技术参数以作业半径为参考值副臂杆技术参数以主臂仰角为参考值起重机Page11起重机起升高度的计算起重机的起升高度必须满足所吊装构件的起升高度的要求。其计算公式为：H≥h1+h2+h3+h4式中:H—起重机的起升高度，从停机地面算起至吊钩中心(m)；h1—安装支座的表面高度，从停机地面算起(m)；h2—安装间隙，视具体情况而定，一般不小于0.3mh3—绑扎点至构件吊起后底面的距离(m)h4—索具高度，自绑扎点至吊钩中心的距离，视具体情况而定(m)。h1h2h3h4H起升高度的选择Page125.起重机操作的辅助设备―力矩限制显示器操作辅助功能：保护设备、防止误操作。主要目的防止任何形式的的事故：当起重机出现超载时，力矩限制显示器会自...
