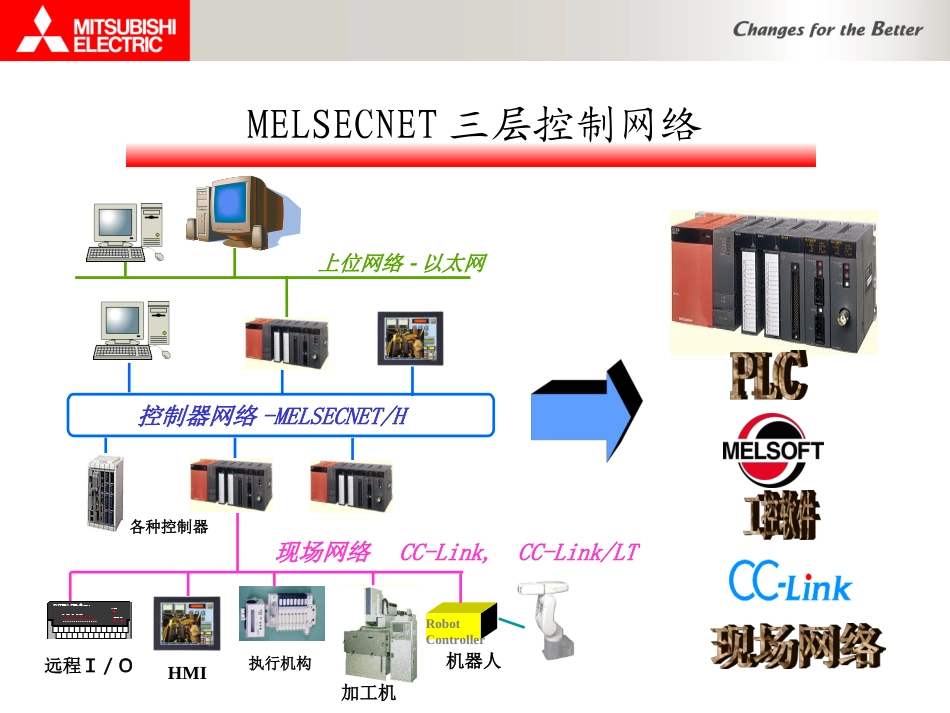

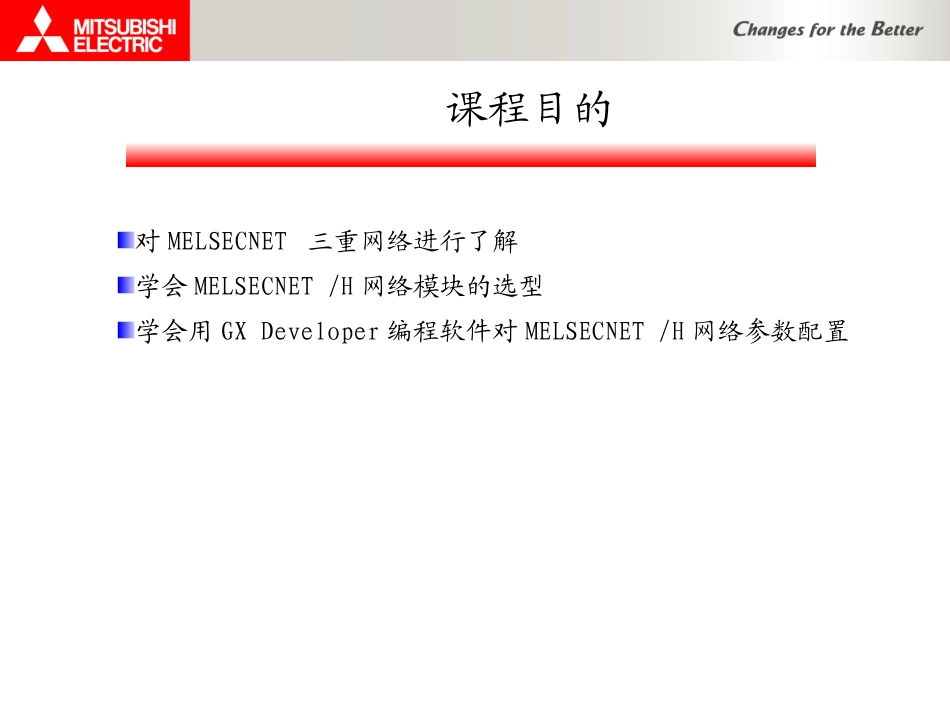

三菱_H网andCCLINK配置和设定PPT讲座对MELSECNET三重网络进行了解学会MELSECNET/H网络模块的选型学会用GXDeveloper编程软件对MELSECNET/H网络参数配置课程目的远程Ｉ/Ｏ控制器网络-MELSECNET/H上位网络-以太网执行机构HMI现场网络CC-Link,CC-Link/LTＮＣ各种控制器RobotController机器人加工机MELSECNET三层控制网络MELSECNET/H控制层的网络，是生产中间级别的网络。他被设计成连接PLC和CNC等控制装置的控制网。控制网以在控制装置间进行与机械设备的运转和工作直接有关的数据接受为目的，所以它的网络有优良的实时性。是PC之间的高速通讯网络。A与QnA系列使用MELSECNET/10Q系列使用MELSECNET/HMELSECNET/H概述使用循环传送功能或瞬时传送功能进行数据通讯可以组成主站/备用主站冗余方式网络冗余功能只要在网络参数中设置即可,不需要专用软件型号连线说明通讯速度QJ71LP21SIH-PCFH-PCEQSI10Mb/sQJ71LP21(s)-25SIH-PCFH-PCEQSI25Mb/s10Mb/sQJ71LP21GGI-50/12510Mb/sQJ71LP21GEGI-62.5/12510Mb/sQJ71BR11同轴电缆3C-2V(300m)5C-2V(500m)10Mb/sQ系列MELSECNET/H模块MELSECNET/H软元件的适用范围光纤双环网/同轴总线令牌环通讯方式25M/10M的高速通讯光纤双环网：30km/64个站同轴总线：500m/32个站PCI通讯卡上位SCADA系统可方便地访问每个站的数据双环光纤网同轴总线网MELSECNET/H网络通讯方式循环传送功能（周期性）无程序通讯，通过自动刷新方式使用LB/LW通讯B&W共用数据区每个网最大共享有16k字,16k位每个站可设定<=2000的通讯量扩展站也可设<=2000的通讯量使用LX/LY通讯（1:1通讯）每个网最大有8192点•瞬时传送功能（非周期性）注：B/W分别为通讯位和字MELSECNET/H网络通讯原理MELSECNET/H远程I/O的映射关系站1站3站2MELSECNET/H网络通讯程序(共享概念）可进行网络监控，以诊断故障原因可设定预约站，进行调试或维修自动返回、环路回送（光纤）、站分离功能（同轴）控制站开关功能、控制站返回控制功能CPU模块出错时也允许瞬时传送等MELSECNET/HRAS功能MELSECNET/H站号设定MELSECNET/H模式开关同轴总线方式中继器A6BR10/A6BR10-DC(2种扩展方式）终端电阻A6RCON-R75MELSECNET/H网络模块/环路测试模块离线测试自环路测试（模式设置开关：1或5）内部自环路测试（模式设置开关：2或6）硬件测试（模式设置开关：3或7）GXDeveloper离线测试站到站测试正向环路测试反向环路测试GXDeveloper在线测试网络测试环路测试（仅适用光纤环路网络）站顺序检查测试等MELSECNET/H应用举例一PLC与PLC之间MELSECNET/H硬件连接站1站2主站从站对PLC间的链接LBLWLXLY进行分配设定对站号和通讯速率进行设定系统设置（主站）点击，进行I/O分配进行I/O分配基板上具体的分配操作动作：简单的网络参数设定（主站）H网设定选项操作步骤：站类型网络模块起始地址网络号站总数网络范围分配刷新参数设定网络范围设定（主站）操作步骤：对各个站进行LB的分配站1：B0--BFF站2：B100--B1FF对各个站进行LW的分配站1：W0--WFF站2：W100--W1FF对链接LBLW进行设定刷新设定（主站）注意：1，此种设法是对一个基板上有一个H网模块（主站/从站）2，若在一个基板上有两个H网模块，则要对PLC侧分配的地址进行区别，否则会发生冲突。瞬时传送出错记录状态改写出错记录保持出错记录系统设置（从站）进行I/O分配基板上具体的分配操作动作：简单的网络参数设定（从站）操作步骤：站类型网络模块起始地址网络号刷新参数设定刷新设定（从站）注意：1，此种设法是对一个基板上有一个H网模块（主站/从站）2，若在一个基板上有两个H网模块，则要对PLC侧分配的地址进行区别，否则会发生冲突。示例程序主站侧程序从站侧程序X0B0B0Y2F数据共享Y3DB100B100数据共享X2MELSECNET/H应用举例二PLC与远程I/O之间通讯硬件连接站0主站I/O站对PLC与远程I/O之间的链接LXLY进行分配设定对通讯速率进行设定系统设置点击，进行I/O分配进行I/O分配基板上具体的分配操作动作：简单的网络参数设定H网设定选项操作步骤：站类型网络模块起始地址网络号站总数网络范围分配刷新参数设定网络范围设定操作步骤：对远程I/O站进行链接LXLY的分配链接LY的分配链接LX的分配刷新设定根据远程I/O的点数进行刷新区设定示例程序本地输入远程输出X0链接刷新Y100F谢谢静听
