电动汽车安全性能测试方案

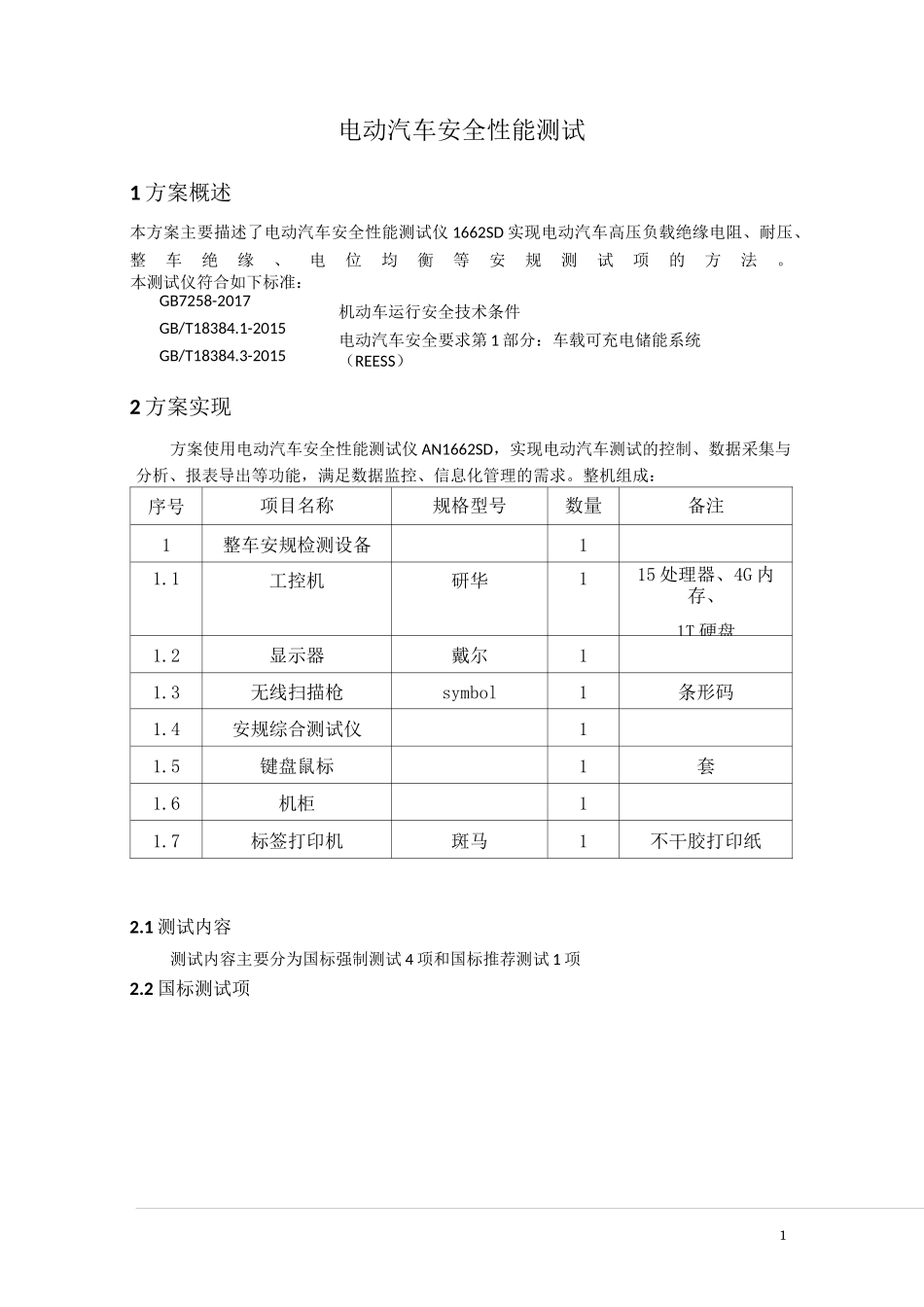

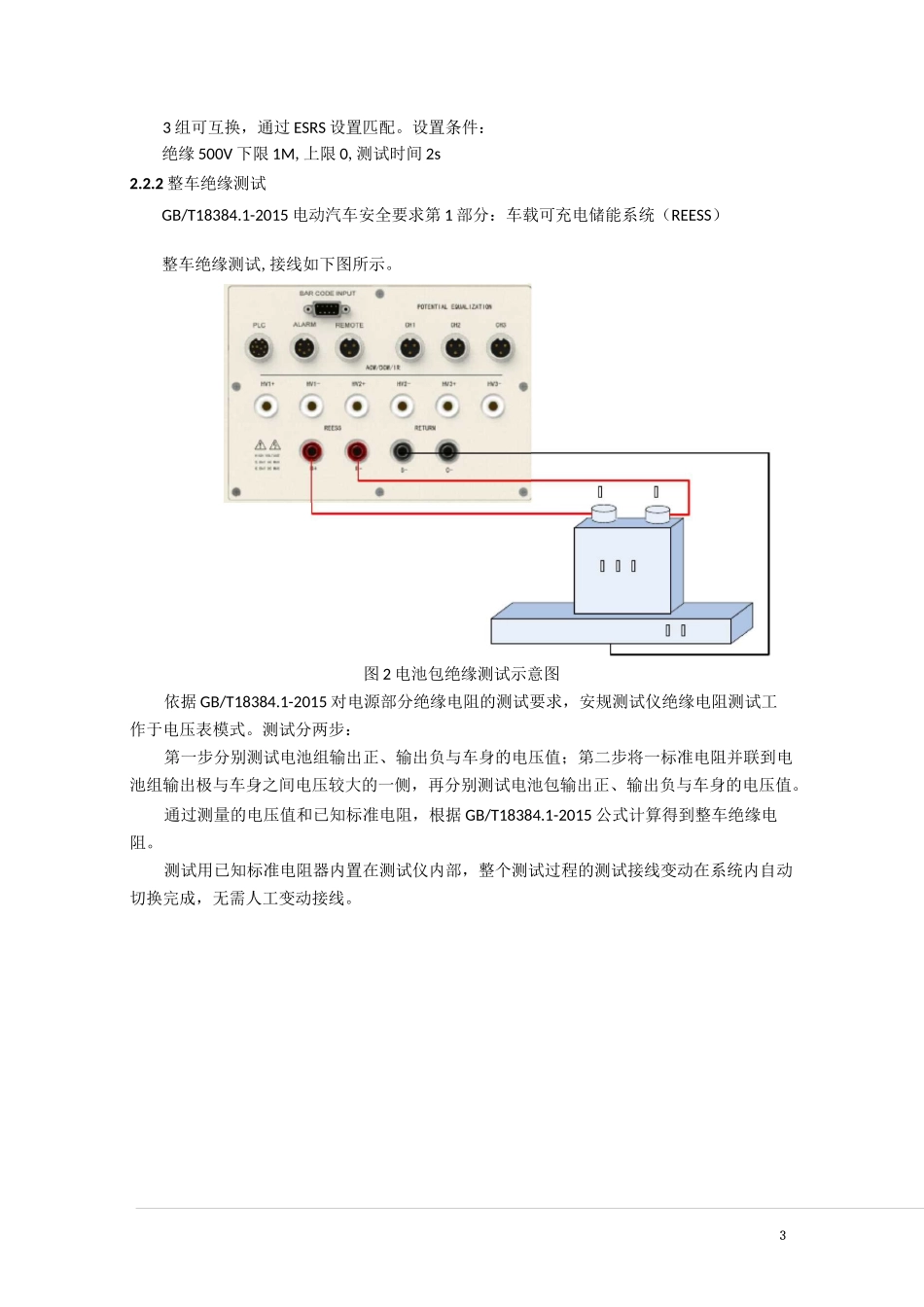

1电动汽车安全性能测试1 方案概述本方案主要描述了电动汽车安全性能测试仪 1662SD 实现电动汽车高压负载绝缘电阻、耐压、整车绝缘、电位均衡等安规测试项的方法。本测试仪符合如下标准：GB7258-2017GB/T18384.1-2015GB/T18384.3-2015机动车运行安全技术条件电动汽车安全要求第 1 部分：车载可充电储能系统（REESS）2 方案实现方案使用电动汽车安全性能测试仪 AN1662SD，实现电动汽车测试的控制、数据采集与分析、报表导出等功能，满足数据监控、信息化管理的需求。整机组成：序号项目名称规格型号数量备注1整车安规检测设备11.1工控机研华115 处理器、4G 内存、1T 硬盘1.2显示器戴尔11.3无线扫描枪symbol1条形码1.4安规综合测试仪11.5键盘鼠标1套1.6机柜11.7标签打印机斑马1不干胶打印纸2.1 测试内容测试内容主要分为国标强制测试 4 项和国标推荐测试 1 项2.2 国标测试项22.2.1 绝缘电阻测试GB/T18384.3-2015电动汽车安全要求第 3 部分：人员触电防护7.2B 级电压电路绝缘电阻测量6.10 车辆充电插座的要求① 电路绝缘测量负载的绝缘电阻测试，需在整车断电情况下进行。各高压负载的正、负极分别接测试仪的耐压绝缘正、负，车架经黑色测试夹连接到耐压绝缘测试端子的回路端（黑端子）。测试共 2 步，分别测试正、负极对电平台的绝缘电阻。测试仪提供直流高压，加载至高压电线和车架之间，通过测试电阻值确定整车高压负载的绝缘能力。② 充电插座绝缘测量充电插座正、负极分别接高压，车架经黑色测试夹连接到耐压绝缘测试端子的回路端（黑端子）。测试共 2 步，分别测试充电枪正、负极对电平台的绝缘电阻。测试仪提供直流高压，加载至高压接线柱和车架之间，通过测试电阻值确定整车高压负载的绝缘能力。接线如下图所示。车车图 1 绝缘测试接线图测试仪绝缘电阻测试为兆欧表模式。启动测试，测试仪的输出测试所需的电压，测量高压负载与车架间的绝缘电阻。接线说明：序号设备端汽车端备注1HV1+/HV1-慢充2HV2+/HV2-快充预留不接3HV3+/HV3-总正/总负需客户提供对接端子，若无，无法测量4S-/C-车门锁33 组可互换，通过 ESRS 设置匹配。设置条件：绝缘 500V 下限 1M,上限 0,测试时间 2s2.2.2 整车绝缘测试GB/T18384.1-2015 电动汽车安全要求第 1 部分：车载可充电储能系统（REESS）整车绝缘测试,接线如下图所示。图 2 电池包绝缘测试示意图依据 GB/T18384.1-2015 对电源部分绝缘电阻的测试要求，安规测试仪绝...
