钢筋连接施工方案及方法VIP专享

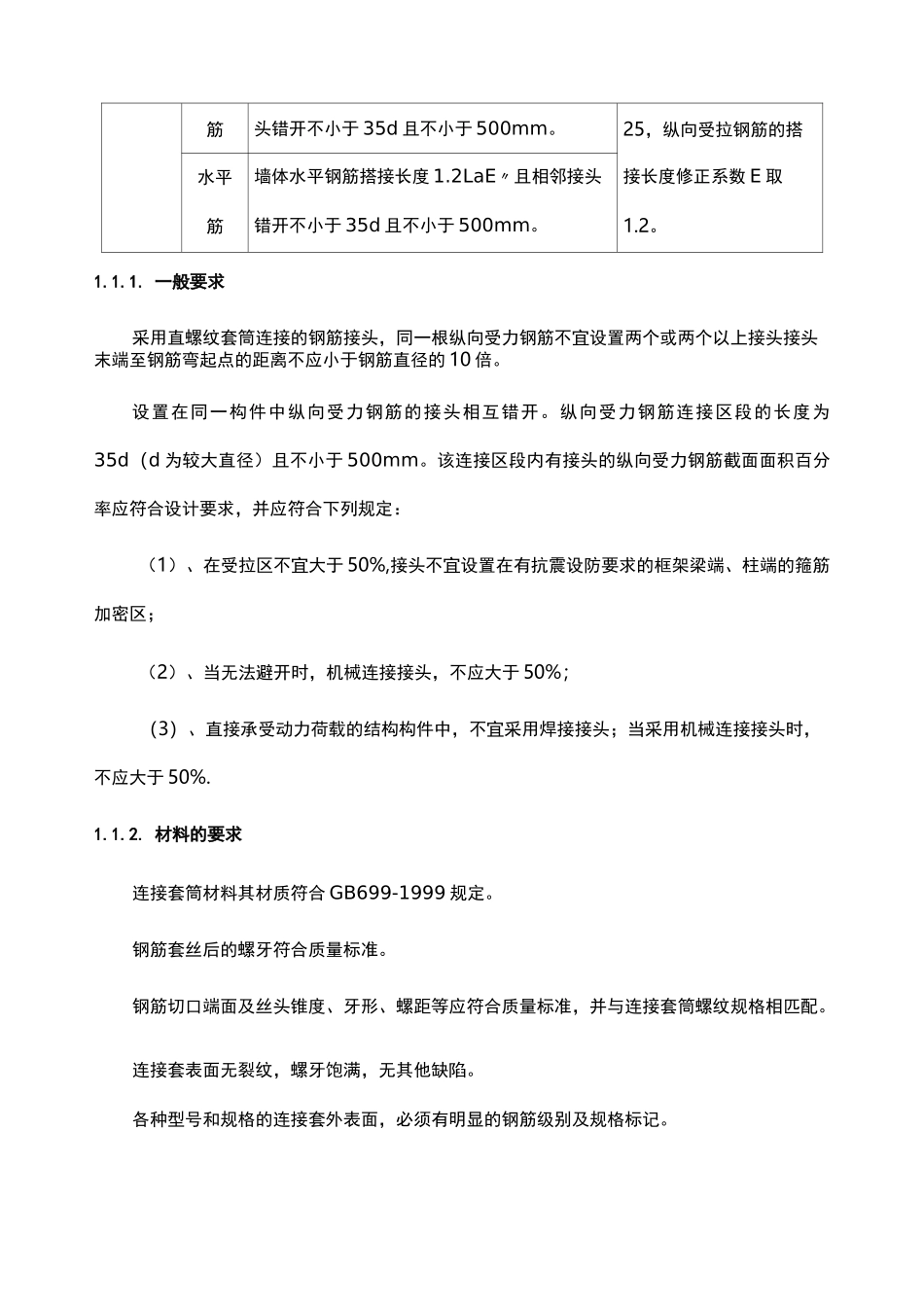

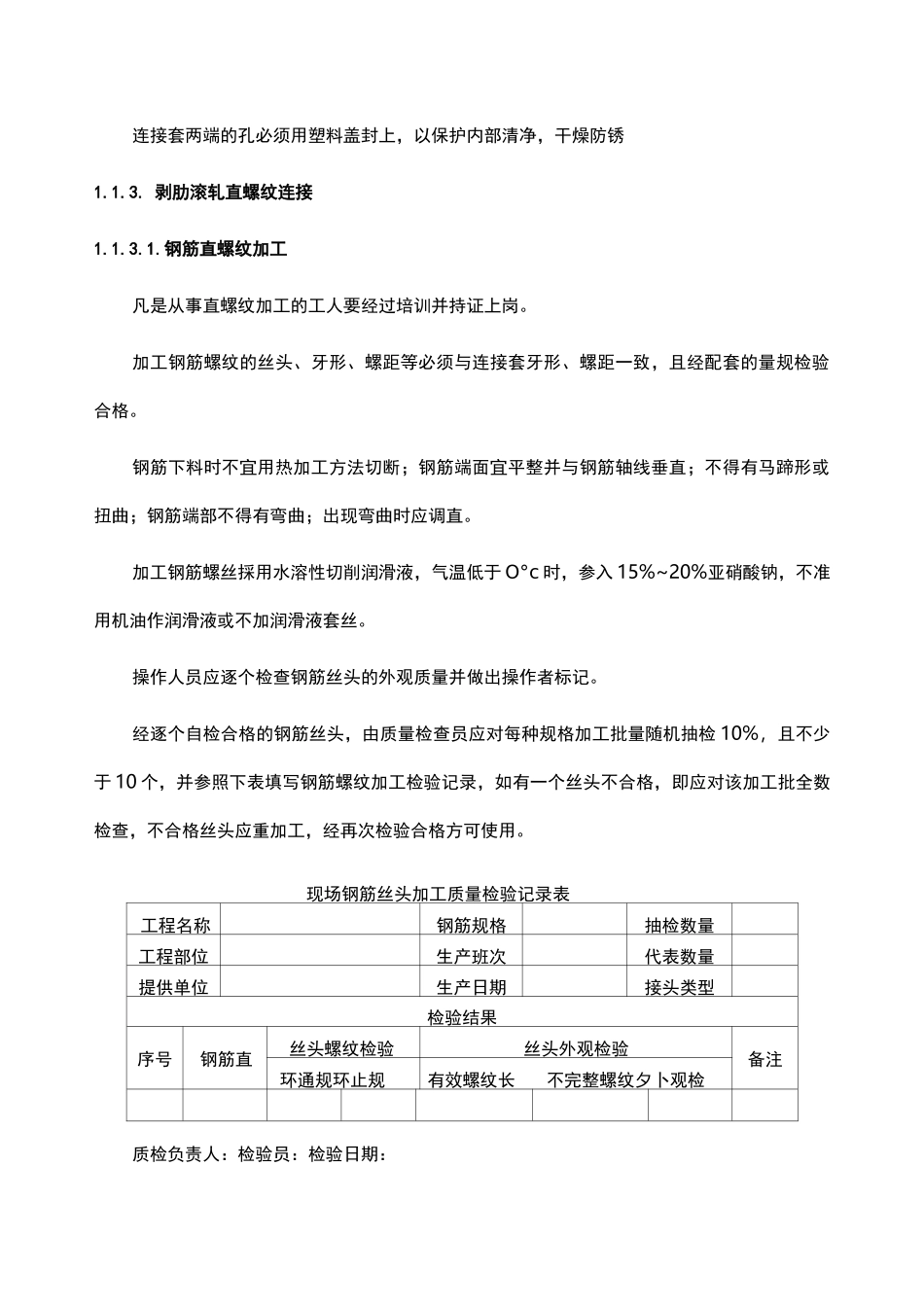

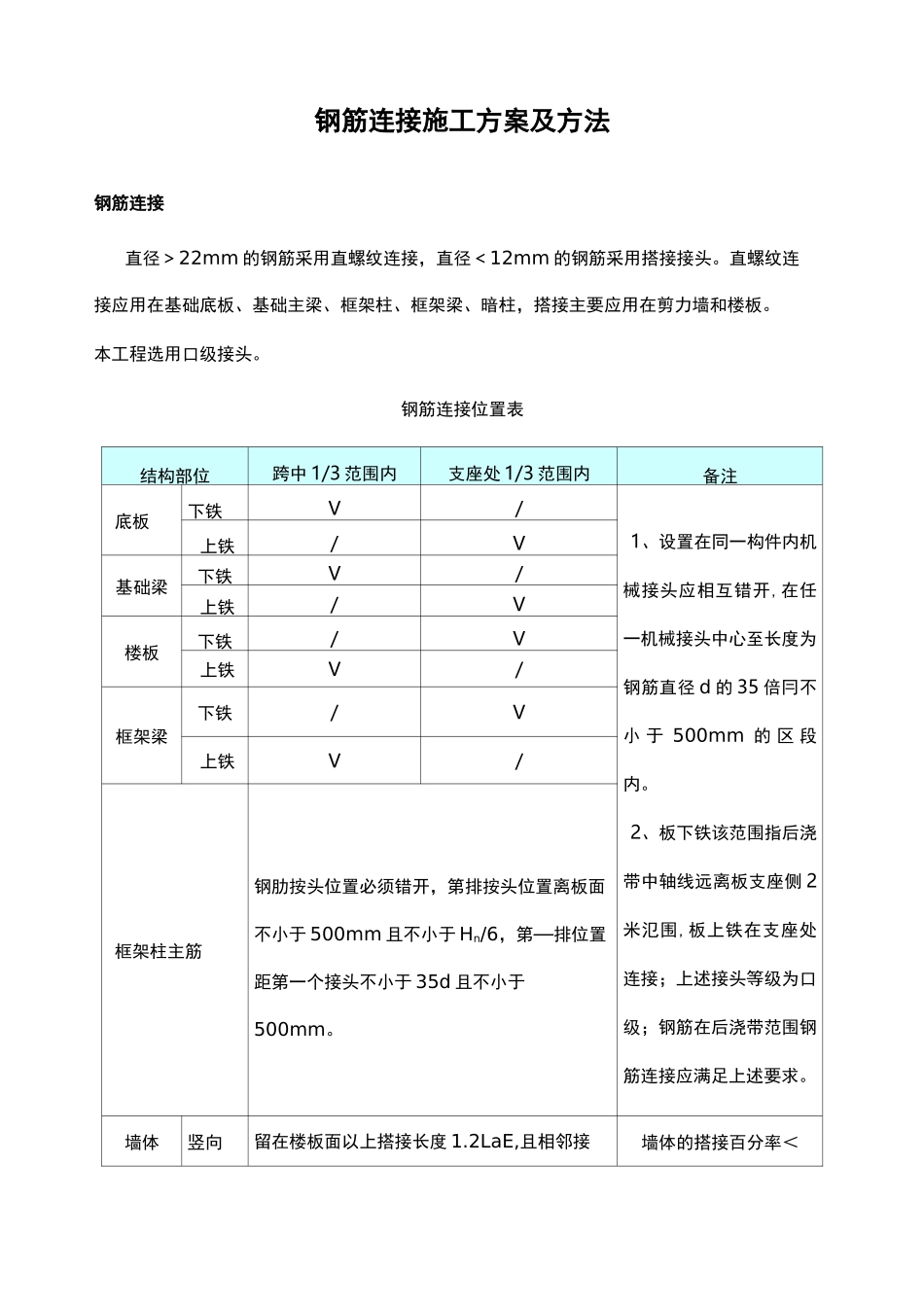

钢筋连接施工方案及方法钢筋连接直径＞22mm 的钢筋采用直螺纹连接，直径＜12mm 的钢筋采用搭接接头。直螺纹连接应用在基础底板、基础主梁、框架柱、框架梁、暗柱，搭接主要应用在剪力墙和楼板。本工程选用口级接头。钢筋连接位置表结构部位跨中 1/3 范围内支座处 1/3 范围内备注底板下铁V/1、设置在同一构件内机械接头应相互错开,在任一机械接头中心至长度为钢筋直径 d 的 35 倍冃不小 于 500mm 的 区 段内。2、板下铁该范围指后浇带中轴线远离板支座侧 2米氾围,板上铁在支座处连接；上述接头等级为口级；钢筋在后浇带范围钢筋连接应满足上述要求。上铁/V基础梁下铁V/上铁/V楼板下铁/V上铁V/框架梁下铁/V上铁V/框架柱主筋钢肋按头位置必须错开，第排按头位置离板面不小于 500mm 且不小于 Hn/6，第—排位置距第一个接头不小于 35d 且不小于500mm。墙体竖向留在楼板面以上搭接长度 1.2LaE,且相邻接墙体的搭接百分率＜筋头错开不小于 35d 且不小于 500mm。25，纵向受拉钢筋的搭水平墙体水平钢筋搭接长度 1.2LaE〃且相邻接头接长度修正系数 E 取筋错开不小于 35d 且不小于 500mm。1.2。1.1.1. 一般要求采用直螺纹套筒连接的钢筋接头，同一根纵向受力钢筋不宜设置两个或两个以上接头接头末端至钢筋弯起点的距离不应小于钢筋直径的 10 倍。设置在同一构件中纵向受力钢筋的接头相互错开。纵向受力钢筋连接区段的长度为35d（d 为较大直径）且不小于 500mm。该连接区段内有接头的纵向受力钢筋截面面积百分率应符合设计要求，并应符合下列规定：（1）、在受拉区不宜大于 50%,接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；（2）、当无法避开时，机械连接接头，不应大于 50%；（3）、直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应大于 50%.1.1.2. 材料的要求连接套筒材料其材质符合 GB699-1999 规定。钢筋套丝后的螺牙符合质量标准。钢筋切口端面及丝头锥度、牙形、螺距等应符合质量标准，并与连接套筒螺纹规格相匹配。连接套表面无裂纹，螺牙饱满，无其他缺陷。各种型号和规格的连接套外表面，必须有明显的钢筋级别及规格标记。连接套两端的孔必须用塑料盖封上，以保护内部清净，干燥防锈1.1.3. 剥肋滚轧直螺纹连接1.1.3.1.钢筋直螺纹加工凡是从事直螺纹加工的工人要经过培训并持证上岗。加工钢筋螺纹的丝头、牙形、螺距等必须与连接套牙形、螺距一致，且经配套的...
