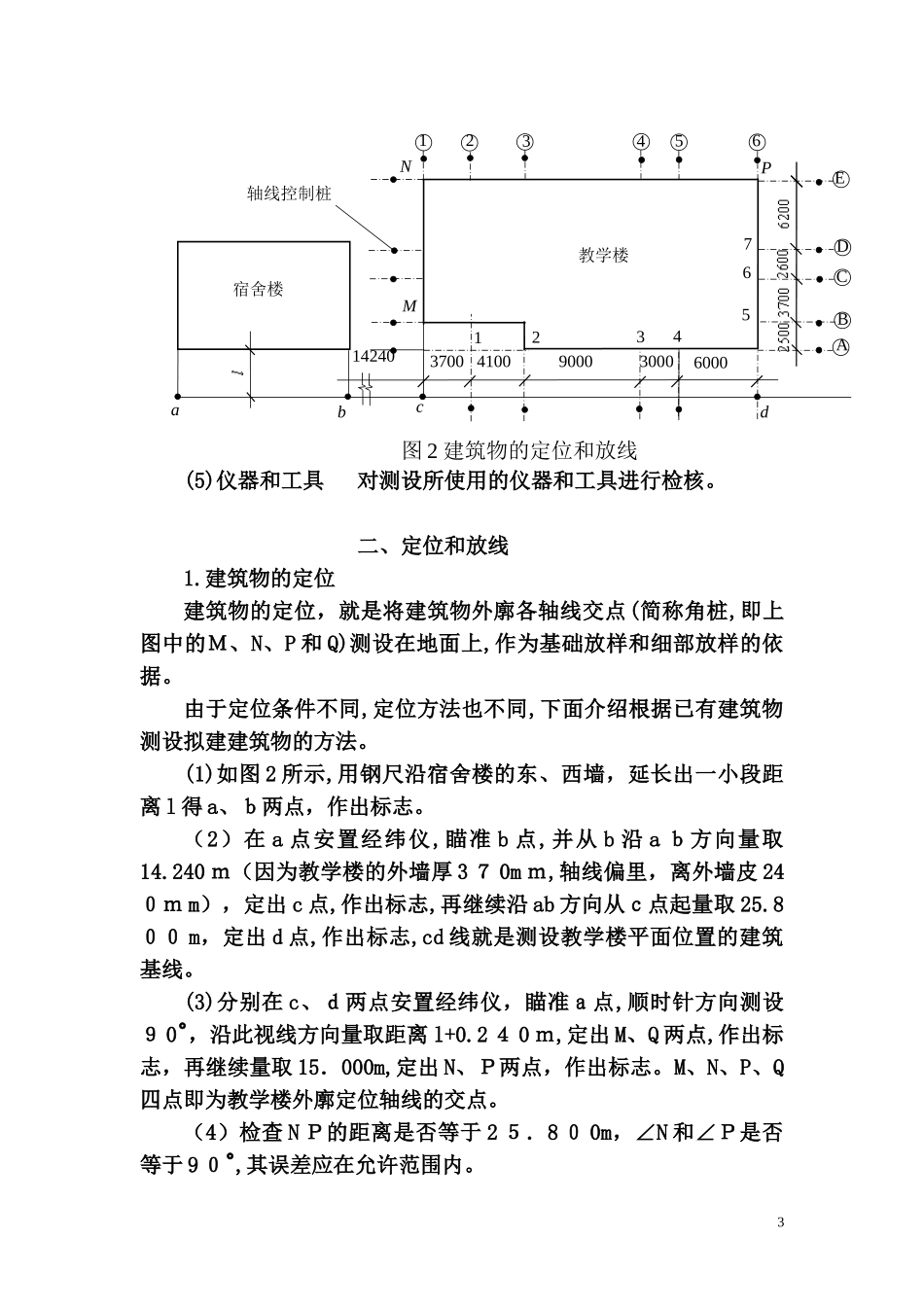

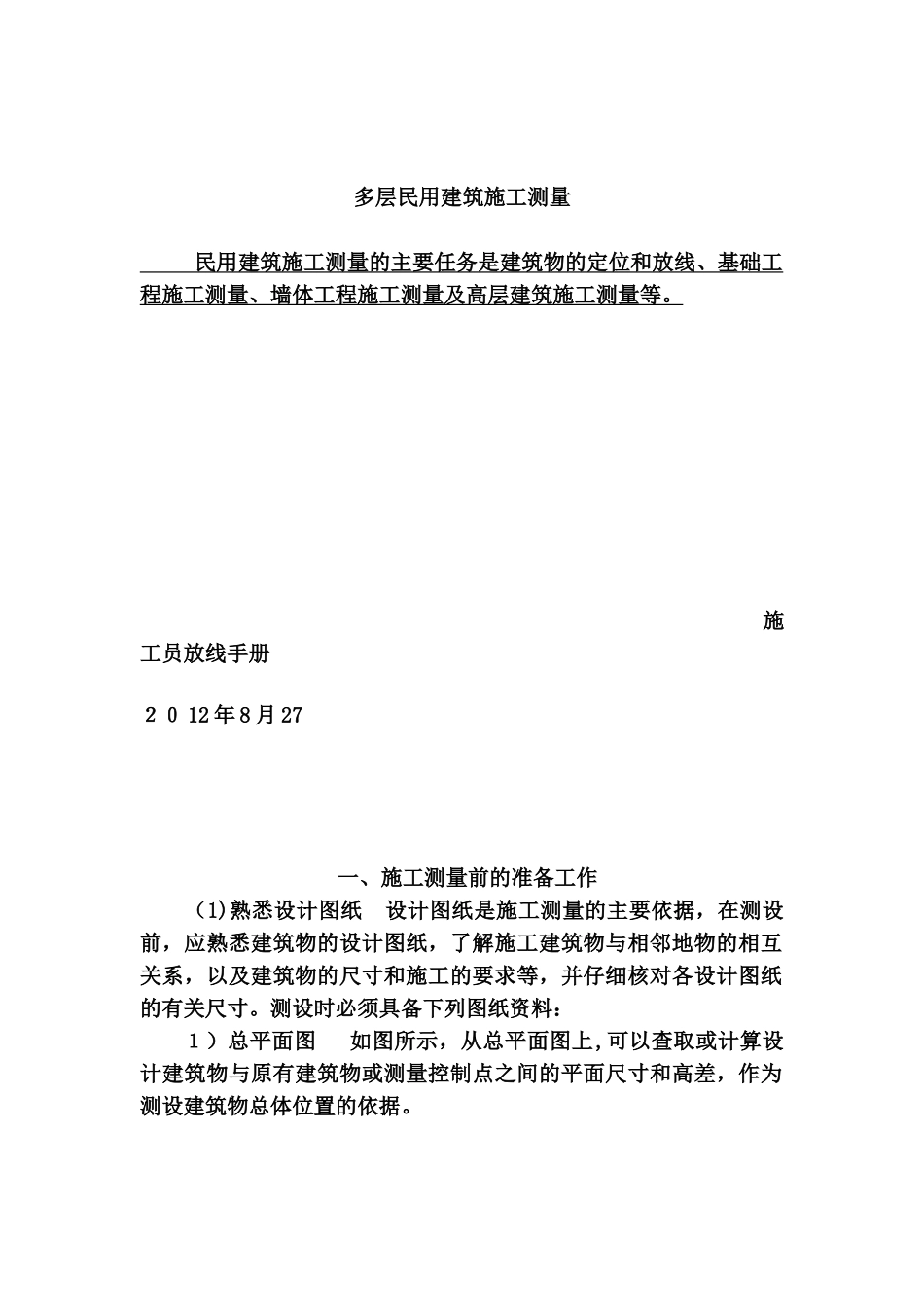

多层民用建筑施工测量民用建筑施工测量的主要任务是建筑物的定位和放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等。施工员放线手册２０12年8月27一、施工测量前的准备工作（1)熟悉设计图纸设计图纸是施工测量的主要依据，在测设前，应熟悉建筑物的设计图纸，了解施工建筑物与相邻地物的相互关系，以及建筑物的尺寸和施工的要求等，并仔细核对各设计图纸的有关尺寸。测设时必须具备下列图纸资料：１）总平面图如图所示，从总平面图上,可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差，作为测设建筑物总体位置的依据。2）建筑平面图从建筑平面图中，可以查取建筑物的总尺寸,以及内部各定位轴线之间的关系尺寸,这是施工测设的基本资料。3）基础平面图从基础平面图上,可以查取基础边线与定位轴线的平面尺寸，这是测设基础轴线的必要数据。4)基础详图从基础详图中，可以查取基础立面尺寸和设计标高，这是基础高程测设的依据。5)建筑物的立面图和剖面图从建筑物的立面图和剖面图中，可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程，这是高程测设的主要依据。(2)现场踏勘全面了解现场情况，对施工场地上的平面控制点和水准点进行检核。（3)施工场地整理平整和清理施工场地,以便进行测设工作。（4)制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素,制定测设方案,包括测设方法、测设数据计算和绘制测设略图,如图所示。2729282614.00教学楼已建未建总平面图2(5)仪器和工具对测设所使用的仪器和工具进行检核。二、定位和放线1.建筑物的定位建筑物的定位，就是将建筑物外廓各轴线交点(简称角桩,即上图中的Ｍ、N、P和Q)测设在地面上,作为基础放样和细部放样的依据。由于定位条件不同,定位方法也不同,下面介绍根据已有建筑物测设拟建建筑物的方法。(1)如图2所示,用钢尺沿宿舍楼的东、西墙，延长出一小段距离l得a、ｂ两点，作出标志。（2）在a点安置经纬仪,瞄准b点,并从b沿aｂ方向量取14.240ｍ（因为教学楼的外墙厚3７0mｍ,轴线偏里，离外墙皮24０ｍm），定出c点,作出标志,再继续沿ab方向从ｃ点起量取25.8００m，定出d点,作出标志,cd线就是测设教学楼平面位置的建筑基线。(3)分别在c、ｄ两点安置经纬仪，瞄准ａ点,顺时针方向测设９0˚，沿此视线方向量取距离l+0.2４0ｍ,定出M、Q两点,作出标志，再继续量取15．000m,定出N、Ｐ两点，作出标志。M、N、P、Q四点即为教学楼外廓定位轴线的交点。（4）检查NＰ的距离是否等于2５．8０0m，∠N和∠Ｐ是否等于9０,˚其误差应在允许范围内。4100宿舍楼123456BDECA300060009000370014240N765432bcadPM轴线控制桩教学楼1图2建筑物的定位和放线3如施工场地已有建筑方格网或建筑基线时,可直接采用直角坐标法进行定位。２．建筑物的放线建筑物的放线,是指根据已定位的外墙轴线交点桩（角桩），详细测设出建筑物各轴线的交点桩（或称中心桩),然后，根据交点桩用白灰撒出基槽开挖边界线。放线方法如下：（1)在外墙轴线周边上测设中心桩位置如图２所示,在M点安置经纬仪，瞄准Ｑ点，用钢尺沿MQ方向量出相邻两轴线间的距离，定出1、２、3、…各点，同理可定出5、6、7各点。量距精度应达到设计精度要求。量出各轴线之间距离时,钢尺零点要始终对在同一点上。(2）恢复轴线位置的方法由于在开挖基槽时，角桩和中心桩要被挖掉，为了便于在施工中，恢复各轴线位置，应把各轴线延长到基槽外安全地点，并做好标志。其方法有设置轴线控制桩和龙门板两种形式。1）设置轴线控制桩轴线控制桩设置在基槽外，基础轴线的延长线上,作为开槽后，各施工阶段恢复轴线的依据,如图2所示。轴线控制桩一般设置在基槽外2~４m处，打下木桩，桩顶钉上小钉，准确标出轴线位置，并用混凝土包裹木桩，如图3所示。如附近有建筑物,亦可把轴线投测到建筑物上,用红漆作出标志,以代替轴线控制桩。2）设置龙门板在小型民用建筑施工中,常将各轴线引测到基小钉混凝土木桩图3轴线控制桩4槽外的水平木板上。水平木板称为龙门板,固定龙门板的木桩称为龙门桩,如图4所示。设置龙门板的步骤如下:在建筑物四角与隔墙两端,基槽开挖边界线以外１.5~2m处,...
