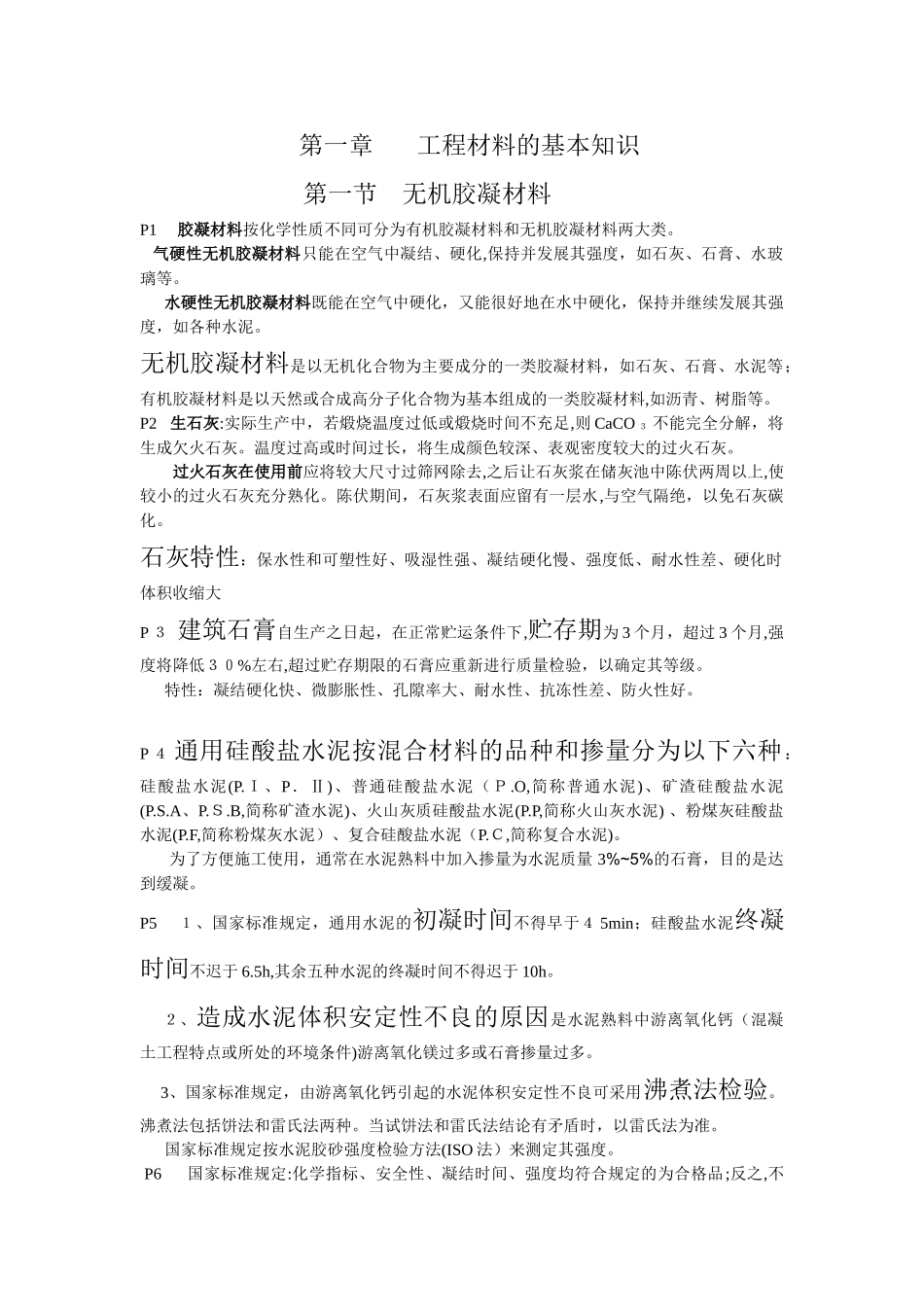

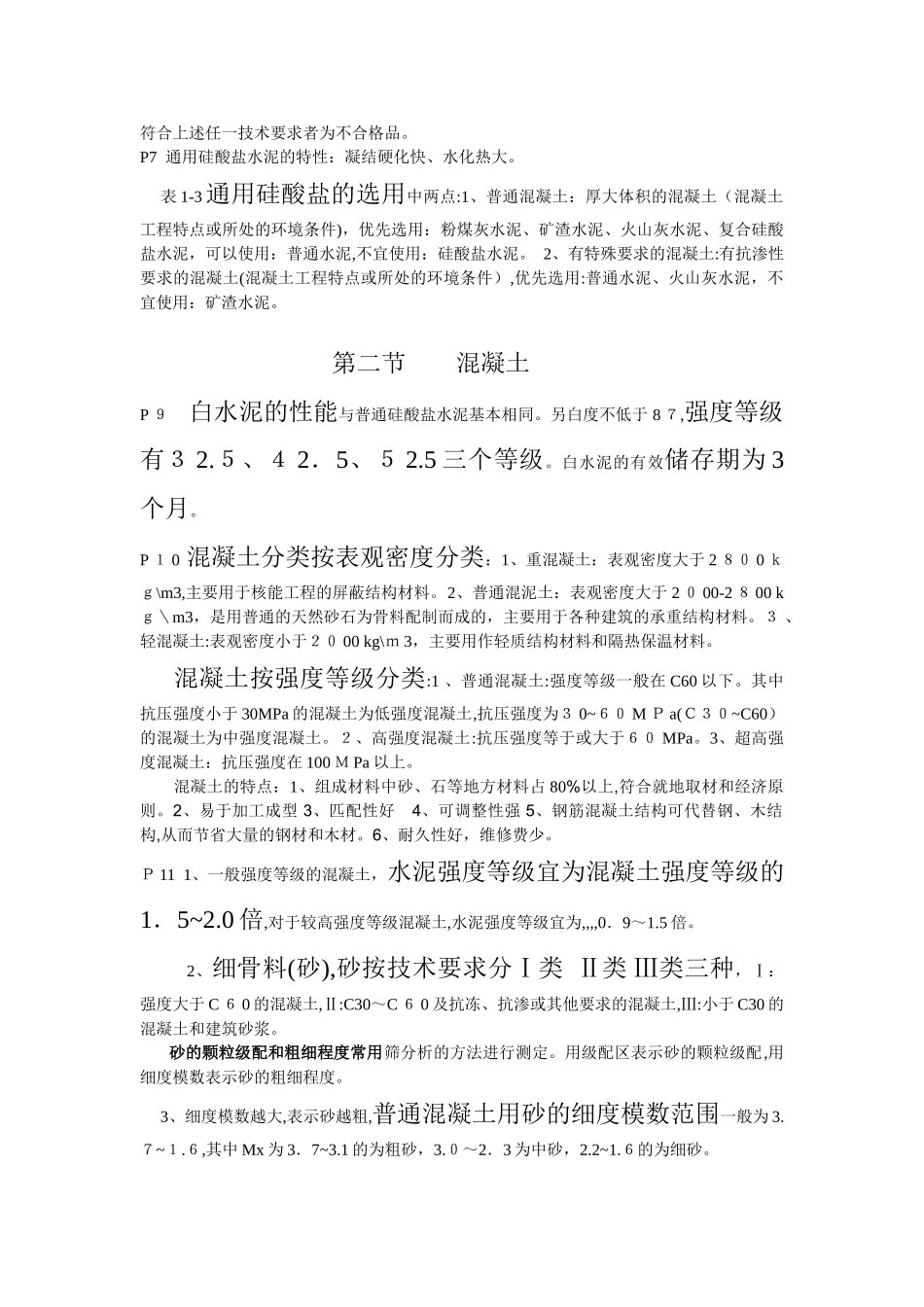

第一章工程材料的基本知识第一节无机胶凝材料P1胶凝材料按化学性质不同可分为有机胶凝材料和无机胶凝材料两大类。气硬性无机胶凝材料只能在空气中凝结、硬化,保持并发展其强度，如石灰、石膏、水玻璃等。水硬性无机胶凝材料既能在空气中硬化，又能很好地在水中硬化，保持并继续发展其强度，如各种水泥。无机胶凝材料是以无机化合物为主要成分的一类胶凝材料，如石灰、石膏、水泥等；有机胶凝材料是以天然或合成高分子化合物为基本组成的一类胶凝材料,如沥青、树脂等。P2生石灰:实际生产中，若煅烧温度过低或煅烧时间不充足,则CaCO３不能完全分解，将生成欠火石灰。温度过高或时间过长，将生成颜色较深、表观密度较大的过火石灰。过火石灰在使用前应将较大尺寸过筛网除去,之后让石灰浆在储灰池中陈伏两周以上,使较小的过火石灰充分熟化。陈伏期间，石灰浆表面应留有一层水,与空气隔绝，以免石灰碳化。石灰特性：保水性和可塑性好、吸湿性强、凝结硬化慢、强度低、耐水性差、硬化时体积收缩大P３建筑石膏自生产之日起，在正常贮运条件下,贮存期为3个月，超过3个月,强度将降低３０%左右,超过贮存期限的石膏应重新进行质量检验，以确定其等级。特性：凝结硬化快、微膨胀性、孔隙率大、耐水性、抗冻性差、防火性好。P４通用硅酸盐水泥按混合材料的品种和掺量分为以下六种：硅酸盐水泥(P.Ｉ、P．Ⅱ)、普通硅酸盐水泥（Ｐ.O,简称普通水泥)、矿渣硅酸盐水泥(P.S.A、P.Ｓ.B,简称矿渣水泥)、火山灰质硅酸盐水泥(P.P,简称火山灰水泥)、粉煤灰硅酸盐水泥(P.F,简称粉煤灰水泥）、复合硅酸盐水泥（P.Ｃ,简称复合水泥)。为了方便施工使用，通常在水泥熟料中加入掺量为水泥质量3%~5%的石膏，目的是达到缓凝。P5１、国家标准规定，通用水泥的初凝时间不得早于４5min；硅酸盐水泥终凝时间不迟于6.5h,其余五种水泥的终凝时间不得迟于10h。２、造成水泥体积安定性不良的原因是水泥熟料中游离氧化钙（混凝土工程特点或所处的环境条件)游离氧化镁过多或石膏掺量过多。3、国家标准规定，由游离氧化钙引起的水泥体积安定性不良可采用沸煮法检验。沸煮法包括饼法和雷氏法两种。当试饼法和雷氏法结论有矛盾时，以雷氏法为准。国家标准规定按水泥胶砂强度检验方法(ISO法）来测定其强度。P6国家标准规定:化学指标、安全性、凝结时间、强度均符合规定的为合格品;反之,不符合上述任一技术要求者为不合格品。P7通用硅酸盐水泥的特性：凝结硬化快、水化热大。表1-3通用硅酸盐的选用中两点:1、普通混凝土：厚大体积的混凝土（混凝土工程特点或所处的环境条件)，优先选用：粉煤灰水泥、矿渣水泥、火山灰水泥、复合硅酸盐水泥，可以使用：普通水泥,不宜使用：硅酸盐水泥。2、有特殊要求的混凝土:有抗渗性要求的混凝土(混凝土工程特点或所处的环境条件）,优先选用:普通水泥、火山灰水泥，不宜使用：矿渣水泥。第二节混凝土P９白水泥的性能与普通硅酸盐水泥基本相同。另白度不低于8７,强度等级有３2.５、４2．5、５2.5三个等级。白水泥的有效储存期为3个月。P１0混凝土分类按表观密度分类：1、重混凝土：表观密度大于2８０0ｋｇ\m3,主要用于核能工程的屏蔽结构材料。2、普通混泥土：表观密度大于2０00-2８00kｇ＼m3，是用普通的天然砂石为骨料配制而成的，主要用于各种建筑的承重结构材料。３、轻混凝土:表观密度小于２０00kg\ｍ3，主要用作轻质结构材料和隔热保温材料。混凝土按强度等级分类:1、普通混凝土:强度等级一般在C60以下。其中抗压强度小于30MPa的混凝土为低强度混凝土,抗压强度为３0~６０MＰa(Ｃ３０~C60）的混凝土为中强度混凝土。２、高强度混凝土:抗压强度等于或大于６０MPa。3、超高强度混凝土：抗压强度在100ＭPa以上。混凝土的特点：1、组成材料中砂、石等地方材料占80%以上,符合就地取材和经济原则。2、易于加工成型3、匹配性好4、可调整性强5、钢筋混凝土结构可代替钢、木结构,从而节省大量的钢材和木材。6、耐久性好，维修费少。Ｐ111、一般强度等级的混凝土，水泥强度等级宜为混凝土强度等级的1．5~2.0倍,对于较高强度等级混凝土,水泥强度等级宜为,,,,0．9～1.5倍。2、细骨料(砂),砂按技术要求分Ⅰ...
