串并联练习题

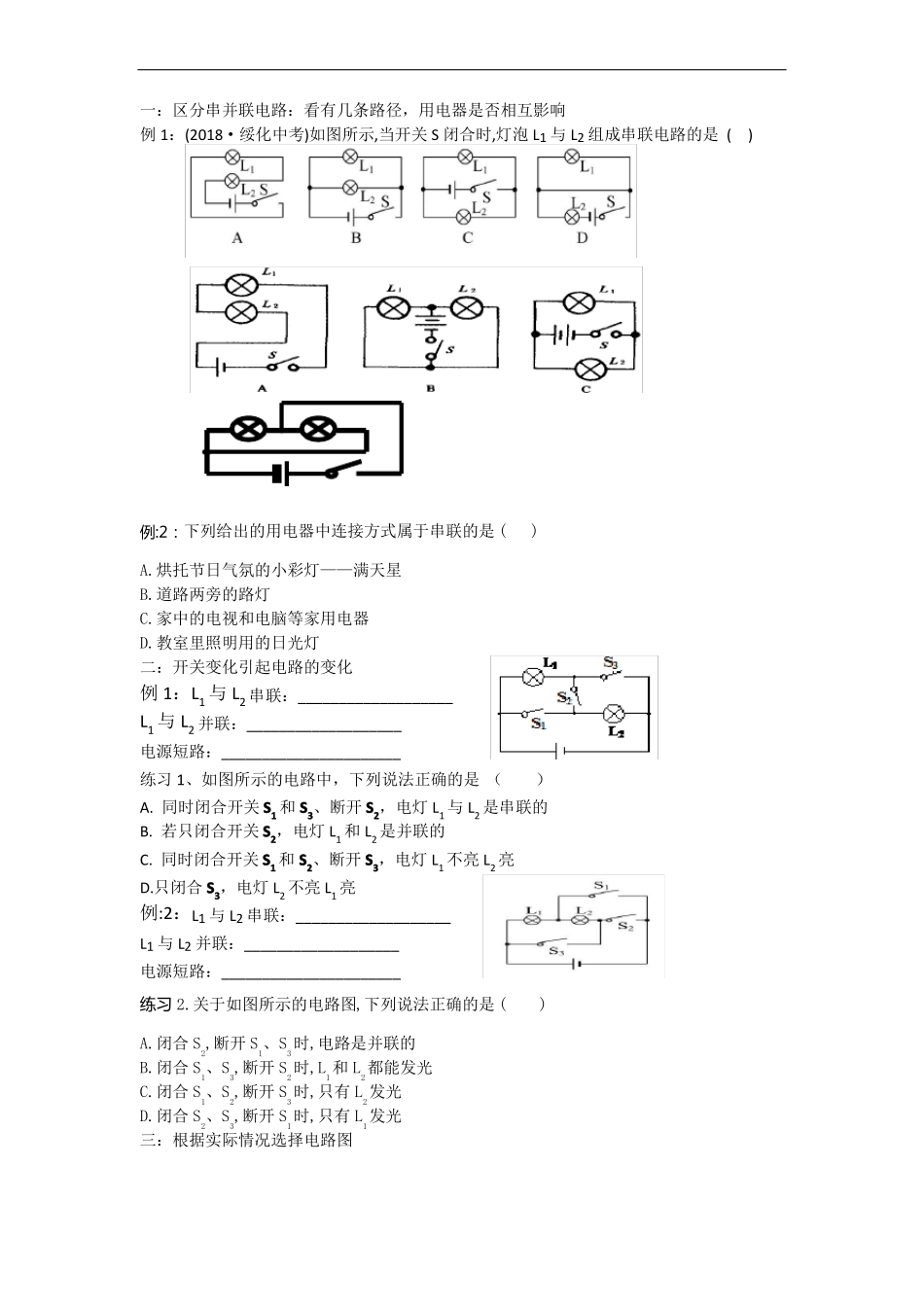

串并联练习题_第1页
1/6

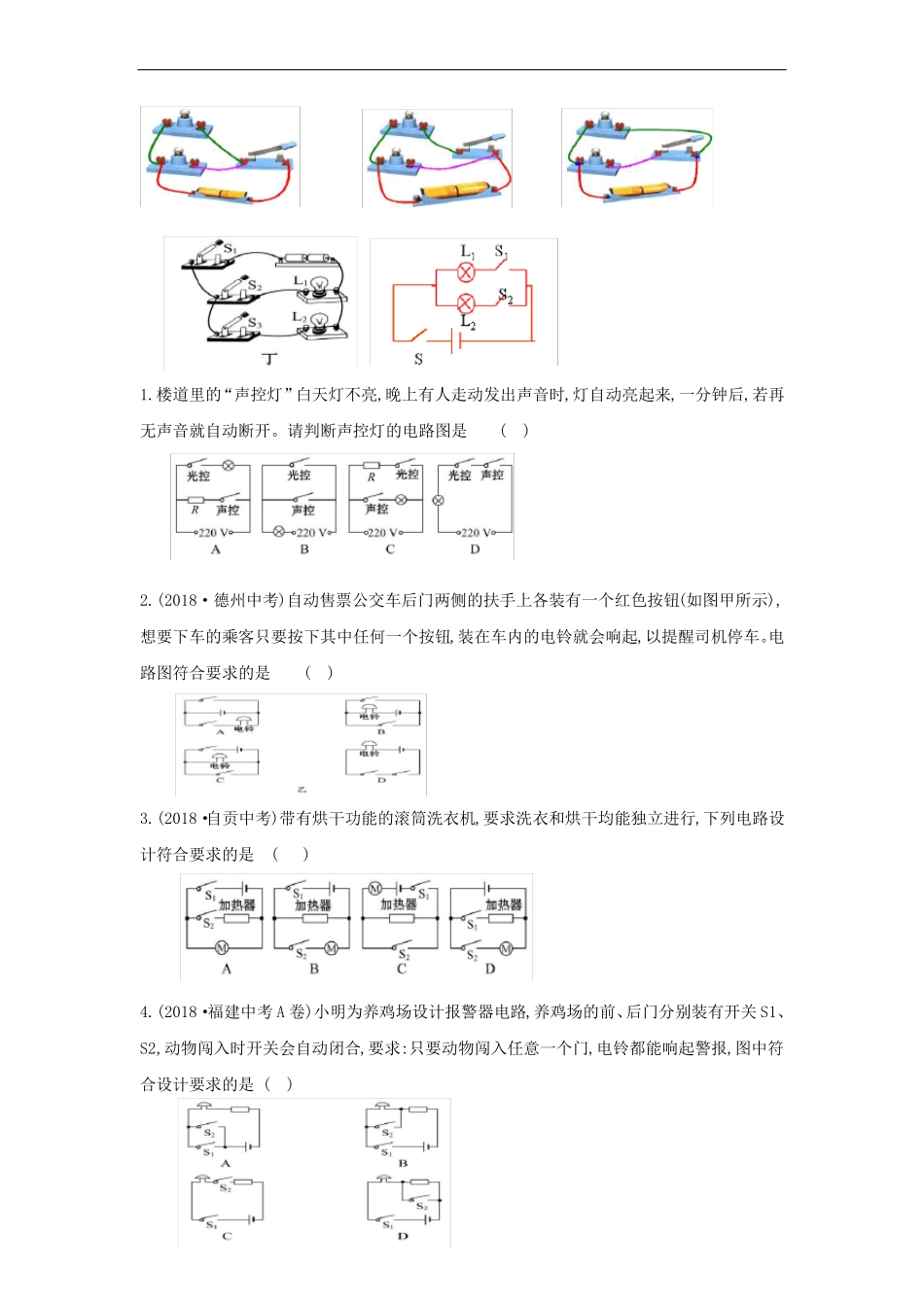

串并联练习题_第2页
2/6

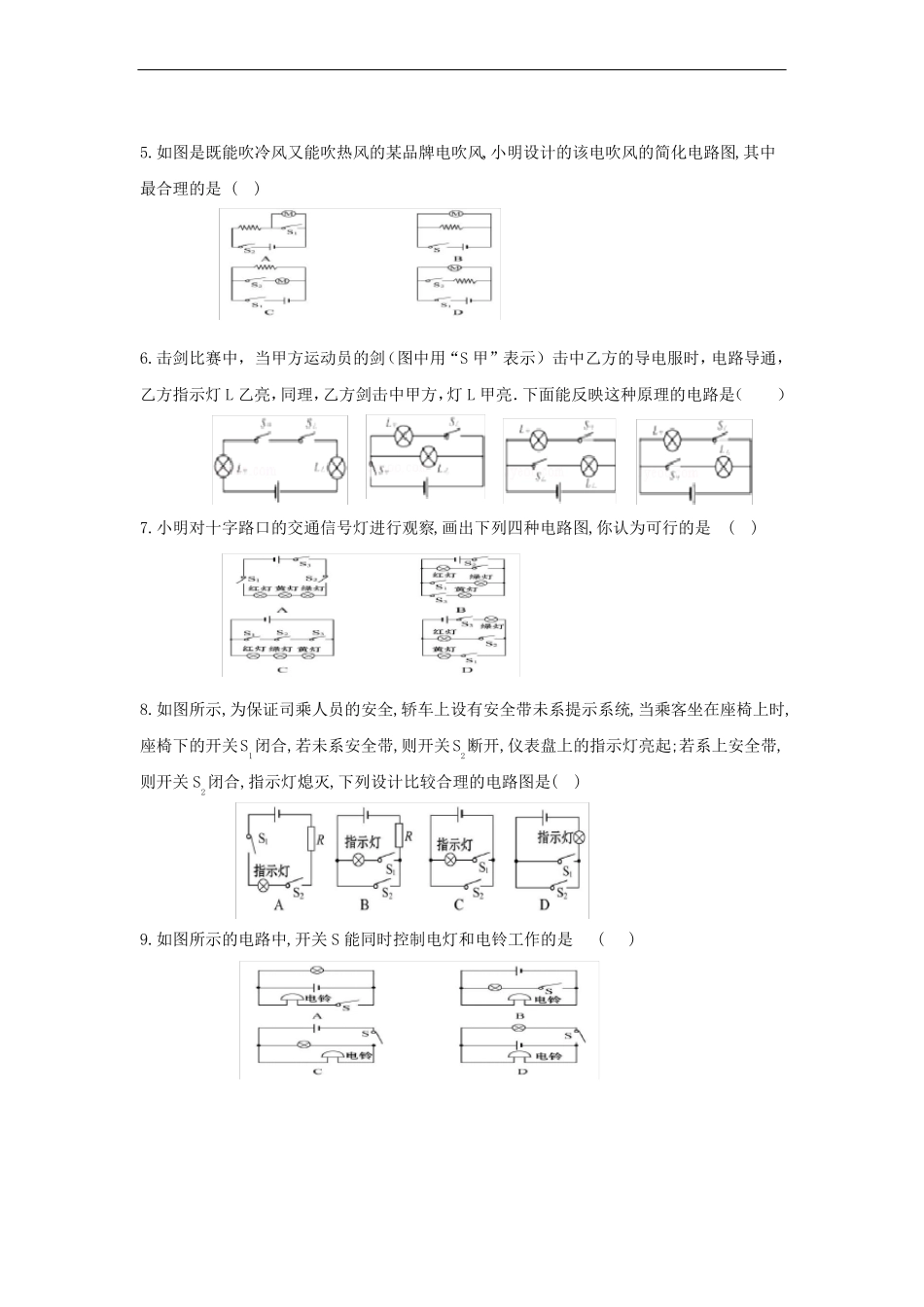

串并联练习题_第3页
3/6
一:区分串并联电路:看有几条路径,用电器是否相互影响例 1:(2018·绥化中考)如图所示,当开关 S 闭合时,灯泡 L1 与 L2 组成串联电路的是 ()例:2:下列给出的用电器中连接方式属于串联的是 ( )A.烘托节日气氛的小彩灯——满天星B.道路两旁的路灯C.家中的电视和电脑等家用电器D.教室里照明用的日光灯二:开关变化引起电路的变化例 1:L1 与 L2 串联:___________________L1 与 L2 并联:___________________电源短路:______________________练习 1、如图所示的电路中,下列说法正确的是 ()A. 同时闭合开关 S1 和 S3、断开 S2,电灯 L1 与 L2 是串联的B. 若只闭合开关 S2,电灯 L1 和 L2 是并联的C. 同时闭合开关 S1 和 S2、断开 S3,电灯 L1 不亮 L2 亮D.只闭合 S3,电灯 L2 不亮 L1 亮例:2:L1 与 L2 串联:___________________L1 与 L2 并联:___________________电源短路:______________________练习 2.关于如图所示的电路图,下列说法正确的是 ( )A.闭合 S2,断开 S1、S3时,电路是并联的B.闭合 S1、S3,断开 S2时,L1和 L2都能发光C.闭合 S1、S2,断开 S3时,只有 L2发光D.闭合 S2、S3,断开 S1时,只有 L1发光三:根据实际情况选择电路图1.楼道里的“声控灯”白天灯不亮,晚上有人走动发出声音时,灯自动亮起来,一分钟后,若再无声音就自动断开。请判断声控灯的电路图是( )2.(2018·德州中考)自动售票公交车后门两侧的扶手上各装有一个红色按钮(如图甲所示),想要下车的乘客只要按下其中任何一个按钮,装在车内的电铃就会响起,以提醒司机停车。电路图符合要求的是3.(2018·自贡中考)带有烘干功能的滚筒洗衣机,要求洗衣和烘干均能独立进行,下列电路设计符合要求的是( )( )4.(2018·福建中考 A 卷)小明为养鸡场设计报警器电路,养鸡场的前、后门分别装有开关 S1、S2,动物闯入时开关会自动闭合,要求:只要动物闯入任意一个门,电铃都能响起警报,图中符合设计要求的是 ( )5.如图是既能吹冷风又能吹热风的某品牌电吹风,小明设计的该电吹风的简化电路图,其中最合理的是 ( )6.击剑比赛中,当甲方运动员的剑(图中用“S 甲”表示)击中乙方的导电服时,电路导通,乙方指示灯 L 乙亮,同理,乙方剑击中甲方,灯 L 甲亮.下面能反映这种原理的电路是()7.小明对十字路口的交通信号灯进行观察,画出下列四种电路图,你认为可行的是( )8.如图所示,为保证司乘人员的安全,轿车上设...
