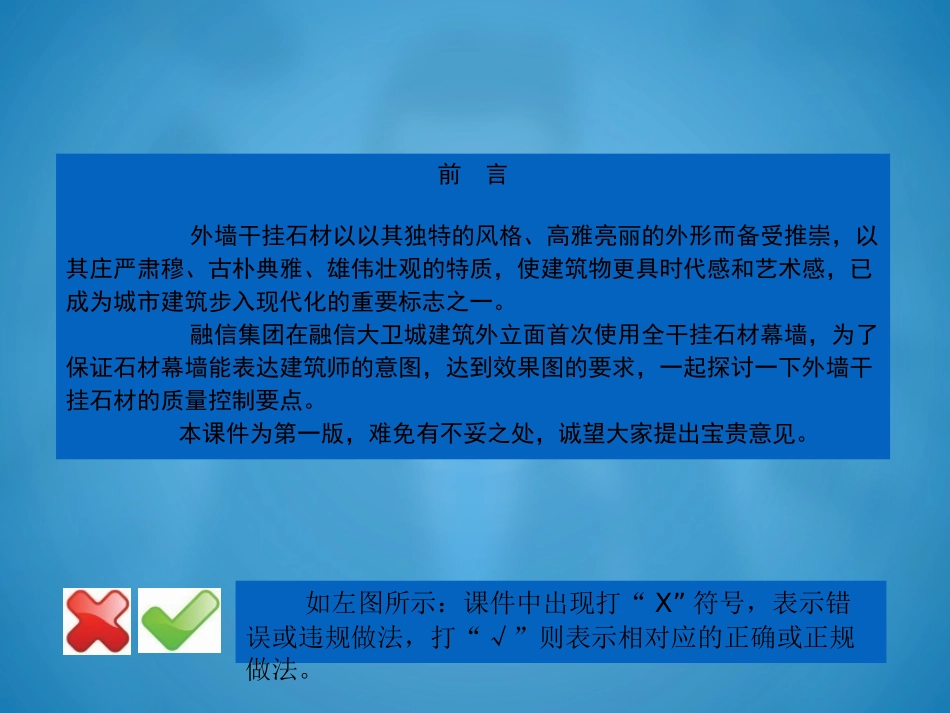

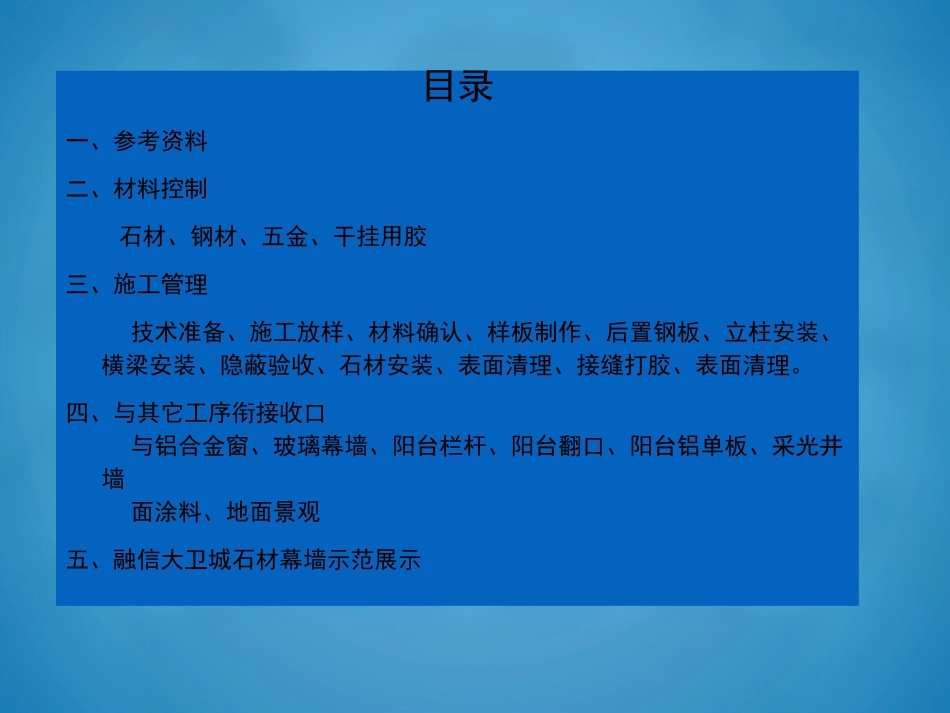

外墙石材幕墙工程质量标准工法示范总经办黄世华制作20XX年6月30日第一版前言外墙干挂石材以以其独特的风格、高雅亮丽的外形而备受推崇，以其庄严肃穆、古朴典雅、雄伟壮观的特质，使建筑物更具时代感和艺术感，已成为城市建筑步入现代化的重要标志之一。融信集团在融信大卫城建筑外立面首次使用全干挂石材幕墙，为了保证石材幕墙能表达建筑师的意图，达到效果图的要求，一起探讨一下外墙干挂石材的质量控制要点。本课件为第一版，难免有不妥之处，诚望大家提出宝贵意见。如左图所示：课件中出现打“X”符号，表示错误或违规做法，打“√”则表示相对应的正确或正规做法。目录一、参考资料二、材料控制石材、钢材、五金、干挂用胶三、施工管理技术准备、施工放样、材料确认、样板制作、后置钢板、立柱安装、横梁安装、隐蔽验收、石材安装、表面清理、接缝打胶、表面清理。四、与其它工序衔接收口与铝合金窗、玻璃幕墙、阳台栏杆、阳台翻口、阳台铝单板、采光井墙面涂料、地面景观五、融信大卫城石材幕墙示范展示1、参考资料1、金属与石材幕墙工程技术规范JGJ133-20012、混凝土结构后锚固技术规程JGJ145-20043、建筑装饰装修工程质量验收规范GB50210-20014、建筑施工高处作业安全技术规范JGJ90-915、建筑用硅酮结构密封胶GB/16776-20036、干挂石材幕墙用环氧胶粘剂JC887-20017、高强耐侯结构钢GB/T41718、焊接结构用耐侯钢GB/T41729、干挂饰面石材及其金属挂件JC830.1-830.2—200510、建筑设计防火规范GBJ16-87(2001年版)11、建筑幕墙质量验收标准GB5021012、建筑幕墙工程质量检测标准JGJ/T139-200113、外幕墙装饰工程施工合同及其附件14、外幕墙装饰工程施工图纸2、材料控制石材—样品确认材料样板的选定:材料加工前必须对由建设单位建筑设计师对主样板进行确认，并封存。设计师签名确认沙漠棕大啡珠金麻利石材—矿源确认在石材供应商提供矿源点样品与设计确认样品基本一致的情况下，对矿源进行考察，确认矿源点整体颜色纹路的稳定性，成材率以及开采荒料是否能满现场施工需要，包括质量、进度的要求。沙漠棕矿源沙漠棕荒料矿山开采出来的荒料，根据每一个层面按顺序进行编号，编号按开采顺序编，同一个立面石材应在同一开采层。石材—板材加工重点是在毛板开出后应立即与样板比较，符合后在毛板上进行编号，后续工序按编号顺序进行加工，以保证同一层面开采的石材用在同一立面。粗加工完成后，对加工好的板材进行板面光度、板材平整度、板面胶补质量等验收。“荒料切割”后在“开取毛板”上进行编号，后续工序按编号顺序进行加工，以保证同一层面开采的石材用在同一立面。石材表面必须在粗磨后刷一道AB胶作防护处理后再进行抛光。——补胶石材—防护处理防护到位，形成荷叶效应，水珠滚动。成品石材六个表面采用油性防水的美国“道康宁”或德国的“雅科美AKEMI”石材防护剂作防护处理。注意事项：1、处理表面必须是清洁的、干燥的且无涂层。2、理想工作温度5~15℃℃，辊、喷或涂刷后避免阳光直接照射及防潮，6小时左右直到产品完全硬化，防水效果形成防护不到位，石材吸水变色，水流淌。石材—装箱打包1、单箱总重量不得超过0.8吨。2、木箱垫板、围边、盖板等选用优质条木，确保强度可靠。3、板材装箱时大理石光面对光面，中间用泡沫或珍珠棉隔开，用珍珠棉包裹四角，防止崩角，花岗石光面对背面包装，中间用泡沫或珍珠棉隔开。4、所有箱内空隙必须用泡沫填充塞实，不能有任何空隙与晃动。箱内泡沫必须干净无污，无杂物。钢架—槽钢、角钢热镀锌颜色较暗，表面色泽不均。1.应保证采用热镀锌钢构件，包括槽钢、角钢、后置钢板等，规格尺寸应符合设计要求。2.冷镀层均匀，厚度很薄；热镀层较厚，厚度不均匀。3.冷镀层因为较薄，耐蚀性较差；热镀层因为较厚是冷镀锌的几十倍，而且与基体金属形成渗入层，耐蚀性好。4.热镀锌外观较电镀锌稍微粗糙，呈银白色，外观容易产生工艺水纹和少许滴瘤，尤其是在工件的一端较为明显。冷镀锌表面光亮，色泽均匀。五金—挂件、螺栓不锈钢试液滴试后呈蓝灰色——3041.以上外露五金件应保证采用奥氏体304牌号不锈钢材质，规格尺寸应符合设计要求。2....
