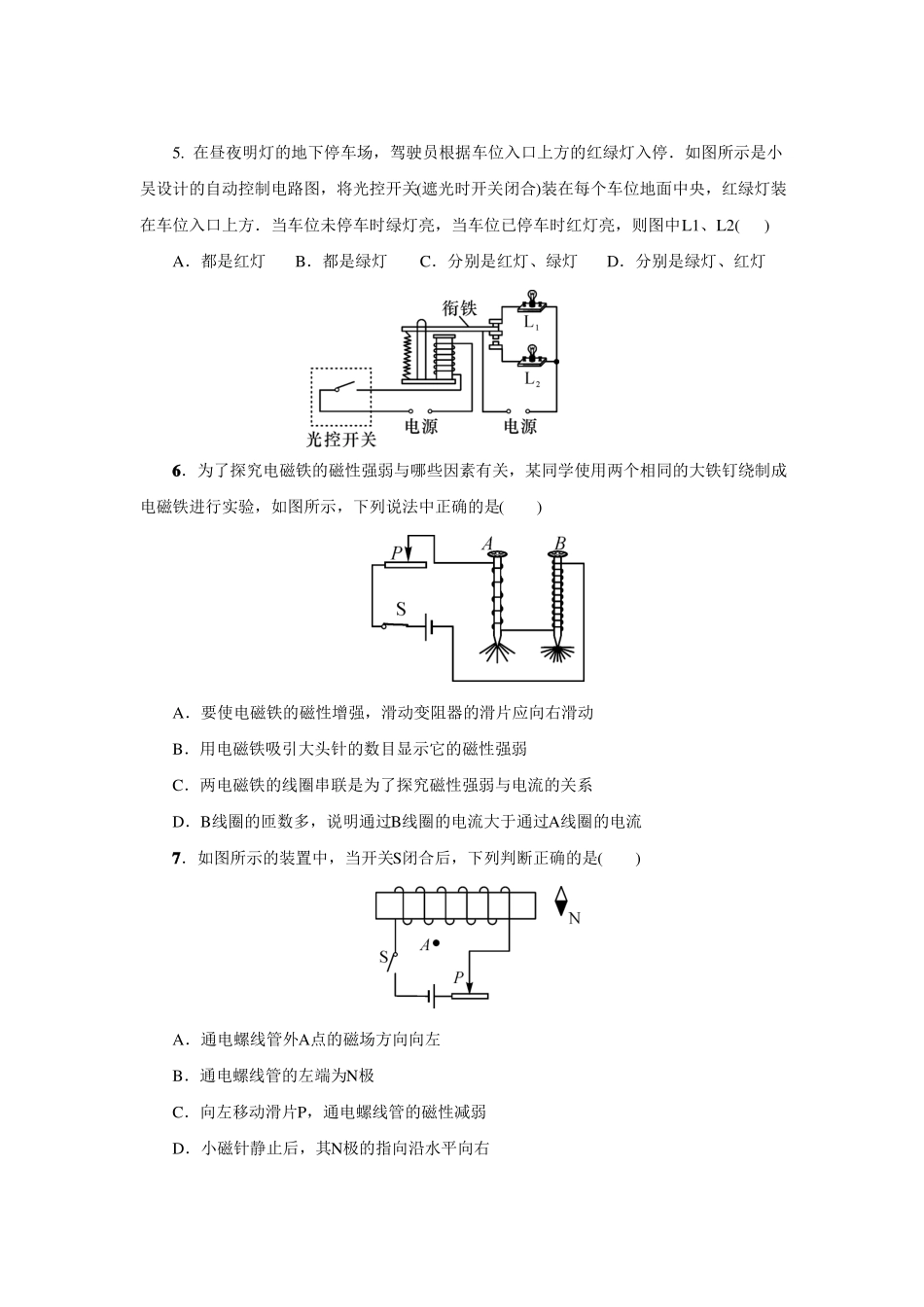

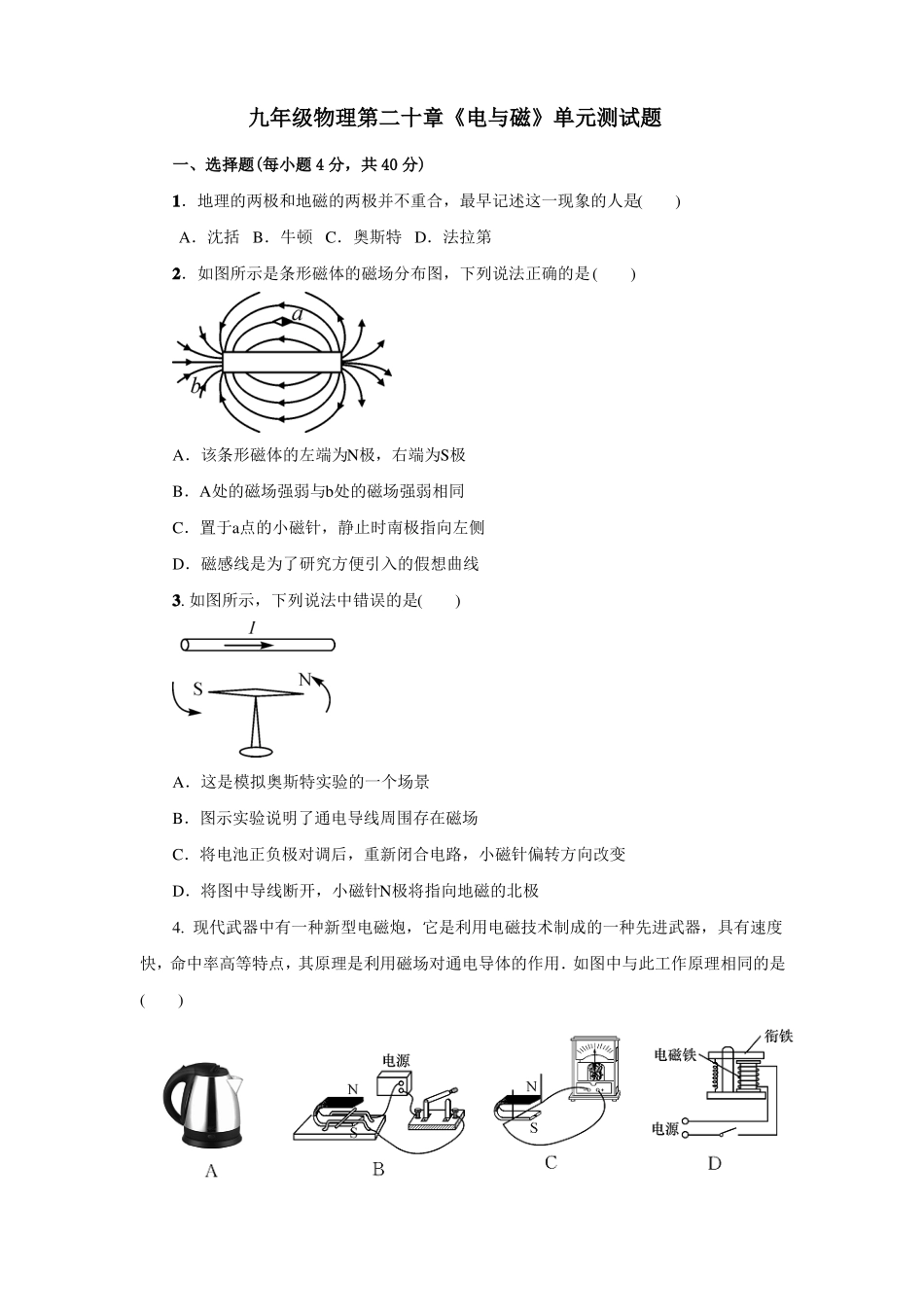

九年级物理第二十章《电与磁》单元测试题一、选择题(每小题 4 分，共 40 分)1．地理的两极和地磁的两极并不重合，最早记述这一现象的人是()A．沈括 B．牛顿 C．奥斯特 D．法拉第2．如图所示是条形磁体的磁场分布图，下列说法正确的是 ()A．该条形磁体的左端为N极，右端为S极B．A处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感线是为了研究方便引入的假想曲线3. 如图所示，下列说法中错误的是()A．这是模拟奥斯特实验的一个场景B．图示实验说明了通电导线周围存在磁场C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变D．将图中导线断开，小磁针N极将指向地磁的北极4. 现代武器中有一种新型电磁炮，它是利用电磁技术制成的一种先进武器，具有速度快，命中率高等特点，其原理是利用磁场对通电导体的作用．如图中与此工作原理相同的是()5. 在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图所示是小吴设计的自动控制电路图，将光控开关(遮光时开关闭合)装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2()A．都是红灯B．都是绿灯C．分别是红灯、绿灯D．分别是绿灯、红灯6．为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是()A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动B．用电磁铁吸引大头针的数目显示它的磁性强弱C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流7．如图所示的装置中，当开关S闭合后，下列判断正确的是()A．通电螺线管外A点的磁场方向向左B．通电螺线管的左端为N极C．向左移动滑片P，通电螺线管的磁性减弱D．小磁针静止后，其N极的指向沿水平向右8．如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是 ()A．该装置探究的是电动机的原理B．该装置探究的是发动机的原理C．只改变电流方向时，通电导体的受力方向不变D．只改变磁场方向时，通电导体的受力方向不变9．关于下列四幅图的说法正确的是 ()A．甲图的实验说明磁场能产生电流B．乙图的实验所揭示的原理可制成发电机C．丙图是演示电磁感应现象的实验装置D．丁图中麦克风应用了磁场对电流的作用10．如图为直流电动机的工作原理图．以下相关的分析中正确的是(A．电动机工作过程中...
