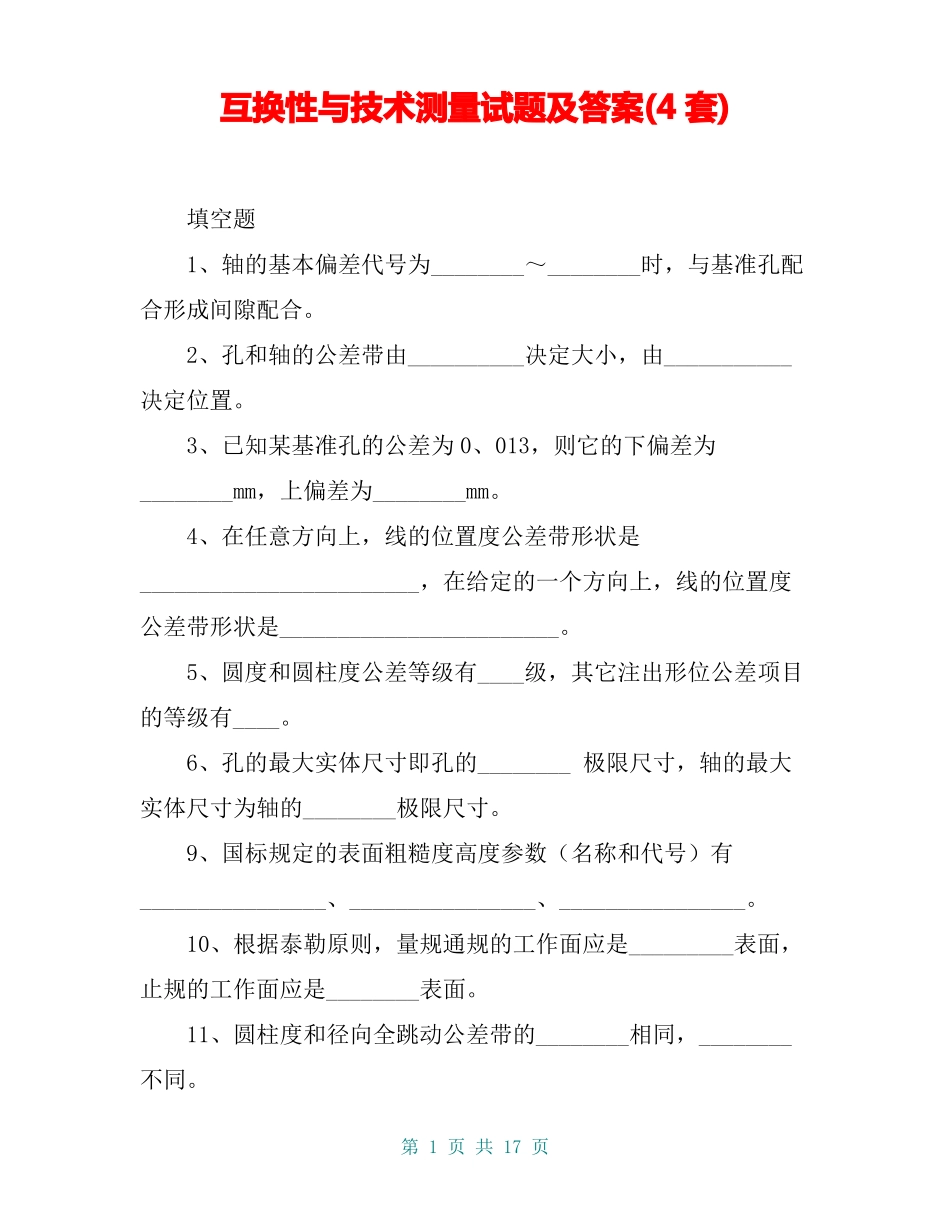

互换性与技术测量试题及答案(4 套)填空题1、轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。2、孔和轴的公差带由__________决定大小，由___________决定位置。3、已知某基准孔的公差为 0、013，则它的下偏差为________mm，上偏差为________mm。4、在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。5、圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。6、孔的最大实体尺寸即孔的________•极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。9、国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。10、根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。11、圆柱度和径向全跳动公差带的________相同，________不同。第 1 页 共 17 页一、 判断题（若正确请在题后的括弧内打“√”）1、零件尺寸的公差等级越高，其基本偏差的绝对值就越小。( )2、φ30M8／h7 和 φ30H8／m7 的配合性质相同。( )3、作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。( )4、直线度公差带一定是距离为公差值 t 的两平行平面之间的区域。( )5、当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。( )7、测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。( )8、光滑极限量规通规的基本尺寸等于工件的最大极限尺寸。( )9、零件的实际尺寸越接近其基本尺寸就越好。( )10、使用的量块数越多，组合出的尺寸越准确。( )三、某基孔制配合，基本尺寸为，孔公差为 0、039mm，轴公差为 0、025mm，已知配合的最小间隙是＋0、009 mm，试确定孔、轴极限偏差，画出孔、轴尺寸公差带图。四、某仪器已知其标准偏差为 σ=±0、002mm，用以对某零件进行 4 次等精度测量，测量值为 67、020、67、019、67、018、67、015mm，试求测量结果。第 2 页 共 17 页五、在某仪器上对轴尺寸进行 10 次等精度测量，得到数据如下：20、008、20、004、20、008、20、010、20、007、20、008、20、007、20、006、20、008、20、005mm。若已知在测量过程中破在系统误差和粗大误差，试分别求出以单次测量值作结果和以算术平均值作结果的极限误差。六、试将下列技术要求标注在图上。（1）大...
