井下作业施工工序质量标准汇编改

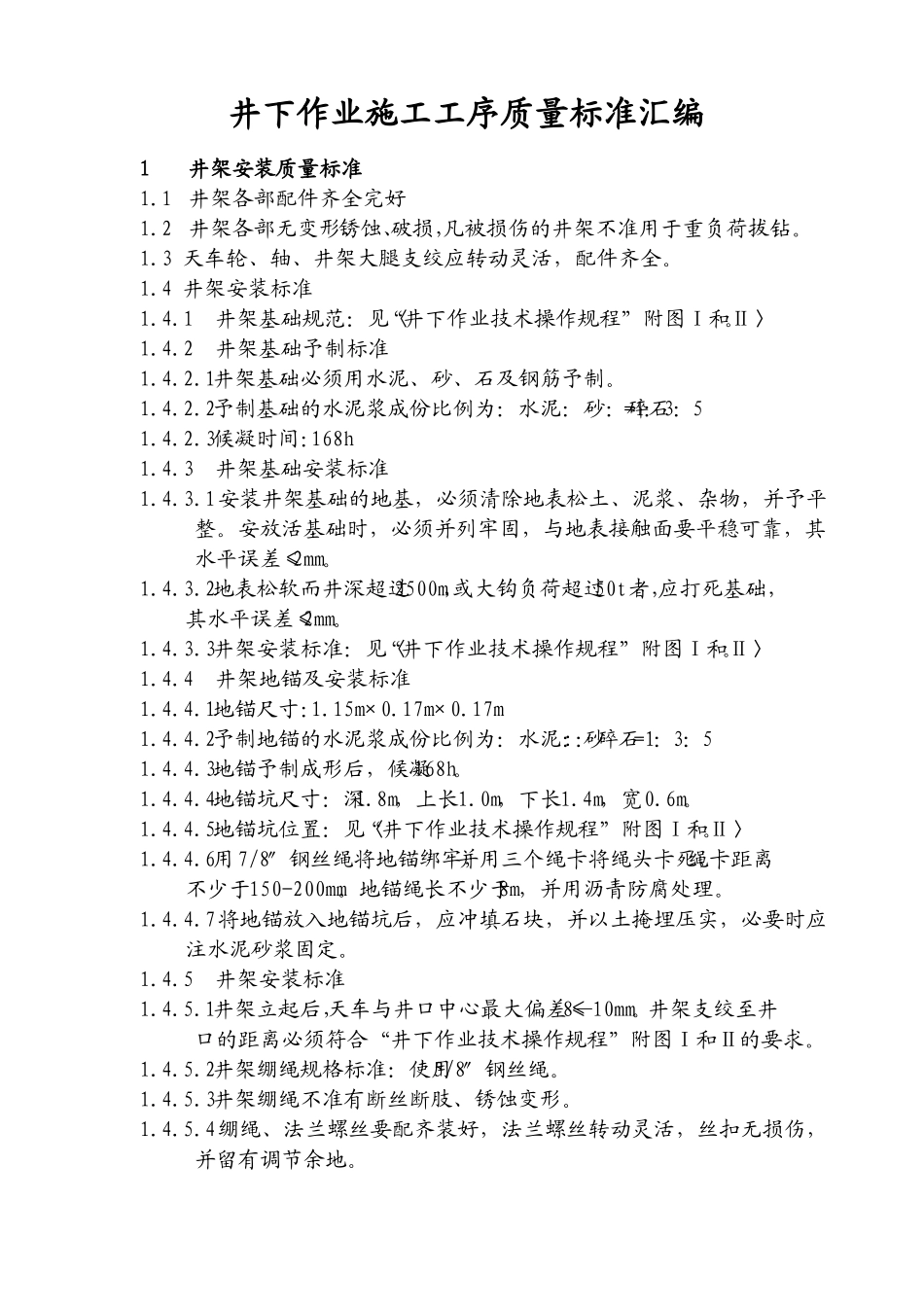

井下作业施工工序质量标准汇编1井架安装质量标准1.1 井架各部配件齐全完好1.2 井架各部无变形、锈蚀、破损，凡被损伤的井架不准用于重负荷拔钻。1.3 天车轮、轴、井架大腿支绞应转动灵活，配件齐全。1.4 井架安装标准1.4.1井架基础规范：见〈“井下作业技术操作规程”附图Ⅰ和Ⅱ〉。1.4.2井架基础予制标准1.4.2.1井架基础必须用水泥、砂、石及钢筋予制。1.4.2.2予制基础的水泥浆成份比例为：水泥：砂：碎石=1：3：51.4.2.3候凝时间：168h1.4.3井架基础安装标准1.4.3.1安装井架基础的地基，必须清除地表松土、泥浆、杂物，并予平整。安放活基础时，必须并列牢固，与地表接触面要平稳可靠，其水平误差≤2mm。1.4.3.2地表松软而井深超过2500m，或大钩负荷超过50t者，应打死基础，其水平误差≤2mm。1.4.3.3井架安装标准：见〈“井下作业技术操作规程”附图Ⅰ和Ⅱ〉。1.4.4井架地锚及安装标准1.4.4.1地锚尺寸：1.15m×0.17m×0.17m1.4.4.2予制地锚的水泥浆成份比例为：水泥：砂:：碎石=1：3：51.4.4.3地锚予制成形后，候凝168h。1.4.4.4地锚坑尺寸：深1.8m，上长1.0m，下长1.4m，宽0.6m。1.4.4.5地锚坑位置：见〈“井下作业技术操作规程”附图Ⅰ和Ⅱ〉。1.4.4.6用7/8″钢丝绳将地锚绑牢，并用三个绳卡将绳头卡死，绳卡距离不少于150-200mm。地锚绳长不少于8m，并用沥青防腐处理。1.4.4.7将地锚放入地锚坑后，应冲填石块，并以土掩埋压实，必要时应注水泥砂浆固定。1.4.5井架安装标准1.4.5.1井架立起后，天车与井口中心最大偏差≤8—10mm。井架支绞至井口的距离必须符合“井下作业技术操作规程”附图Ⅰ和Ⅱ的要求。1.4.5.2井架绷绳规格标准：使用5/8″钢丝绳。1.4.5.3井架绷绳不准有断丝断肢、锈蚀变形。1.4.5.4绷绳、法兰螺丝要配齐装好，法兰螺丝转动灵活，丝扣无损伤，并留有调节余地。1.4.5.5每个绳头的绷绳卡子不得少于三个，绳卡规格符合要求。每个绳卡距离不少于150-200mm。1.4.5.6井架立起后，绷绳必须避开电线三米以上。1.4.6井架使用与调整标准1.4.6.1作业施工前，必须对井架安装质量进行检查，凡不符合本节规定“井架安装质量标准”的，应予整改。1.4.6.2施工前要调整井架，要求天车与井口中心偏差≤5mm，起下作业时，管柱或下井工具，不得与井口挂碰、磨擦。1.4.6.3处理事故或重负荷拔钻的施工井，必须装地滑车，以防井架被拉翻。地滑车严禁拴在井架大腿上。1.4.6.4施工过程中，每24小时应对天车进行一次保养，并认真检查井架基础与各固...
