井下配电点安装标准为了进一步加强机电设备现场运行管理，全面提升矿井安全生产标准化水平，针对矿井临时配电点较多，且移动频繁，管理难度大的特点，根据相关法规及机电设备完好标准，特对配电点管理（配电点仅指井下临时移变、供、配电硐室）制定统一标准
本标准中规定方向均以人在配电点外面对栅栏为标准
总体要求：1、掘进顺槽内自巷道开口向掘进方向 50 米处设置一个移变硐室，每增加 1000 米供电距离增设一个移变硐室，移变硐室规格 2 米深、8米长（1 台移变）、全巷道高
2、配电点必须选择在标高相对周围环境较高的无积水、相对干燥的联巷或巷道，配电硐室内要保持卫生清洁
3、配电点必须进行地面硬化
如遇特殊情况无法进行硬化时，必须经机电矿长同意
未进行地面硬化的配电点内必须使用直径2cm以下碎石铺垫，碎石厚度保证在5cm 以上，并铺垫平整；碎石铺垫不合格的必须使用红砖铺平
4、配电点硐室长度超过6m 时，必须在硐室的两端各设1 个出口
5、为方便检修，配电点内各种设备与墙壁之间应留出 0
5m 以上的通道，各种设备相互之间，应留出 0
8m 以上的通道
对不需从两侧或后面进行检修的设备，可不留通道

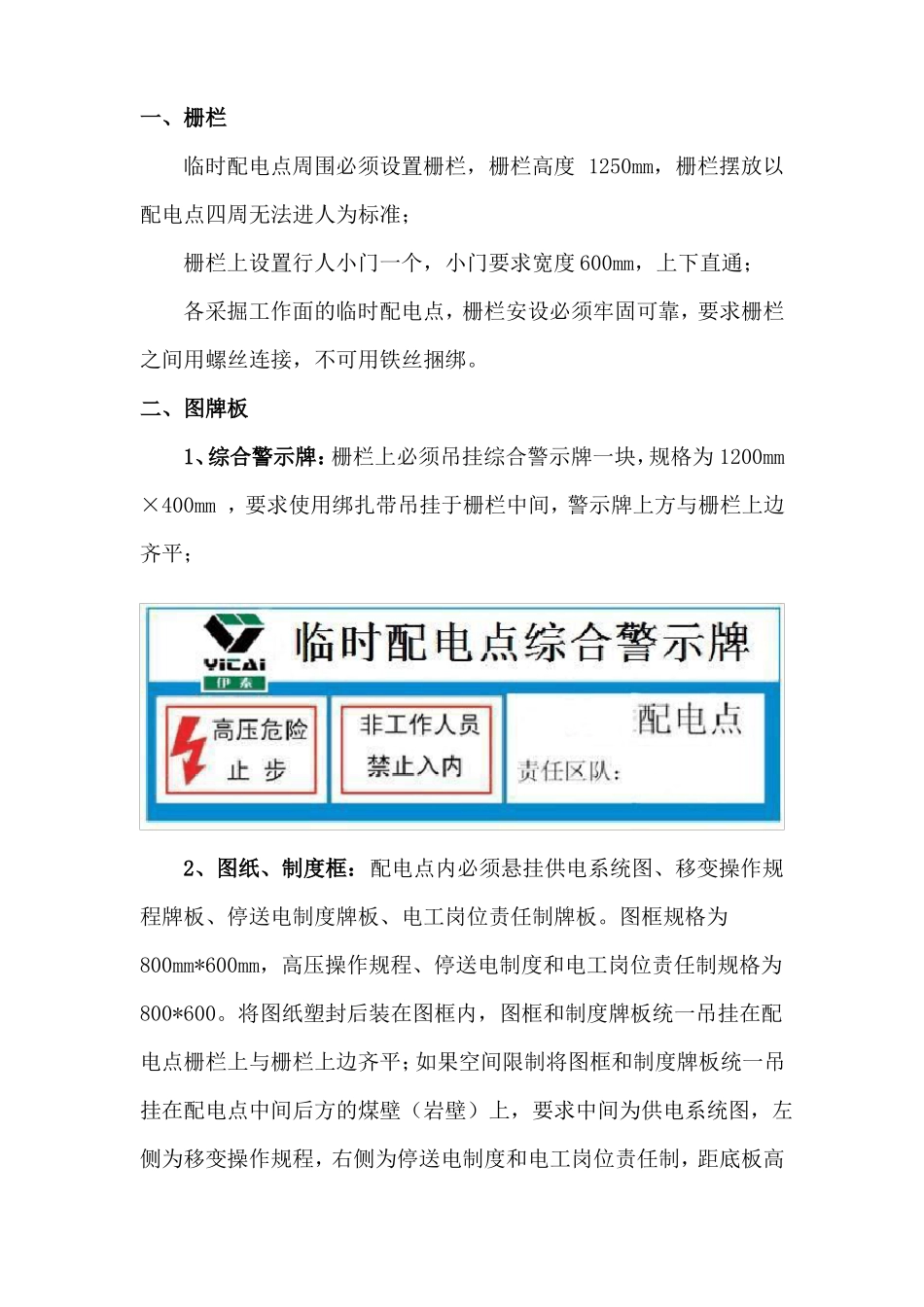

具体要求：一、栅栏临时配电点周围必须设置栅栏，栅栏高度 1250mm，栅栏摆放以配电点四周无法进人为标准；栅栏上设置行人小门一个，小门要求宽度 600mm，上下直通；各采掘工作面的临时配电点，栅栏安设必须牢固可靠，要求栅栏之间用螺丝连接，不可用铁丝捆绑
二、图牌板1、综合警示牌：栅栏上必须吊挂综合警示牌一块，规格为 1200mm×400mm ，要求使用绑扎带吊挂于栅栏中间，警示牌上方与栅栏上边齐平；2、图纸、制度框：配电点内必须悬挂供电系统图、移变操作规程牌板、停送电制度牌板、电工岗位责任制牌板
图框规格为800mm*600mm，高压操作规程、停送电制度和电工岗位责任制规格为800*600
