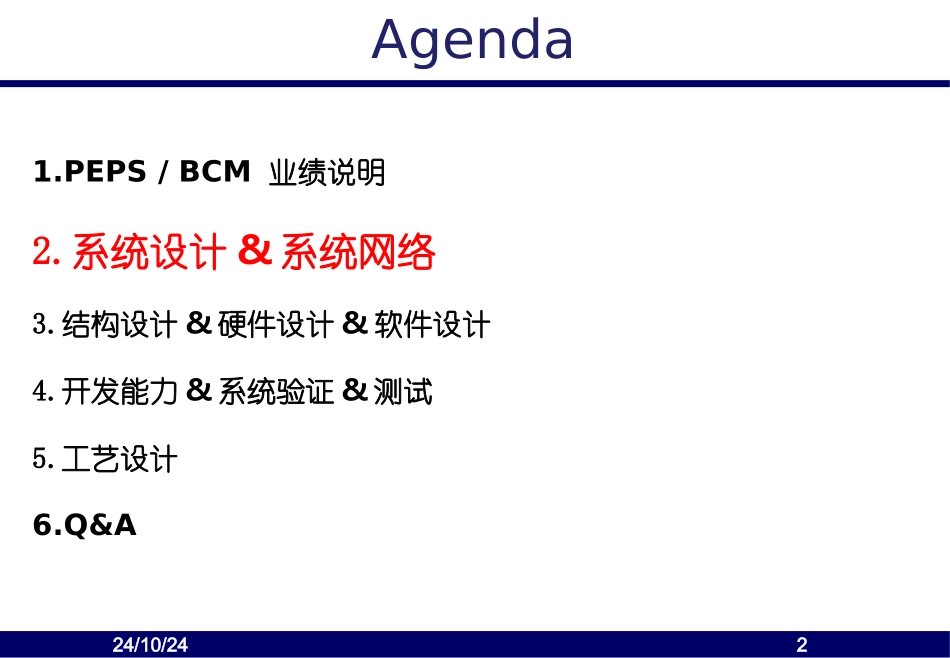

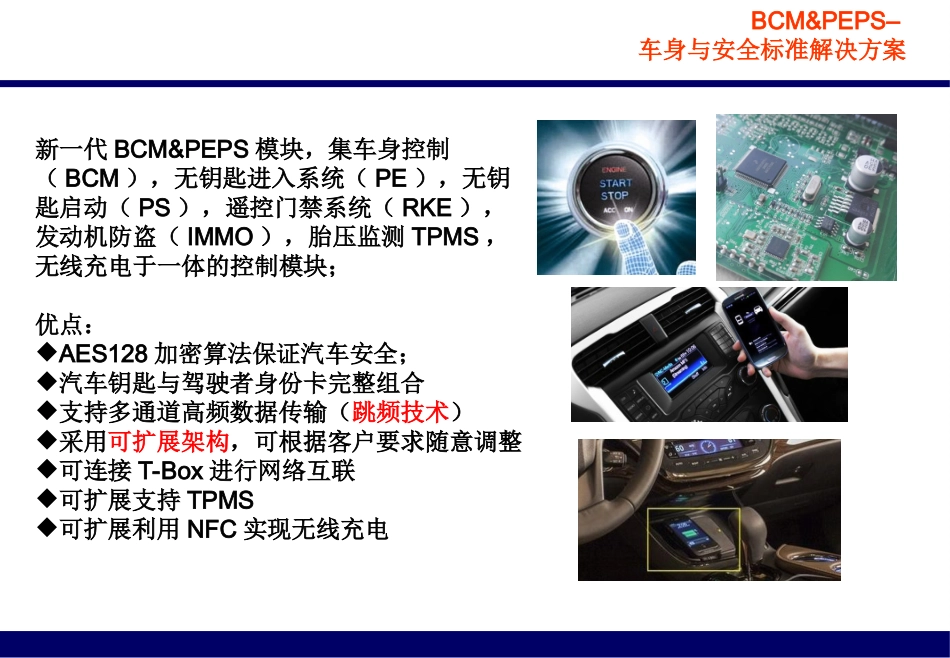

无钥匙系统PEPS&BCM一体式技术方案24/10/242Agenda1.PEPS/BCM业绩说明2.系统设计&系统网络3.结构设计&硬件设计&软件设计4.开发能力&系统验证&测试5.工艺设计6.Q&ABCM&PEPS–车身与安全标准解决方案新一代BCM&PEPS模块，集车身控制（BCM），无钥匙进入系统（PE），无钥匙启动（PS），遥控门禁系统（RKE），发动机防盗（IMMO），胎压监测TPMS，无线充电于一体的控制模块；优点：AES128加密算法保证汽车安全；汽车钥匙与驾驶者身份卡完整组合支持多通道高频数据传输（跳频技术）采用可扩展架构，可根据客户要求随意调整可连接T-Box进行网络互联可扩展支持TPMS可扩展利用NFC实现无线充电24/10/24424/10/244高频无线电高频无线电434.42MHz434.42MHz外外LFLF天线（天线（3pcs)3pcs)内内LFLF天线（天线（5pcs)5pcs)外外LFLF天线（天线（3pcs)3pcs)内内LFLF天线（天线（5pcs)5pcs)SmartKeySmartKey位置信息位置信息125KHz125KHzIMMO基站PDULFDriver继电器盒ACCACCIGN1IGN1IGN2IGN2TCUTCUTCUTCULINBUS开关信号开关信号车门闭锁器后备箱解锁器车门闭锁器后备箱解锁器PEPS&BCMPEPS&BCMIPCIPCIPCIPC门把手/行李箱请求门把手/行李箱请求Transponder125KHz125KHzI/O智能钥匙智能钥匙SmartKeyDST80加密算法3DAFE变速箱锁变速箱锁Buzzer引擎室引擎室蜂鸣器蜂鸣器引擎室引擎室蜂鸣器蜂鸣器CRANKCRANK背景背景LEDLEDECMECMECMECM电子转向锁电子转向锁ESCLESCL电子转向锁电子转向锁ESCLESCLENABLEENABLEBPMBPM反馈信号反馈信号CANBUS500kbpsABSABSABSABSBPM刹车开关（AT/MT）刹车开关（AT/MT）离合开关（MT）离合开关（MT）变速杆N档（MT）变速杆N档（MT）车速Speed车速Speed一键启动开关一键启动开关一键启动开关一键启动开关ONON信号信号I/OPEPS&BCM系统图系统图车窗升降电机车窗升降电机powerpower前后雨刮、洗涤电机前后雨刮、洗涤电机左右后视镜左右后视镜灯光系统灯光系统I/ORELAYCANDriverLINDriverHSDLSD雨量雨量传感器传感器雨量雨量传感器传感器组合组合开关开关组合组合开关开关电动电动窗开关窗开关电动电动窗开关窗开关优缺点：集成方案分布式（传统方案）成本低高功能扩展方便一般安装尺寸小大数据通信非常容易一般线束数量较少一般故障排查容易一般维修费用较高一般方案比较方案比较网络拓朴图网络拓朴图24/10/246PEPS&BCMRFLF-PEPSIMMO基站备用电源管理BPM主电源管理PDUECM启动安全加密ESCLPowerPowerCANBUSCANBUSLINBUSLINBUS反馈反馈EnableEnable•通讯网络：PEPS(PDU/BPM/IMMO/BCM)+ECM+IPC+TCU+ABSTCU档位IPC显示门锁雨刮后备箱锁ABS车速OBD诊断灯光GNDGND24/10/2424/10/2477车身控制功能车身控制功能功能分类详细描述门窗控制手动升降、自动降、智能电机控制、时间保护、电流保护、延时关闭灯光控制钥匙灯、小灯、近光灯、远光灯、转向灯/危险警告灯、后雾灯、昼间行车灯、室内灯、大灯自动延时点亮、自动大灯雨刮控制前雨刮低速刮、前雨刮间歇刮、前洗涤高速刮、前雨刮喷水、雨量自动调节、后雨刮控制门锁控制遥控开锁、遥控闭锁、无钥匙开闭锁、遥控上锁失败、二次回防、遥控暂停、行驶自动上锁、停车开锁、寻车功能、行李箱控制、学习功能、碰撞解锁其他门开指示，防盗报警等车身控制功能车身控制功能TMS37F128125/134kHz125/134kHzPEPS主机智能钥匙钥匙搜索3DLF+3DAFE+UHF+MCU时序时序搜索智能钥匙策略搜索智能钥匙策略搜索室内天线为例（先点名再认证的策略）•室内3根天线搜索时间分析室内天线1室内天线2室内天线3SK12点名钥匙序号Tkey_offset符号说明最大值(MS)Twklf发送一个点名LF时间36Twklf_o天线发送点名lf的间隔时间80Tkey_offset两把钥匙对点名的应答时间差30Tauth点名成功后再去认证的延时40msTres钥匙应答的uhf时间27msN_frm扫描帧数每把天线点名一次，点名成功后再认证>=3tFind搜索时间Twklf_o*n+Twklf+Tauth+Tres>=183<=29924/10/249SK12点名SK12点名TwklfTwklf_oSK1认证TauthSK1应答SK1应答SK1应答SK2应答•结论：搜索智能钥匙时间值最快183ms最慢299ms这里为表达两把钥匙的应答时间错开而列TresPEPSIGN1ONEMSseedPeps_keyEms_Release=2认证成功...
