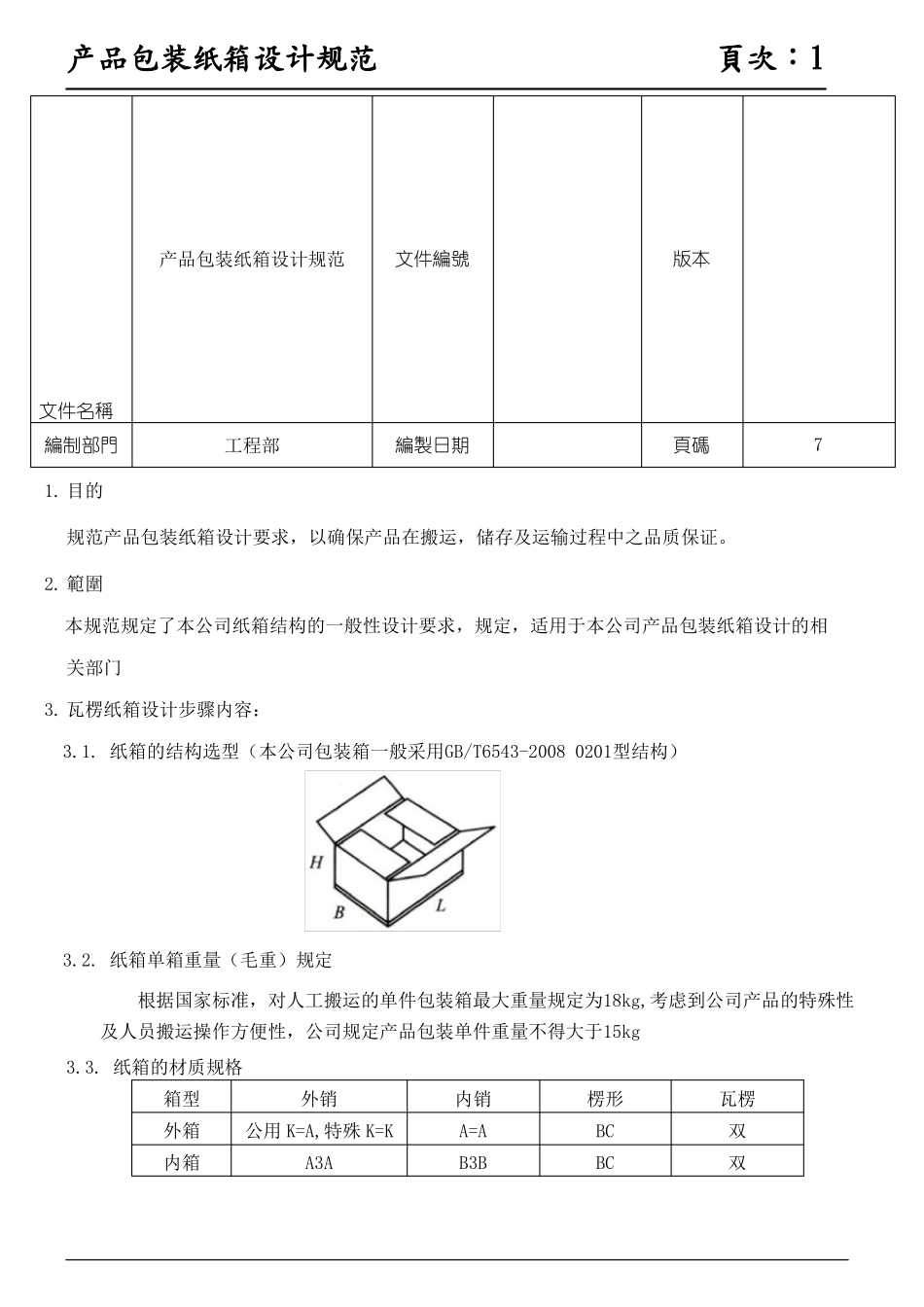

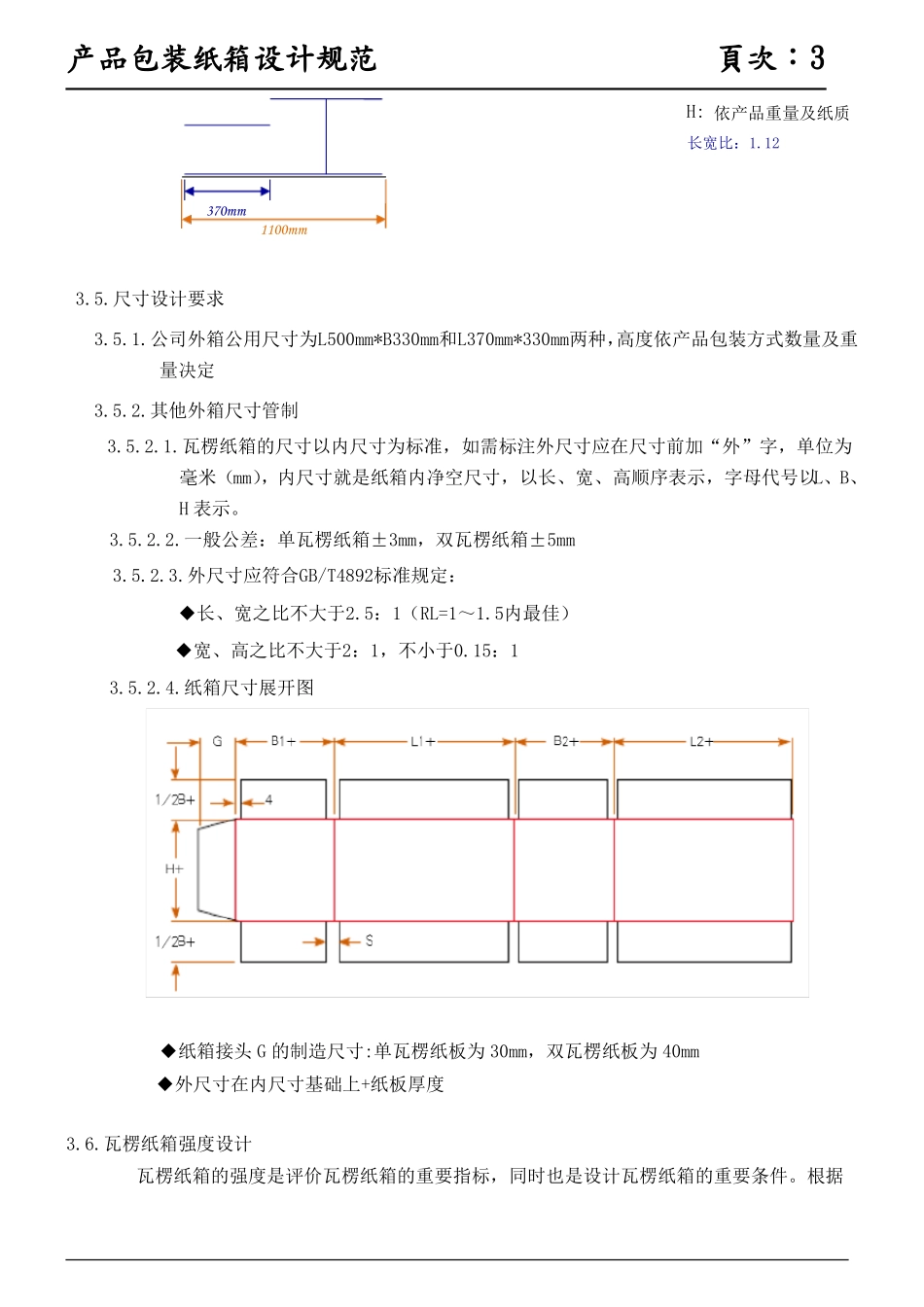

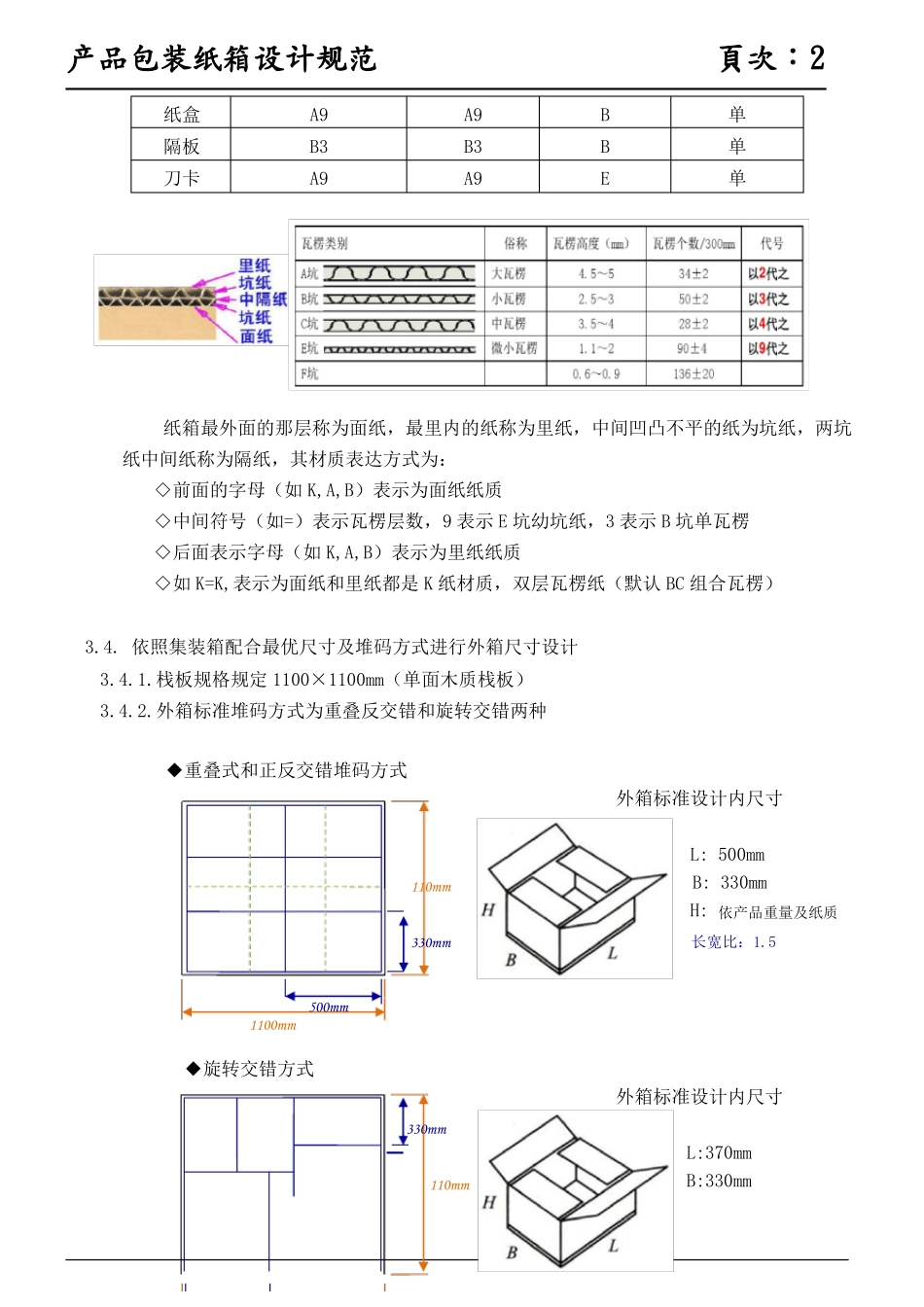

产品包装纸箱设计规范頁次：1产品包装纸箱设计规范文件編號版本文件名稱編制部門1. 目的工程部編製日期頁碼7规范产品包装纸箱设计要求，以确保产品在搬运，储存及运输过程中之品质保证。2. 範圍本规范规定了本公司纸箱结构的一般性设计要求，规定，适用于本公司产品包装纸箱设计的相关部门3. 瓦楞纸箱设计步骤内容：3.1. 纸箱的结构选型（本公司包装箱一般采用GB/T6543-2008 0201型结构）3.2. 纸箱单箱重量（毛重）规定根据国家标准，对人工搬运的单件包装箱最大重量规定为18kg,考虑到公司产品的特殊性及人员搬运操作方便性，公司规定产品包装单件重量不得大于15kg3.3. 纸箱的材质规格箱型外箱内箱外销公用 K=A,特殊 K=KA3A内销A=AB3B楞形BCBC瓦楞双双产品包装纸箱设计规范頁次：2纸盒隔板刀卡纸箱最外面的那层称为面纸，最里内的纸称为里纸，中间凹凸不平的纸为坑纸，两坑纸中间纸称为隔纸，其材质表达方式为：◇前面的字母（如 K,A,B）表示为面纸纸质◇中间符号（如=）表示瓦楞层数，9 表示 E 坑幼坑纸，3 表示 B 坑单瓦楞◇后面表示字母（如 K,A,B）表示为里纸纸质◇如 K=K,表示为面纸和里纸都是 K 纸材质，双层瓦楞纸（默认 BC 组合瓦楞）3.4. 依照集装箱配合最优尺寸及堆码方式进行外箱尺寸设计3.4.1.栈板规格规定 1100×1100mm（单面木质栈板）3.4.2.外箱标准堆码方式为重叠反交错和旋转交错两种A9B3A9A9B3A9BBE单单单◆重叠式和正反交错堆码方式外箱标准设计内尺寸 L: 500mm110mm B: 330mm H: 依产品重量及纸质330mm长宽比：1.5500mm1100mm◆旋转交错方式外箱标准设计内尺寸330mm110mmL:370mmB:330mm产品包装纸箱设计规范頁次：3370mm1100mm3.5.尺寸设计要求 3.5.1.公司外箱公用尺寸为L500mm*B330mm和L370mm*330mm两种，高度依产品包装方式数量及重量决定 3.5.2.其他外箱尺寸管制 3.5.2.1.瓦楞纸箱的尺寸以内尺寸为标准，如需标注外尺寸应在尺寸前加“外”字，单位为H: 依产品重量及纸质长宽比：1.12毫米（mm），内尺寸就是纸箱内净空尺寸，以长、宽、高顺序表示，字母代号以L、B、H 表示。 3.5.2.2.一般公差：单瓦楞纸箱±3mm，双瓦楞纸箱±5mm 3.5.2.3.外尺寸应符合GB/T4892标准规定：◆长、宽之比不大于2.5：1（RL=1～1.5内最佳）◆宽、高之比不大于2：1，不小于0.15：1 3.5.2.4.纸箱尺寸展开图◆纸箱接头 G 的制造尺寸:单瓦楞纸板为 30mm，双瓦楞纸板为 40mm◆外尺寸在内尺寸基础上+纸板厚度...
