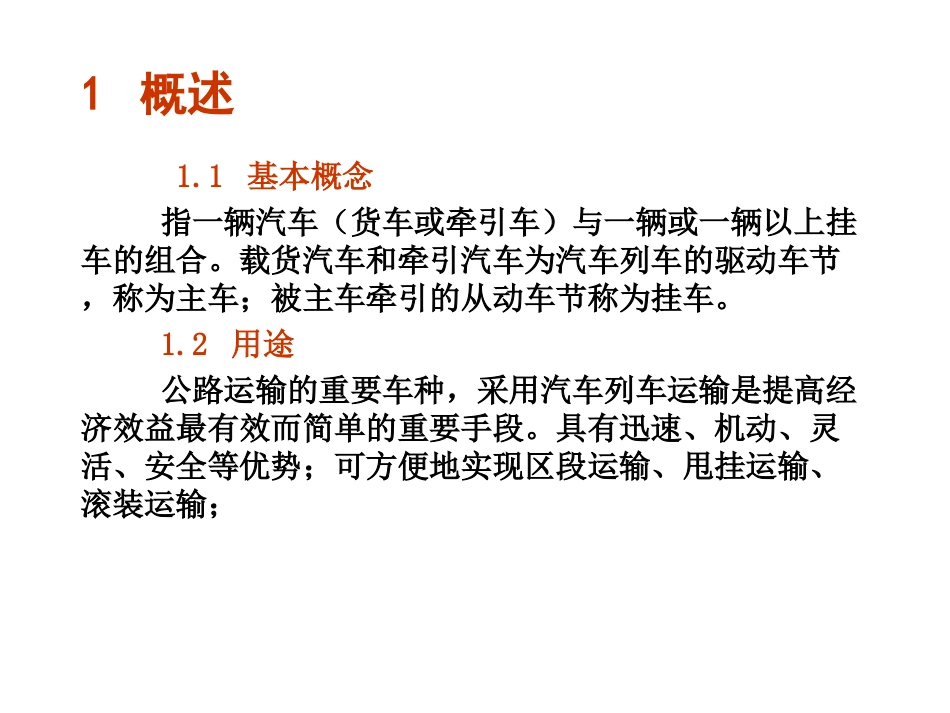

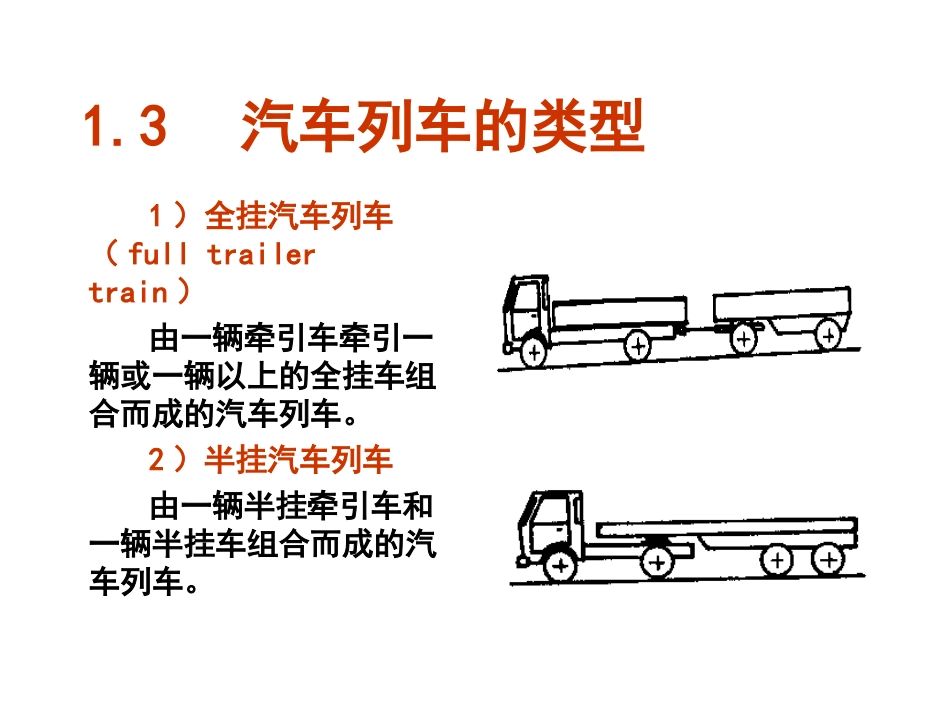

物流运输车分类1概述1.1基本概念指一辆汽车（货车或牵引车）与一辆或一辆以上挂车的组合。载货汽车和牵引汽车为汽车列车的驱动车节，称为主车；被主车牵引的从动车节称为挂车。1.2用途公路运输的重要车种，采用汽车列车运输是提高经济效益最有效而简单的重要手段。具有迅速、机动、灵活、安全等优势；可方便地实现区段运输、甩挂运输、滚装运输；1）全挂汽车列车（fulltrailertrain）由一辆牵引车牵引一辆或一辆以上的全挂车组合而成的汽车列车。2）半挂汽车列车由一辆半挂牵引车和一辆半挂车组合而成的汽车列车。1.3汽车列车的类型1.3汽车列车的类型4）特种汽车列车具有特殊结构或装有专用设备的汽车列车，称为特种汽车列车。3）双挂汽车列车由一辆半挂牵引车与一辆半挂车和一辆全挂车组合的汽车列车。1.4汽车列车的优点1.4.1全挂汽车列车与普通汽车相比1）运输效率高：一般全挂汽车列车的装载质量是普通货车的1－2倍；2）制造成本低：一般一辆全挂车要比相同吨位的货车制造成本低50％－60％；3）燃料消耗低：百吨公里燃料消耗比货车单车低40％；4）结构简单，维修方便、维修费用低，而且对于一般货车不需改装即可拖挂；5）可摘挂后，较长期的作为储存单元使用。1.4.2半挂汽车列车与全挂汽车列车相比1）提高驱动桥的附着质量：动力性能较好，使牵引汽车的牵引力得到充分发挥；2）整体性能更好：改善了汽车行驶的机动性、安全性，减少了空气阻力；3）经济效益更高。2汽车列车的基本结构2.1牵引汽车是指专门或主要用于牵引挂车的汽车。2.1.1牵引汽车的分类按用途不同分为：全挂牵引汽车、半挂牵引车、特种挂车用牵引车。1）全挂牵引车：指专门或主要用于牵引全挂车的汽车。一般采用普通载货汽车，既能载货，又能牵引。主车、挂车、牵引连接装置2汽车列车的基本结构2）半挂牵引车专门用于牵引半挂车的牵引汽车。2汽车列车的基本结构3）特种牵引汽车2.2挂车是指由汽车牵引而本身无动力驱动装置的车辆。2.2.1分类:按挂车与牵引汽车的连接方式分为：1）全挂车由牵引车牵引且其全部质量由本身承受的挂车；全挂车的基本组成车架、车厢、牵引转向装置、悬架、制动系统、信号系统等组成。2）半挂车由牵引车牵引且其部分质量由牵引车承受的挂车。半挂车的基本组成半挂车与全挂车相比：1）本身承受载荷较小；2）增加了支承装置，便于甩挂或临时支承用；3）车厢前部通过牵引销与牵引汽车相连接。全挂车半挂车3）长货挂车专门用于装载普通货车难以装载的超长货物。2.3连接装置是将牵引车与挂车连接起来,组合成汽车列车的一种联接机构。2.3.1作用1）方便地联接与摘脱；2）将牵引车的牵引力传给挂车；2.3.2分类根据用途:1）牵引连接装置特点：主要承受纵向负荷，垂直负荷仅是本身的质量。2）支承连接装置特点：除承受纵向负荷外，还承受及传递垂直载荷，同时还是转向机构。用于全挂汽车列车用于半挂汽车列车2.3.3对牵引联接装置的基本要求1）工作可靠保证牵引汽车与挂车可靠而顺利地挂接，方便而迅速地脱挂；2）使汽车列车具有较好地机动灵活性；3）能平稳地将牵引力传给挂车，并能吸收汽车列车行驶中所产生冲击载荷；4）足够的强度、刚度、硬度，以承受行驶中各种力的作用和磨损。2.3.4牵引连接装置基本结构类型组成：牵引钩、牵引架1）牵引钩（1）钩扣式牵引钩通过螺栓直接固定在车架上。结构简单、使用可靠，抗冲击性差。(2)缓冲式牵引钩通过缓冲件（弹簧或橡胶）固定在牵引车车架后横梁上。对冲击载荷有一定的缓冲作用。广泛用于全挂汽车列车尤其是越野汽车上。（3）带有可调机构无间隙的牵引钩在气室作用下使中心推杆向右紧靠挂车牵引杆挂环，保证牵引钩与挂环之间在纵向无间隙。（4）球销式牵引钩（5）简单插销牵引钩（6）球铰式牵引钩2）牵引架2.3.5支承连接装置用于半挂车，由牵引座和牵引销组成。1）固定型牵引座既能承受半挂车的部分垂直载荷，又能承受水平载荷－－牵引。（2）举升型牵引座能在垂直平面内移动，改变与牵引汽车车架的相对高度。升降机构：液压式、气动式，动力来自液压泵或空压机，由驾驶员在驾驶室内操纵。（3）移动型牵引座可在牵引车车架上前后移动，一般最大移动距离...
