人工挖孔桩铁塔基础施工方案

人工挖孔桩铁塔基础施工方案_第1页
1/8
人工挖孔桩铁塔基础施工方案_第2页
2/8
人工挖孔桩铁塔基础施工方案_第3页
3/8

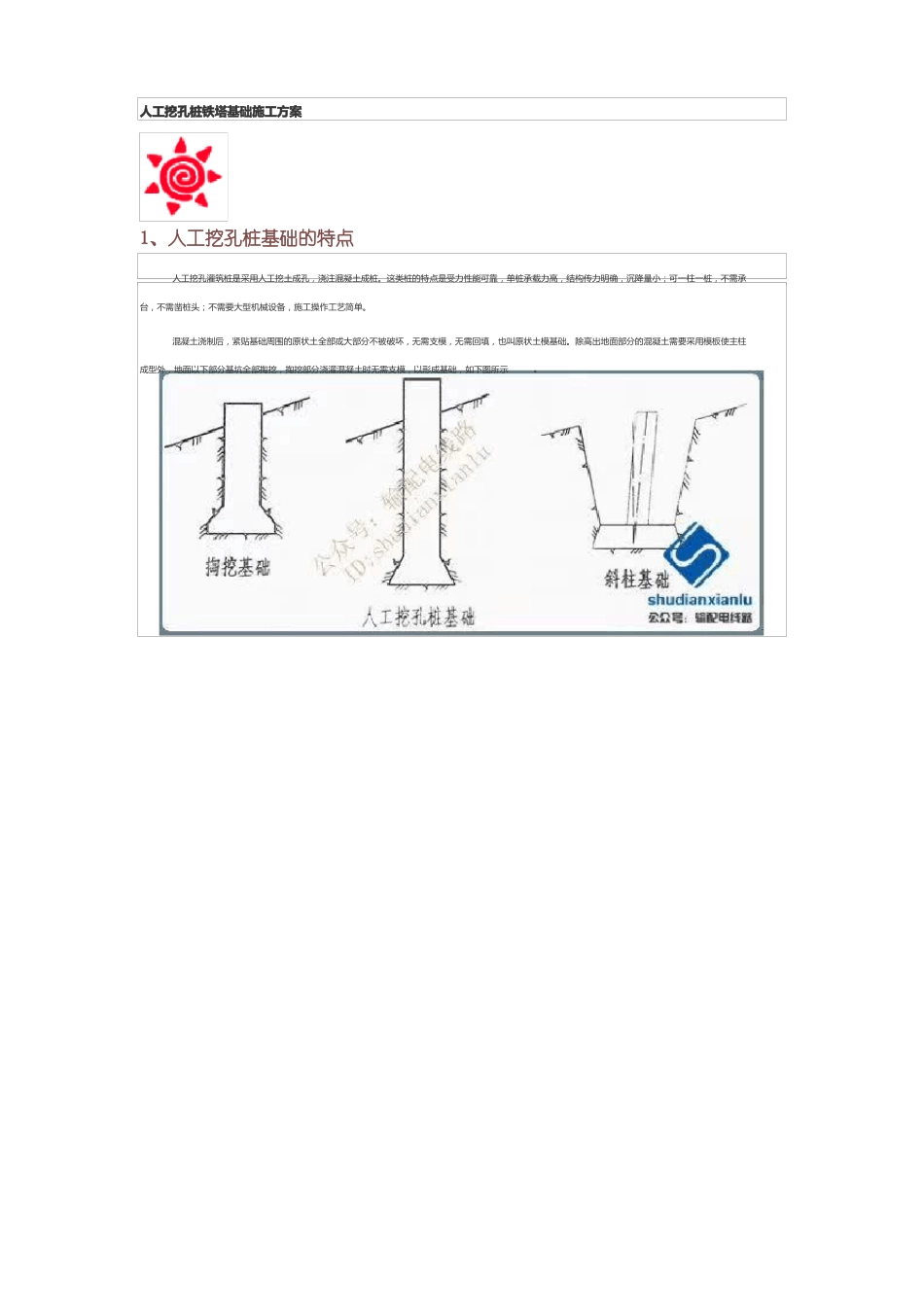

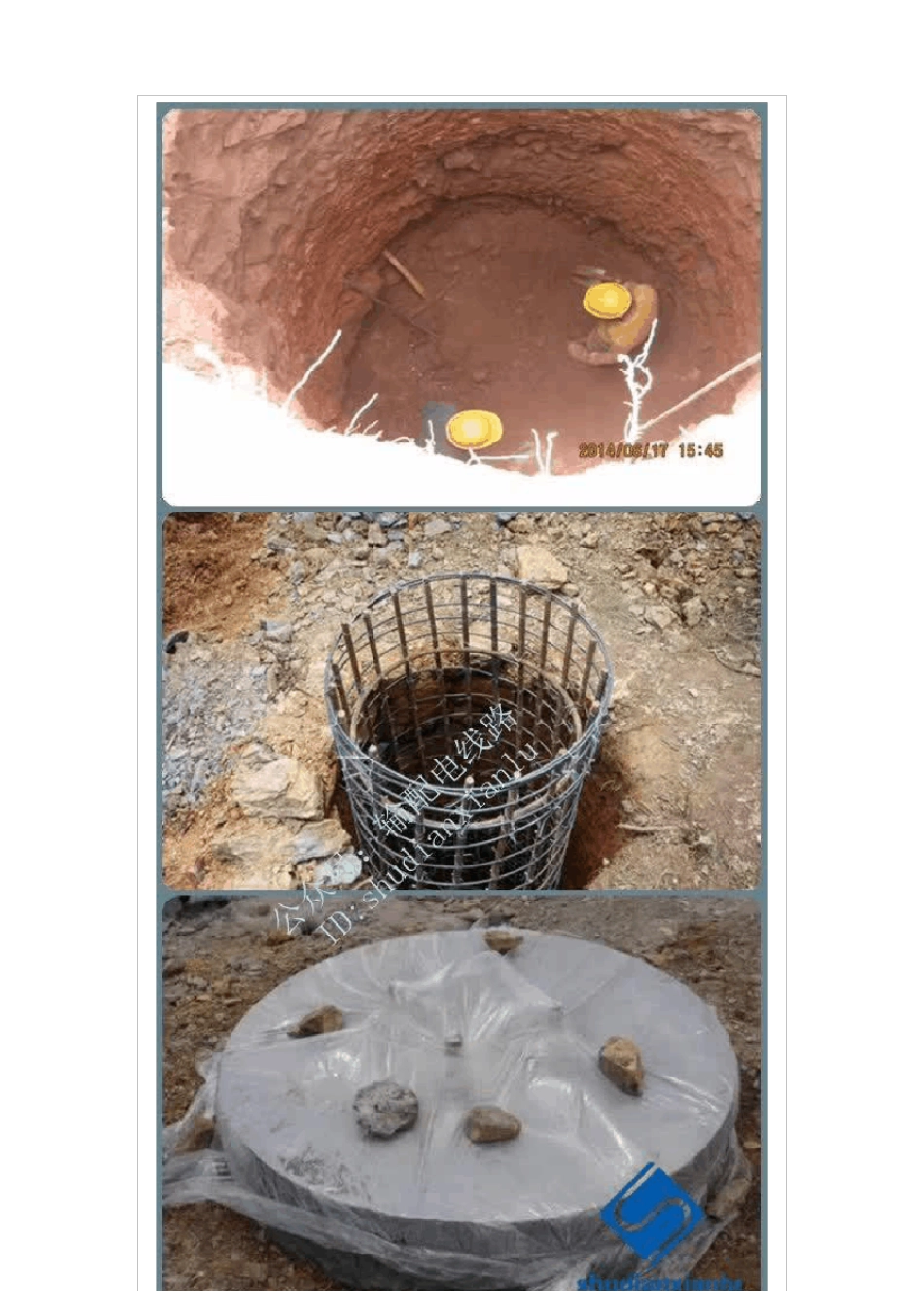

人工挖孔桩铁塔基础施工方案1、人工挖孔桩基础的特点人工挖孔灌筑桩是采用人工挖土成孔,浇注混凝土成桩。这类桩的特点是受力性能可靠,单桩承载力高,结构传力明确,沉降量小;可一柱一桩,不需承台,不需凿桩头;不需要大型机械设备,施工操作工艺简单。混凝土浇制后,紧贴基础周围的原状土全部或大部分不被破坏,无需支模,无需回填,也叫原状土模基础。除高出地面部分的混凝土需要采用模板使主柱成型外,地面以下部分基坑全部掏挖,掏挖部分浇灌混凝土时无需支模,以形成基础,如下图所示。2、工艺流程3、原状土掏挖式普通基础的基坑开挖◆ 根据基坑开挖尺寸线先挖出样洞,深度约300mm 。样洞直径宜比设计的基础尺寸小30~50mm 。样洞开挖好后应复测根开、对角线等项尺寸,合格后再继续开挖。◆ 基坑主柱开挖过程中为防止超挖、偏心、直径,每开挖0.5m,在坑中心吊一垂球检查。◆ 基坑主柱开挖深度距设计要求埋深尚有100—200mm 时,检查主柱直径正确后,用钢尺在主柱坑壁上量出基础底部挖扩位置线。由挖扩位置线下方20—40mm 处开始挖掘扩大头部分。◆ 基坑开挖至距设计要求埋深尚有约50mm 时,在基坑底部钉出基坑中心桩,边挖掘边检查尺寸,直至基坑周边尺寸符合设计图纸要求位置。◆ 基坑内提土采用吊篮或吊桶。提运方法辘轳或三脚架,以人力操作将土提运至坑口上方再倒至堆放安全的地方。以基础“底板半径+1.0m”为半径的范围内,严禁堆放弃土或其它重物。4、人力清理基坑◆ 清理基坑的任务是修理坑壁及清除坑底未挖掘的部分。基坑清理应由上至下进行。◆ 清理基坑应有与基础断面直径等长的测量工具测量基坑的直径,以保证基坑尺寸符合设计图纸要求。清理基坑时应保留基坑中心桩,以基坑中心桩为为准测量基坑中心桩至四周坑边尺寸应相等。◆ 清理基坑应有与基础断面直径等长的测量工具测量基坑的直径,以保证基坑尺寸符合设计图纸要求。清理基坑时应保留基坑中心桩,以基坑中心桩为为准测量基坑中心桩至四周坑边尺寸应相等。5、钢筋绑扎◆ 原状土掏挖式普通基础只有立柱筋,没有上下板筋和支撑筋。◆ 原状土掏挖式普通基础的箍筋采用焊接方式成形,加工时应该严格控制。施工时应严格检查。◆ 钢筋间距应使用钢尺进行测量,并作好记录,钢筋必须排列均匀。6、模板施工◆ 支模。◆ 模板的固定。◆ 由于基坑的开挖大小有误差,存在露出部分与地下部分的大小差异,一般情况下,不允许地下部分小于设计值,如果刚好吻合效果最...
