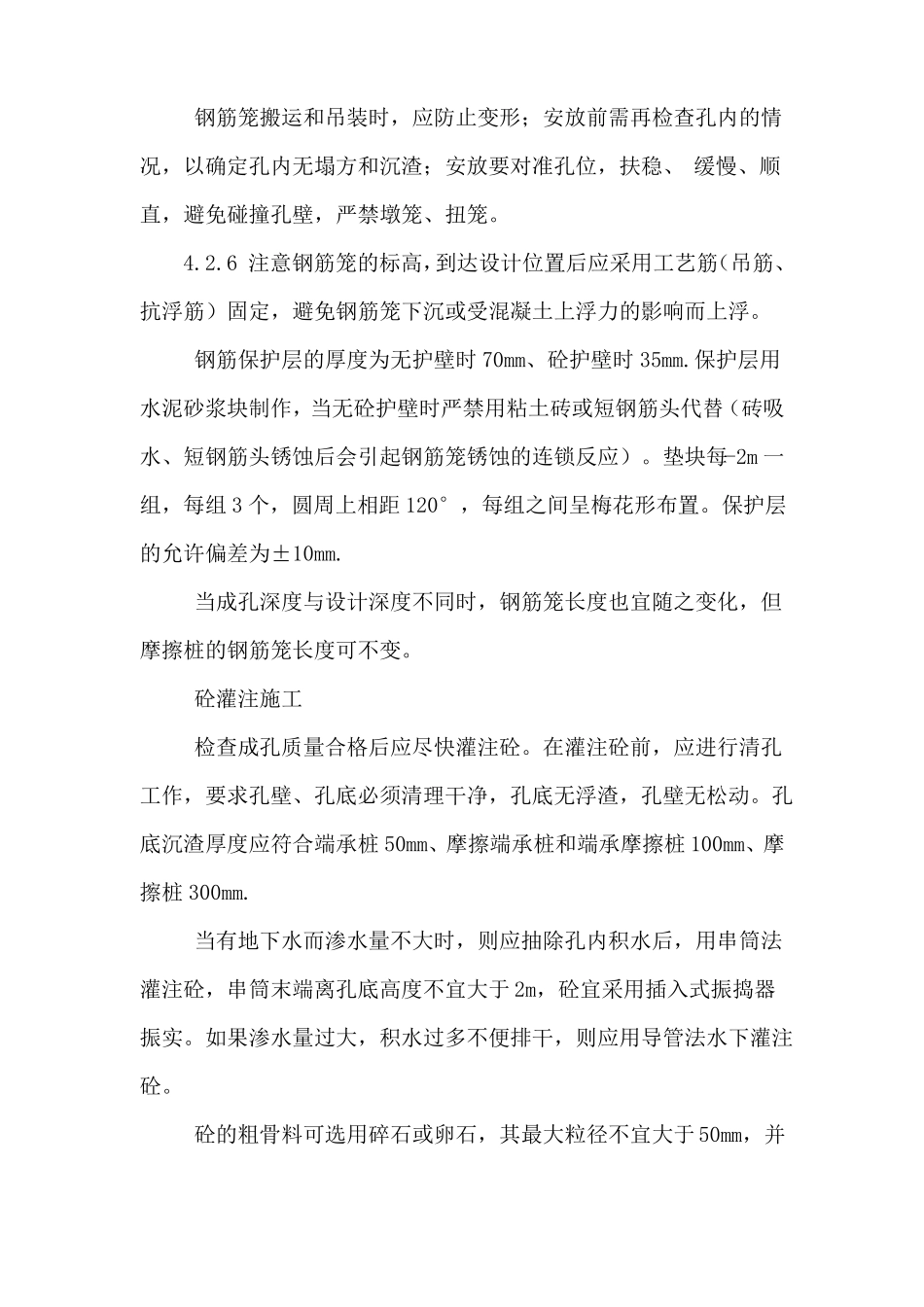

第三章施工方法、挖孔及护壁人工挖孔灌注桩需要进行人工开挖、扩壁、土石方外运和护壁，是与其他灌注桩类型最大的区别之处。挖孔、护壁两道工序是紧密相连的也是挖孔桩施工的重要工序，为了保证成孔的安全，在每开挖一米深时，要及时浇注砼护壁。在放线定位后，将桩周围用护栏打围，防止行人进入，确保施工安全，准备好手动葫芦、铅桶、手推运渣车及抽水泵(如地下水位高时要在桩周围打井点降水)。所有准备工作就绪后进行第一米开挖，挖孔桩第一米开挖、护壁、锁口砼是整根挖孔桩的开始，也是护壁砼成功的关键，开挖到位后，马上埋设锁口钢筋，在每节护壁与下一节护壁之间要埋设连接钢筋(间距 20cm)，为了保证挖孔的可操作性，挖孔、护壁节与节之间采用锯齿形(锯齿形也能增加桩的摩擦力)。挖孔桩每天只能挖一米，挖好后要及时安设护壁模板，并在当天浇注好砼，夜晚则是护壁砼养护时间；在开挖过程中要严格控制桩的中心线，以保证桩身尺寸满足设计要求；孔内排水一般采用明排，如渗水量过大，必须在孔周围打井点降水；在挖孔到一定深度时，土质情况会发生变化，会碰到岩层，对于坚硬的岩石，可采用风镐掘进，如开挖至设计标高仍未碰到岩层，要根据3.2.13.2.23.2.33.3.13.3.26mm3.3.315m3.3.45m15m15m15m4.1.14.1.24.1.32.5m4.1.420mm200mm150mm50mm50mm50mm 底部扩大段要按设计挖成圆台状，保证尺寸。钢筋笼的制作与质量验收：钢筋进场要验收，要有质保单，并要求作力学性能试验和焊接试验，合格后才能启用。焊条要有质保单，型号要与钢筋的性能相适应。钢筋笼制作严格按设计加工，主筋位置用钢筋定位支架控制等分距离。主筋间距允许偏差±10mm；箍筋或螺旋筋螺距允许偏差±20mm；钢筋笼直径允许偏差±10mm；钢筋笼长度允许偏差±50mm.加颈箍宜设在主筋外侧，以加强对钢筋笼的箍子作用，且不会增加施工难度，主筋一般不设弯钩。钢筋笼搬运和吊装时，应防止变形；安放前需再检查孔内的情况，以确定孔内无塌方和沉渣；安放要对准孔位，扶稳、 缓慢、顺直，避免碰撞孔壁，严禁墩笼、扭笼。 4.2.6 注意钢筋笼的标高，到达设计位置后应采用工艺筋（吊筋、抗浮筋）固定，避免钢筋笼下沉或受混凝土上浮力的影响而上浮。钢筋保护层的厚度为无护壁时 70mm、砼护壁时 35mm.保护层用水泥砂浆块制作，当无砼护壁时严禁用粘土砖或短钢筋头代替（砖吸水、短钢筋头锈蚀后会引起钢筋笼锈蚀的连锁反应）。垫块每-2m 一组，每组 3 个，圆周上相距 120°，每...
