人防区塔吊设置及基础处理方案

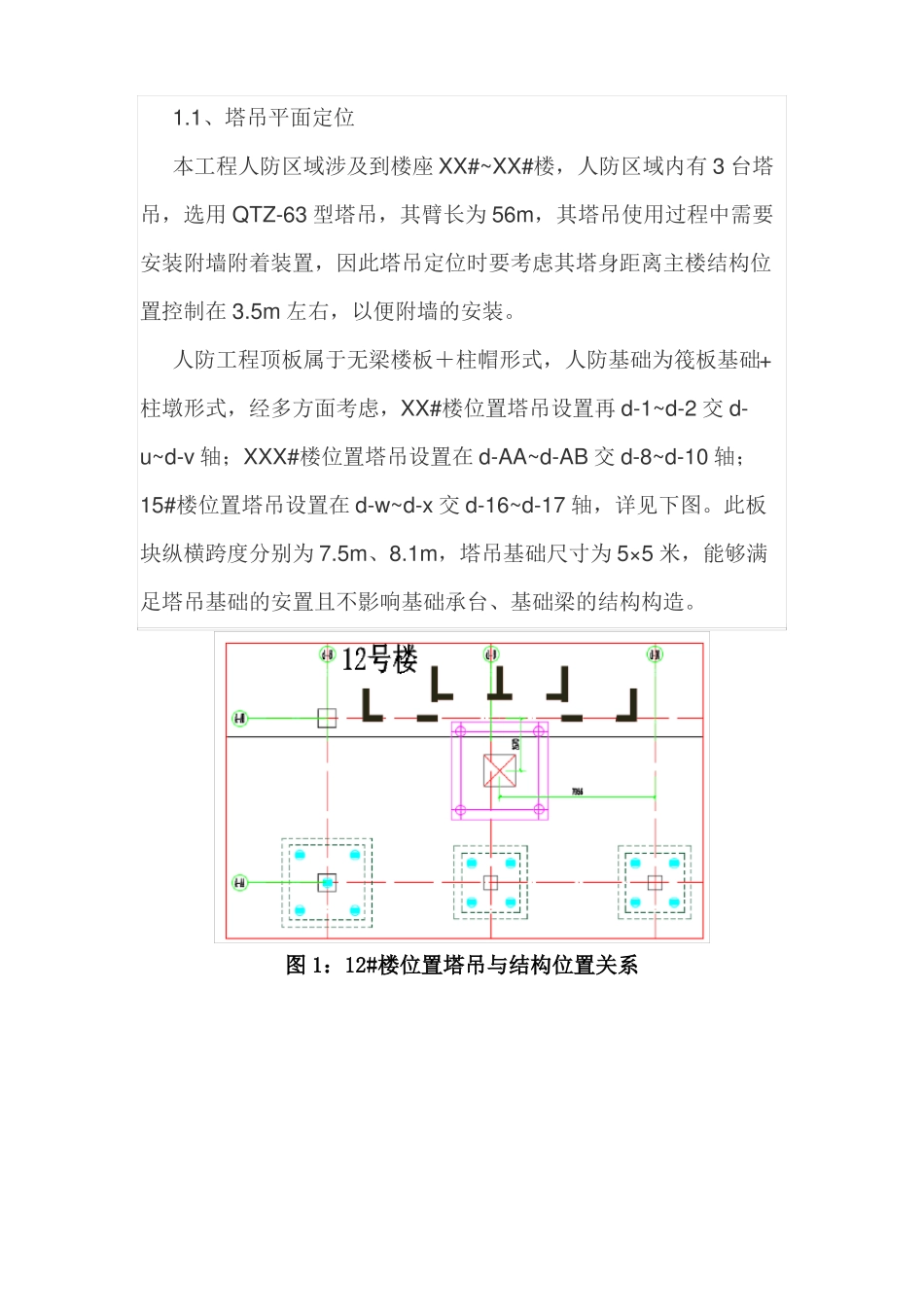

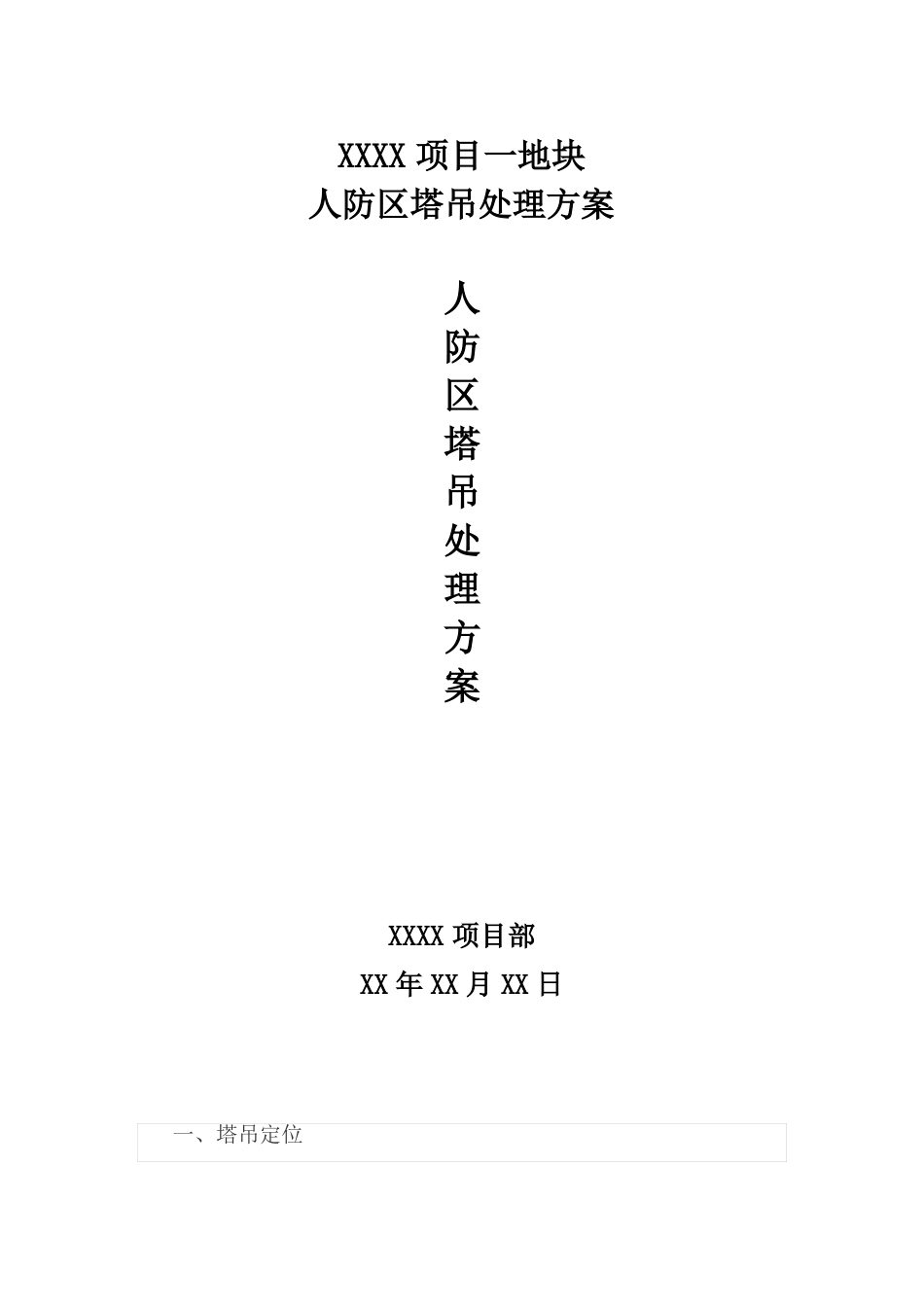

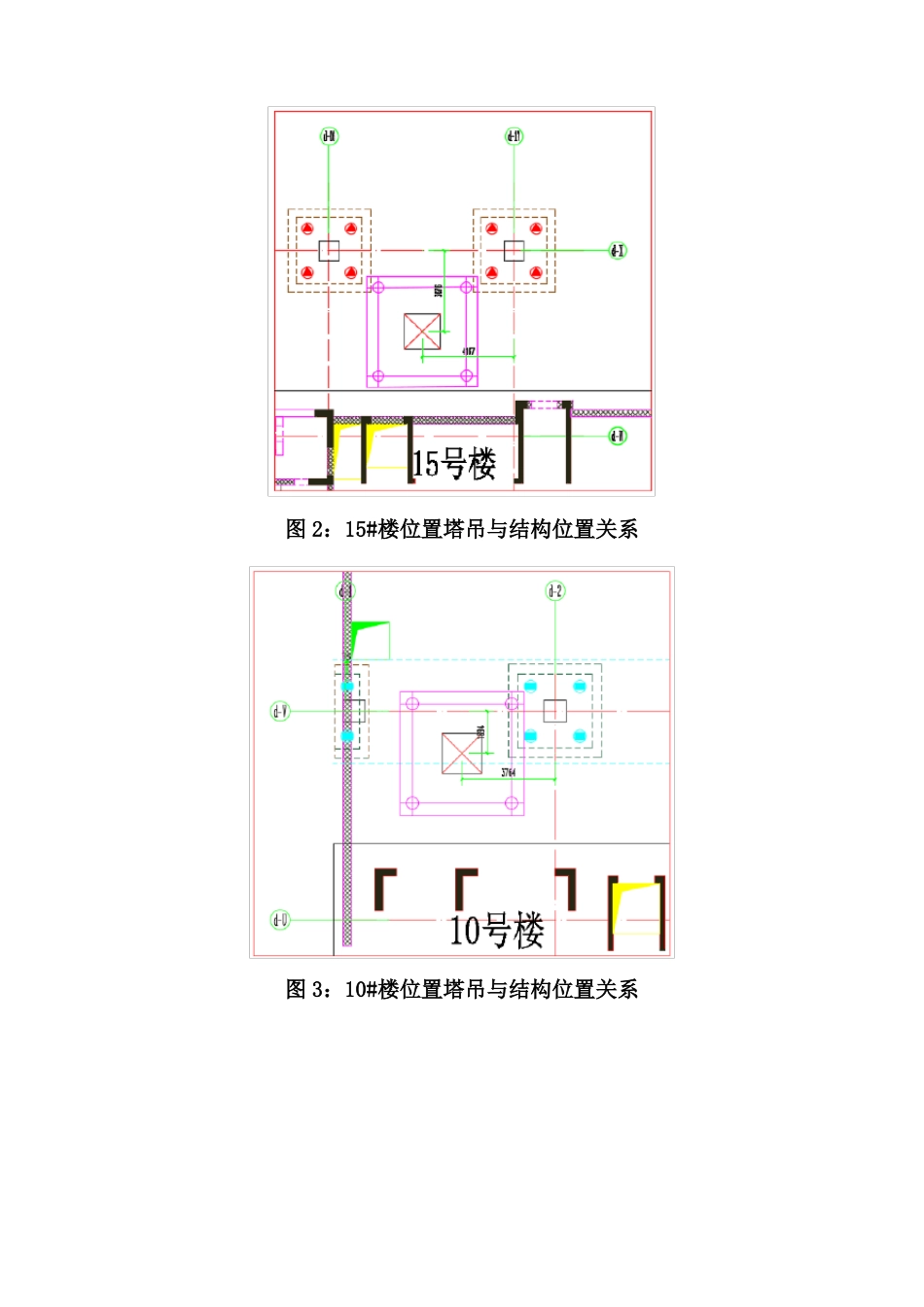

XXXX 项目一地块人防区塔吊处理方案一、塔吊定位人防区塔吊处理方案XXXX 项目部XX 年 XX 月 XX 日1.1、塔吊平面定位本工程人防区域涉及到楼座 XX#~XX#楼，人防区域内有 3 台塔吊，选用 QTZ-63 型塔吊，其臂长为 56m，其塔吊使用过程中需要安装附墙附着装置，因此塔吊定位时要考虑其塔身距离主楼结构位置控制在 3.5m 左右，以便附墙的安装。人防工程顶板属于无梁楼板＋柱帽形式，人防基础为筏板基础+柱墩形式，经多方面考虑，XX#楼位置塔吊设置再 d-1~d-2 交 d-u~d-v 轴；XXX#楼位置塔吊设置在 d-AA~d-AB 交 d-8~d-10 轴；15#楼位置塔吊设置在 d-w~d-x 交 d-16~d-17 轴，详见下图。此板块纵横跨度分别为 7.5m、8.1m，塔吊基础尺寸为 5×5 米，能够满足塔吊基础的安置且不影响基础承台、基础梁的结构构造。图 1：12#楼位置塔吊与结构位置关系图 2：15#楼位置塔吊与结构位置关系图 3：10#楼位置塔吊与结构位置关系图 4：塔吊与人防底板位置关系图 5：塔吊位置地库底板防水1.2、塔吊基础顶面标高定位为了更好的保证人防底板处防水质量，本工程塔吊基础设置在人防基础地面以下 350mm 位置，人防底板防水卷材铺设，在底板防水施工时遇到塔吊标准节时，将防水与标准节粘结牢固，并用非固化封口。在基础范围内标准节加设止水钢板，止水钢板采用 3mm厚与标准节满焊。二、塔吊基础构造2.1、塔吊基础钢筋构造图 6：塔吊基础配筋图 7：塔吊基础平面图2.2、混凝土施工塔吊基础混凝土浇筑时，采用 C40 混凝土进行浇筑，并做好相关试块的检测、试压。在装修阶段，人防地坪设计有 100mm 厚的找平层，在人防100mm 厚细石混凝土地坪浇筑前，应对塔吊标准节进行截断，将标准节进行钢板焊接封口处理，表面涂刷防锈漆，其方法如下：图 8：塔吊止水钢板焊接位置图三、顶板预留洞3.1、普通钢筋此部位预留洞无任何的剪力墙、框架柱及框架梁、暗梁通过，仅为普通现浇面，因此普通钢筋采用整根钢筋贯通预留，其加强方式同后浇带做法，预留洞口尺寸为 2.5×2.5 米见方，塔吊拆除时，将预留的贯通钢筋沿中心线截断，截断位置应按照 50%连接率相互错开，间距不得小于 500mm，待标准节吊运后，调直预留筋、除锈，截断的接头位置用同直径的 1m 长钢筋进行捆绑式双面焊接，焊接长度确保≥10d。3.2、顶板预留洞接缝处理顶板预留洞按照顶板后浇带同处理方法进行处理3.3、顶板预留洞模板工程模板安装时同后浇带同方法进行安装，其...
