任务1：气缸控制及触摸屏报警

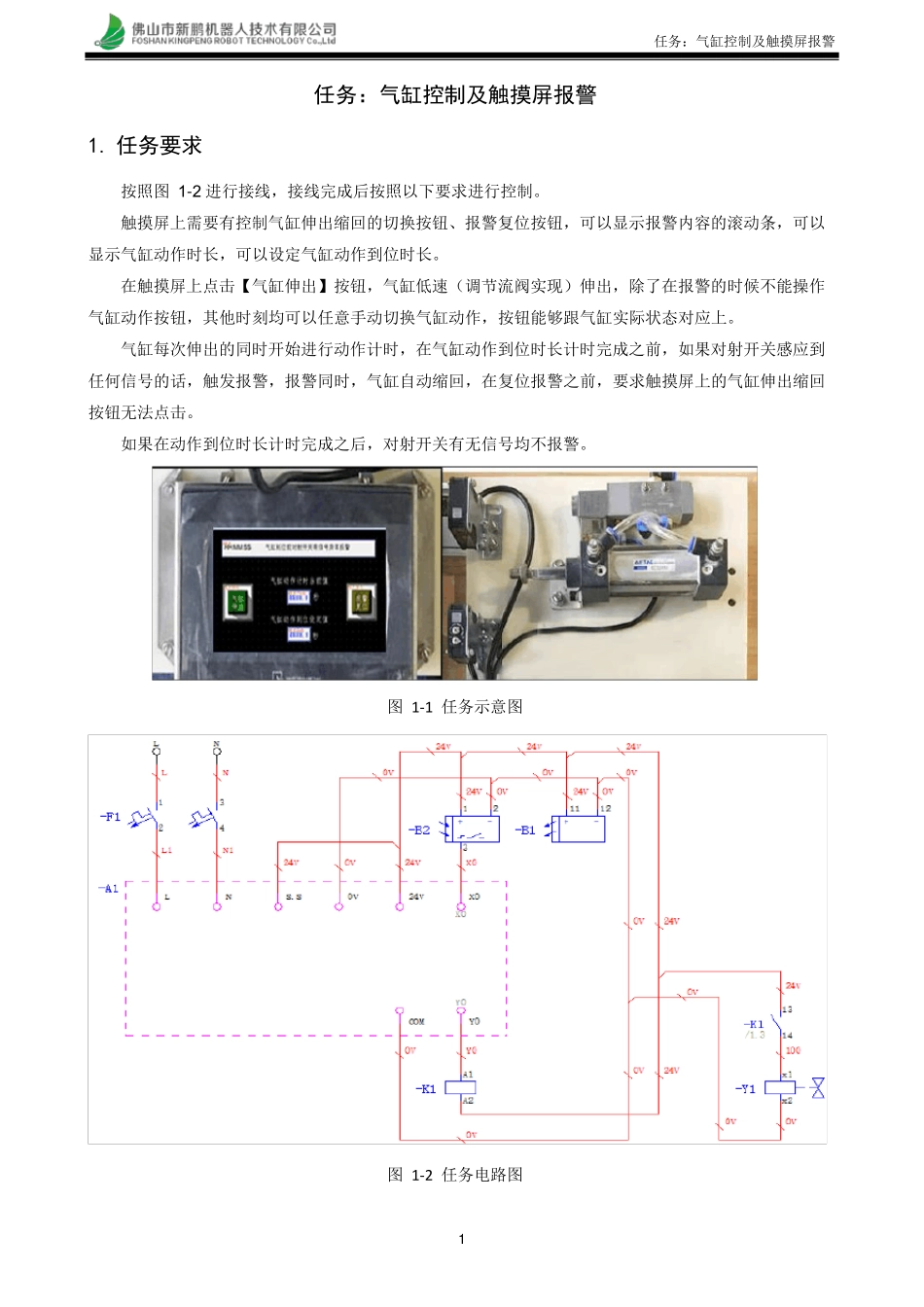

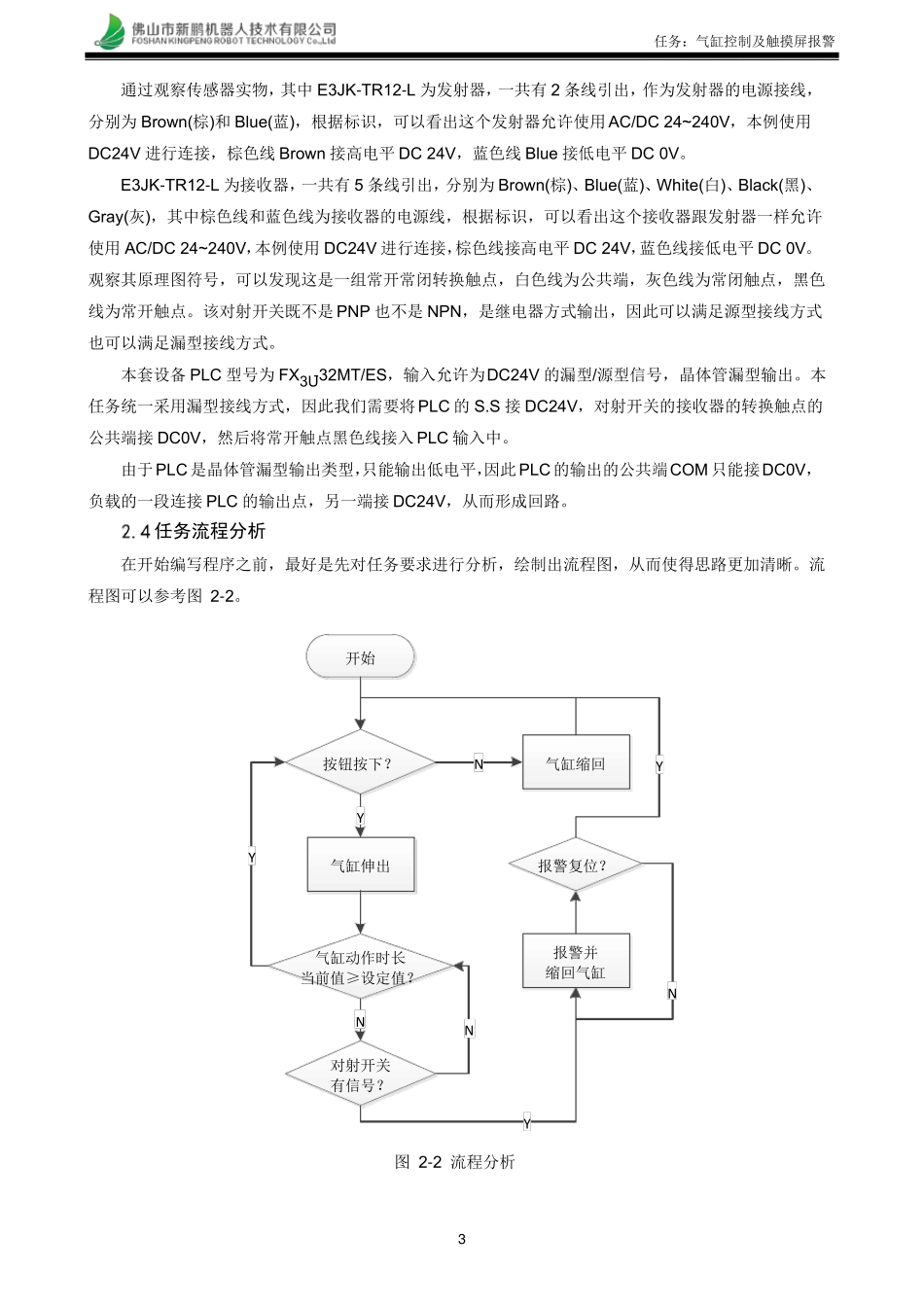

任务：气缸控制及触摸屏报警任务：气缸控制及触摸屏报警1. 任务要求按照图 1-2 进行接线，接线完成后按照以下要求进行控制。触摸屏上需要有控制气缸伸出缩回的切换按钮、报警复位按钮，可以显示报警内容的滚动条，可以显示气缸动作时长，可以设定气缸动作到位时长。在触摸屏上点击【气缸伸出】按钮，气缸低速（调节流阀实现）伸出，除了在报警的时候不能操作气缸动作按钮，其他时刻均可以任意手动切换气缸动作，按钮能够跟气缸实际状态对应上。气缸每次伸出的同时开始进行动作计时，在气缸动作到位时长计时完成之前，如果对射开关感应到任何信号的话，触发报警，报警同时，气缸自动缩回，在复位报警之前，要求触摸屏上的气缸伸出缩回按钮无法点击。如果在动作到位时长计时完成之后，对射开关有无信号均不报警。图 1-1 任务示意图图 1-2 任务电路图1任务：气缸控制及触摸屏报警2. 任务分析任务实施思路按照先易后难的思路进行展开，系统最根本的要求是能够实现触摸屏控制气缸的伸出、缩回，因此可以考虑先完成这个最根本的要求，然后一步步进阶，完成传感器信号采集、气缸动作计时等要求。物料选择根据任务需求的内容，可以确定本任务需要用到实训设备板上的PLC、触摸屏、电磁阀、气缸、中间继电器、对射开关这些主要元器件，对应的型号如下表所示。表 2-1 所选择的主要元器件型号列表产品名称触摸屏三菱 PLC 基本单元小型断路器光电传感器中间继电器开关电源电磁阀品牌威纶通三菱施耐德欧姆龙施耐德施耐德亿日型号TK6070IPFX3U-32MT/ES-AOSMC32N2C10E3JK-TR12-CRXM2LB2BDABL2REM24045H4V210-08备注相关知识储备触摸屏相关知识触摸屏需要用到的元件有：位状态切换开关元件、数值输入与数值显示元件、报警条元件，关于以上元件的使用可以仔细查看触摸屏编辑软件的手册进行学习。接线方式分析在实现本任务中，需要完成电路图设计和元器件之间的连接，需要仔细查询对射光电开关的接线方式、PLC 的接线方式才能进行准确的实现。本套设备中使用的对射开关型号为：欧姆龙 E3JK-TR12-C，学生可以根据该型号上网（可以通过传感器厂家的官方网站、淘宝、百度等途径）查询对应的资料，掌握使用方法。图 2-1 欧姆龙 E3JK-TR12-C 实物照片2任务：气缸控制及触摸屏报警通过观察传感器实物，其中 E3JK-TR12-L 为发射器，一共有 2 条线引出，作为发射器的电源接线，分别为 Brown(棕)和 Blue(蓝)，根据标识，可以看出这个发射器允许使用AC/D...
