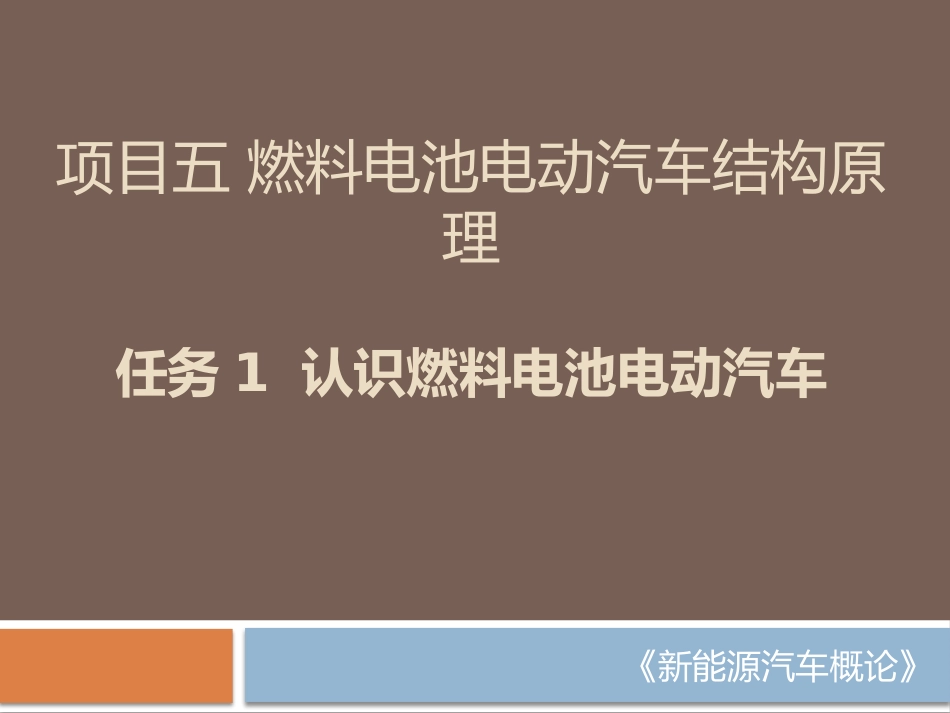

项目五燃料电池电动汽车结构原理任务1认识燃料电池电动汽车《新能源汽车概论》知识目标：了解燃料电池汽车的基本定义和优缺点；认识燃料电池的典型车型；掌握典型燃料电池汽车的组成结构；了解燃料电池的组成结构；了解燃料电池汽车的工作原理。技能要求：学会查找国内外燃料电池汽车技术资料；能够区分燃料电池汽车和一般电动汽车；能够掌握燃料电池在车辆上的位置；能够区分燃料电池和动力电池的不同；能指出储氢罐和燃料电池堆的关系。【任务学习】1.1燃料电池汽车的优缺点零排放或近似零排放运行平稳、无噪声减少了机油泄漏带来的水污染降低了温室气体的排放提高了燃油经济性提高了发动机燃烧效率结构复杂氢燃料存储技术难度大复杂储能电池的二次污染缺点优点【任务学习】1.2混合动力汽车的类型混合动力汽车的类型，按能量补给形式分，可以分为插电式混合动力汽车和非插电式混合动力汽车。按照驱动形式分，可以分为串联式、并联式和混联式。按照对电能的依赖程度，则可以分为弱混、中混、强混及插电式几种。【任务学习】1.2燃料电池的基本知识1.2.1定义燃料电池(FuelCells)是一种不需要经过卡诺循环的电化学发电装置，能量转化率高。燃料和空气分别送进燃料电池，电就被奇妙地生产出来。它从外表上看有正负极和电解质等，像一个蓄电池，但实质上它不能“储电”而是一个“发电厂”。由于在能量转换过程中，几乎不产生污染环境的含氮和硫氧化物，燃料电池还被认为是一种环境友好的能量转换装置。【任务学习】1.2燃料电池的基本知识1.2.2基本结构燃料电池的基本结构主要是由四部分组成，分别为阳极、阴极、电解质和外部电路。通常阳极为氢电极，阴极为氧电极。阳极和阴极上都需要含有一定量的电催化剂，用来加速电极上发生的电化学反应，两电极之间是电解质。【任务学习】1.2燃料电池的基本知识1.2.3燃料电池的分类按运行机理来分类酸性燃料电池碱性燃料电池【任务学习】1.2燃料电池的基本知识1.2.3燃料电池的分类按电解质分类质子交换膜燃料电池可溶碳酸盐燃料电池固态氧化物燃料电池【任务学习】1.2燃料电池的基本知识1.2.3燃料电池的分类按燃料的类型来分类直接式燃料电池间接式燃料电池【任务学习】1.2燃料电池的基本知识1.2.3燃料电池的分类按燃料电池工作温度分低温型燃料电池中温型燃料电池高温型燃料电池【任务学习】1.2混合动力汽车的类型燃料电池类型质子交换膜燃料电池碱性燃料电池酸性燃料电池可溶碳酸盐燃料电池固态氧化物燃料电池简称PEMFCAFCPAFCMCFCSOFC电解质含氟质子膜KOH磷酸Li2CO2-K2CO2YSZ电解质形态固体液体液体液体固体阳极Pt/CPt/NiPt/CNi/Al、Ni/CrNi/YSZ阴极Pt/CPt/AgPt/CLi/NiOSr/LaMnO2工作温度60-8050-200150-220约650900-1050启动时间＜5s几分钟几分钟＞10min＞10min应用机动车、洁净电站，潜艇，燃料电池电动汽车航天，机动车洁净电站，轻便电源洁净电站洁净电站，联合循环发电【任务学习】1.2混合动力汽车的类型质子交换膜燃料电池几个特点能量密度大启动速度快适合部分负荷特性单体电池的电压高【任务学习】1.2混合动力汽车的类型燃料电池亟待解决的问题燃料电池整车集成技术燃料电池发动机技术高压储氢系统技术【任务学习】1.3燃料电池汽车荣威950插电式燃料电池汽车【任务学习】1.3燃料电池汽车现代氢燃料电池车ix35【任务学习】1.3燃料电池汽车丰田燃料电池车mirai【任务学习】1.3燃料电池汽车Mirai与纯电动特斯拉ModelS的比较MiraiModelS车重/总重（kg）1850（2070）2270（2570）行驶里程（km）650390最高车速（km/h）175190百公里加速时间10S6.2S乘坐人数4人5人充气/充电充气时间小于3min充电试卷小于45min（420V）排水量60ml/km无价格（万日元）723.6（售价）-200（补贴）=523.6（约30.7万人民币）823至1081之间，补贴不祥项目五燃料电池电动汽车结构原理任务2燃料电池汽车构造与原理《新能源汽车概论》【任务学习】以Mirai为例，除了传统车辆的基本车身、底盘等结构，主要构成有燃料电池电堆、储氢罐、动力电池、DC/DC、逆变器（电机控制器）、驱动电机和功率控制单元等。【任务学习...
