信息机房基础设施安全及应急预案VIP免费

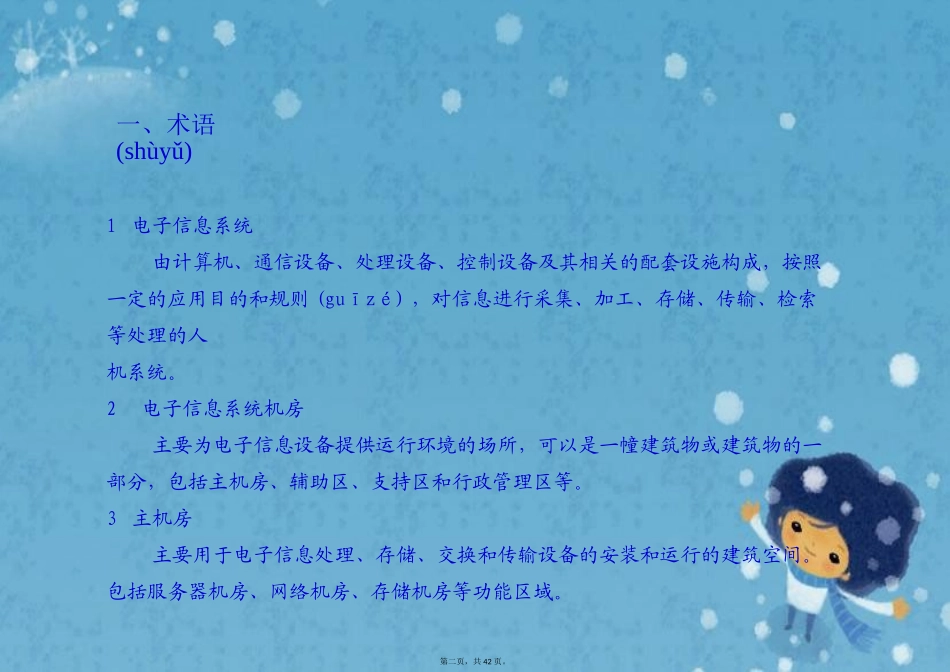

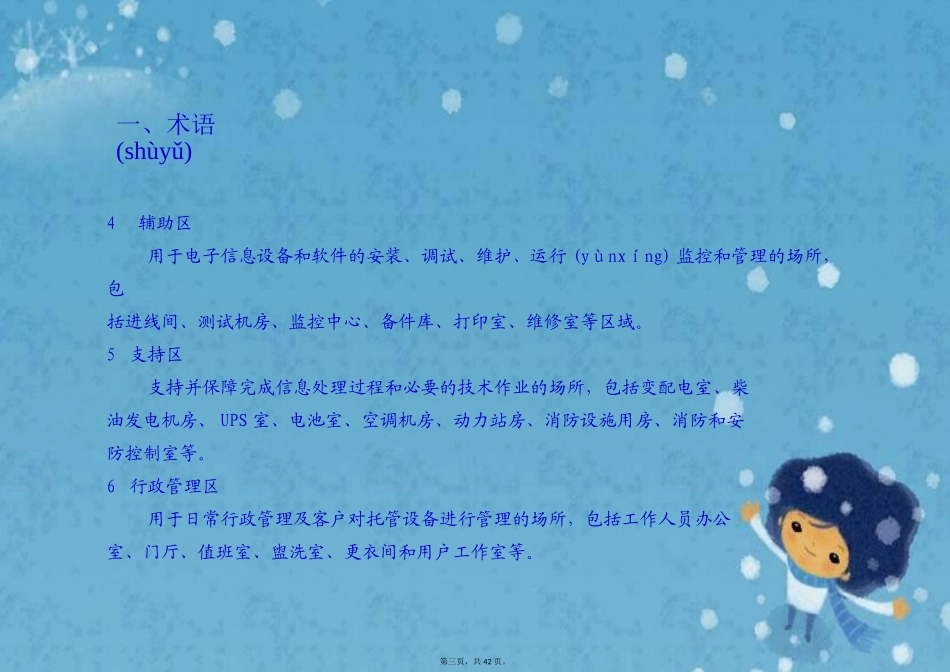

10/24/2024信息机房基础设施安全及应急预案第一页，共42页。一、术语1电子信息系统由计算机、通信设备、处理设备、控制设备及其相关的配套设施构成，按照一定的应用目的和规则，对信息进行采集、加工、存储、传输、检索等处理的人机系统。2电子信息系统机房主要为电子信息设备提供运行环境的场所，可以是一幢建筑物或建筑物的一部分，包括主机房、辅助区、支持区和行政管理区等。3主机房主要用于电子信息处理、存储、交换和传输设备的安装和运行的建筑空间。包括服务器机房、网络机房、存储机房等功能区域。第二页，共42页。一、术语4辅助区用于电子信息设备和软件的安装、调试、维护、运行(yùnxíng)监控和管理的场所，包括进线间、测试机房、监控中心、备件库、打印室、维修室等区域。5支持区支持并保障完成信息处理过程和必要的技术作业的场所，包括变配电室、柴油发电机房、UPS室、电池室、空调机房、动力站房、消防设施用房、消防和安防控制室等。6行政管理区用于日常行政管理及客户对托管设备进行管理的场所，包括工作人员办公室、门厅、值班室、盥洗室、更衣间和用户工作室等。第三页，共42页。一、术语7冗余用冗余是重复(chóngfù)配置系统的一些部件或全部部件，当系统发生故障时，冗余配置的部件介入并承担故障部件的工作，由此减少系统的故障时间。8N-基本需求系统满足基本需求，没有冗余。9N+X冗余系统满足基本需求外，增加了X个单元、X个模块、X个路径或X个系统。任何X个单元、模块或路径的故障或维护不会导致系统运行中断。（X=1～N)。第四页，共42页。1、N+1冗余ɡ供电模式二、UPS系统供电模式介绍第五页，共42页。2、2N冗余ɡ供电模式二、UPS系统供电模式介绍第六页，共42页。系统运行状态(zhuàngtài)1:正常状态(zhuàngtài)第七页，共42页。系统运行状态(zhuàngtài)2:1#市电故障第八页，共42页。系统运行状态3:2#市电(shìdiàn)故障第九页，共42页。系统运行状态4:1#、2#市电同时故障，发电机供电第十页，共42页。三、信息机房安全检查维护保养(bǎoyǎng)情况检查内容及要求检查方法1、是否有机房配套设备维护方案1)配电系统2)空调系统3)消防系统4)安防系统现场检查是否具备有效的设备维保合同或维护规程。2、是否有配套设备的定期检查和维保记录1)配电系统2)空调系统3)消防系统4)安防系统现场检查是否有相应的设备维护记录档案。第十一页，共42页。三、信息机房安全检查送配电设备检查检查内容及要求检查方法3、发电机1)是否配备发电机2)启动是否正常现场检查是否具备有效的设备维保合同或维护规程。4、配电系统1)低压配电是否是双路供电，是否能够进行双路供电切换2)低压配电设备的负载率是否在正常范围（不大于80%）现场查看设备运行状况，使用专用仪器仪表测量，并查看相关维护及切换演练记录。第十二页，共42页。三、信息机房安全检查送配电设备检查检查内容及要求检查方法5、机房配电柜（市电总输入柜，UPS输入输出柜，空调输入柜，机房列头柜）的开关状态，电流，母排温度是否正常（小于60℃）现场查看设备运行状况，使用专用仪器仪表测量。6、UPS总输出柜三相负载电流不均衡度小于20%负载不均衡度依据三相负载电流的实际测量值进行计算。第十三页，共42页。三、信息机房安全检查送配电(pèidiàn)设备检查检查内容及要求检查方法7、电源输入配电柜防雷器件1)UPS输入前端是否配置防雷器件2)防雷器件是否正常有效现场查看设备运行状况。8、是否有规范的接地系统1)零地电压（应小于2V）2)机柜接地使用仪表现场测量零地电压，查看是否有单独的机柜接地线。第十四页，共42页。三、信息机房安全检查UPS设备检查检查内容及要求检查方法9、UPS输入电压是否正常（342－418V）现场查看设备运行状况。10、UPS输出电压是否正常（370－390V）现场查看设备运行状况。11、整套UPS系统的带载率应小于80%N+1系统中N台带载率不应大于80%，2N双总线系统中每个总线的带载率不应大于40%。...
