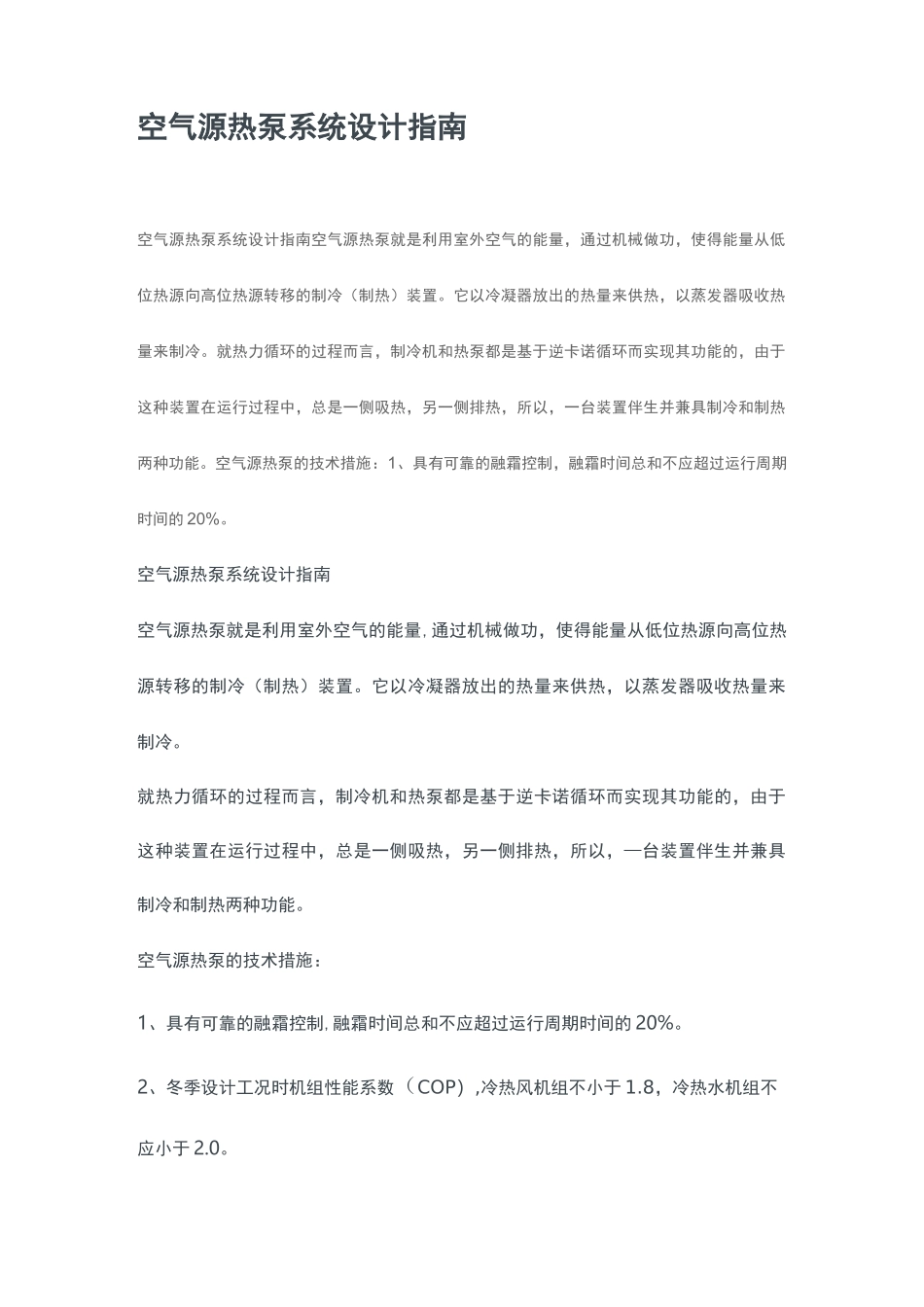

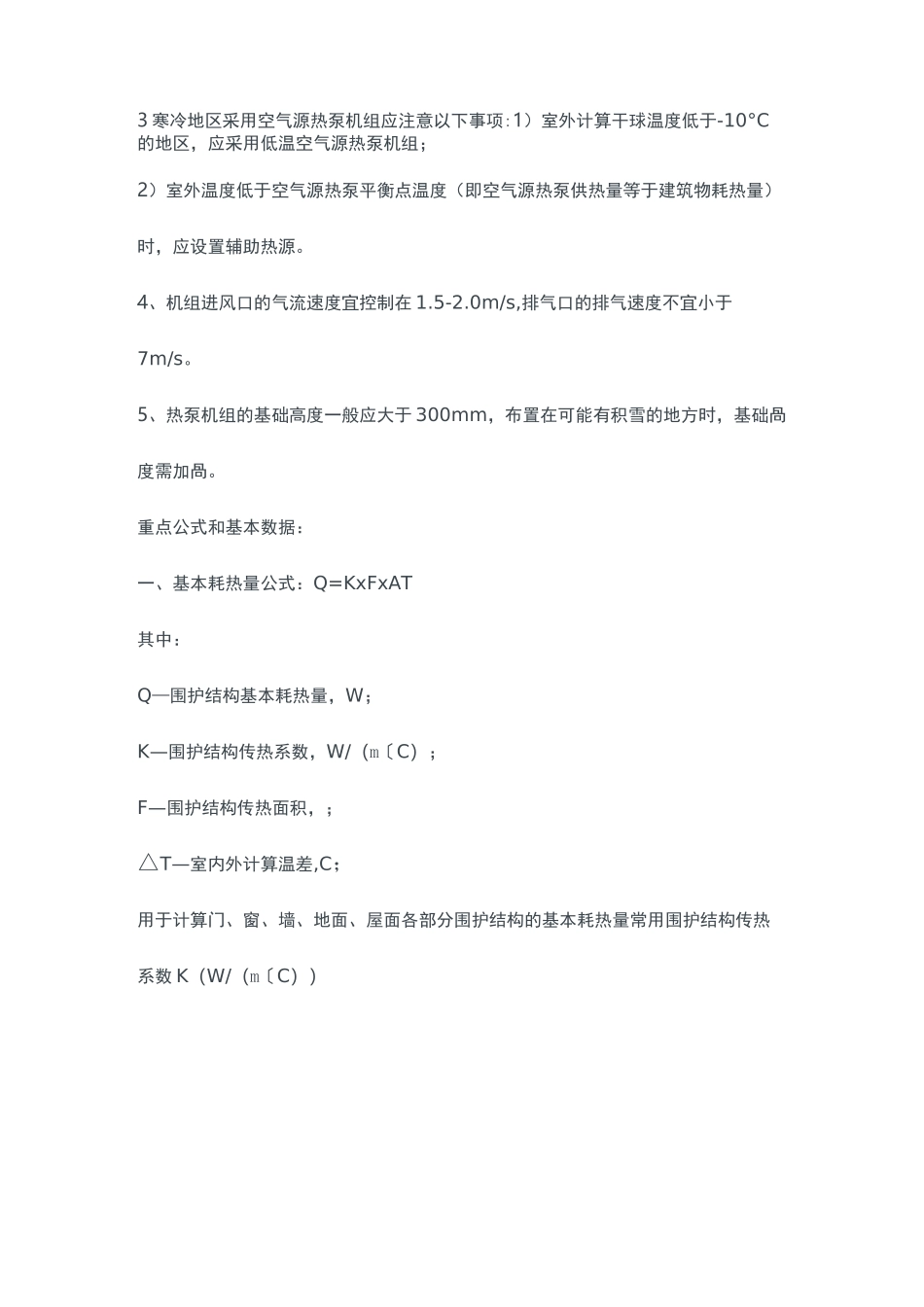

空气源热泵系统设计指南空气源热泵系统设计指南空气源热泵就是利用室外空气的能量，通过机械做功，使得能量从低位热源向高位热源转移的制冷（制热）装置。它以冷凝器放出的热量来供热，以蒸发器吸收热量来制冷。就热力循环的过程而言，制冷机和热泵都是基于逆卡诺循环而实现其功能的，由于这种装置在运行过程中，总是一侧吸热，另一侧排热，所以，一台装置伴生并兼具制冷和制热两种功能。空气源热泵的技术措施：1、具有可靠的融霜控制，融霜时间总和不应超过运行周期时间的 20%。空气源热泵系统设计指南空气源热泵就是利用室外空气的能量,通过机械做功，使得能量从低位热源向高位热源转移的制冷（制热）装置。它以冷凝器放出的热量来供热，以蒸发器吸收热量来制冷。就热力循环的过程而言，制冷机和热泵都是基于逆卡诺循环而实现其功能的，由于这种装置在运行过程中，总是一侧吸热，另一侧排热，所以，—台装置伴生并兼具制冷和制热两种功能。空气源热泵的技术措施：1、具有可靠的融霜控制,融霜时间总和不应超过运行周期时间的 20%。2、冬季设计工况时机组性能系数（COP）,冷热风机组不小于 1.8，冷热水机组不应小于 2.0。3 寒冷地区采用空气源热泵机组应注意以下事项:1）室外计算干球温度低于-10°C的地区，应采用低温空气源热泵机组；2）室外温度低于空气源热泵平衡点温度（即空气源热泵供热量等于建筑物耗热量）时，应设置辅助热源。4、机组进风口的气流速度宜控制在 1.5-2.0m/s,排气口的排气速度不宜小于7m/s。5、热泵机组的基础高度一般应大于 300mm，布置在可能有积雪的地方时，基础咼度需加咼。重点公式和基本数据：一、基本耗热量公式：Q=KxFxAT其中：Q—围护结构基本耗热量，W；K—围护结构传热系数，W/（m〔C）；F—围护结构传热面积，；△T—室内外计算温差,C；用于计算门、窗、墙、地面、屋面各部分围护结构的基本耗热量常用围护结构传热系数 K（W/（m〔C））7261地暖末端形供水温度CC）供回水温差Cc）特三、不同供暖末端形式的供水温度及温差35-5-10美观舒散热简单实风机盘升温迅5.8名K二流量计算公式：GL=0.86X5Q/（tg-名称外砖墙（内抹灰）一砖 2.08实体木外门二层2.3外砖墙（内抹灰）一砖半 1-56带玻璃阳台门一层5.8外砖墙（内抹灰）二砖 1^27带玻璃阳台门二层2.6内砖墙半砖2,30 外窗及天窗一层木框内砖墙一砖1.72 外窗及天窗二层木框2.6实体木外门一层4.56 外窗及天窗二层金属框 3.26其中:GL—流量，Kg/h;5Q—热负...
