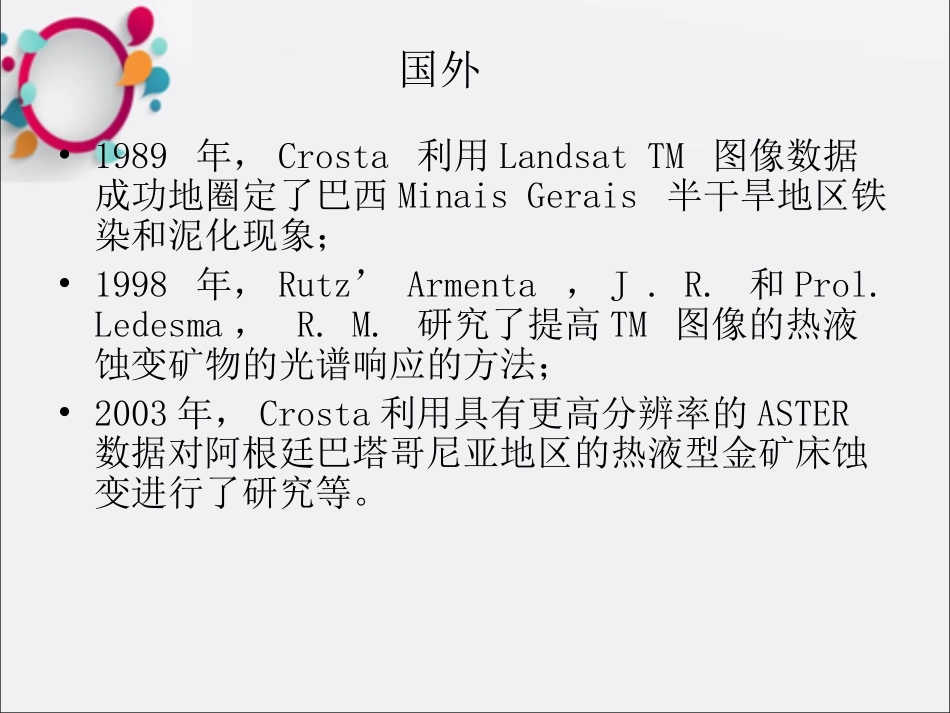

二、遥感蚀变信息提取的国内外研究现状国外•1989年，Crosta利用LandsatTM图像数据成功地圈定了巴西MinaisGerais半干旱地区铁染和泥化现象；•1998年，Rutz’Armenta，J.R.和Prol.Ledesma，R.M.研究了提高TM图像的热液蚀变矿物的光谱响应的方法；•2003年，Crosta利用具有更高分辨率的ASTER数据对阿根廷巴塔哥尼亚地区的热液型金矿床蚀变进行了研究等。国内•1997年，马建文提出了TM掩模+主成分变换+分类识别提取矿化弱信息方法；•1999年，张远飞等利用“多元数据分析+比值+主成份变换+掩膜+分类(分割)”的方法在新疆、内蒙古及江西、云南成功的提取了金矿化蚀变信息；•2005年，毛晓长、刘文灿等利用ETM+和ASTER数据在安徽铜陵凤凰山矿田进行了蚀变信息提取；•2007年，张玉君等提出“去干扰异常主分量门限化技术”。•2010年，荆林海等提出“多元数据分析+比值+K-T变换+分类(分割)”的提取矿化弱信息方法。三、蚀变信息提取的一般流程遥感蚀变信息提取的理论基础1、蚀变异常指示找矿的地质依据•近矿围岩蚀变是矿化的一个主要特征，是找矿的一个直接标志。近矿围岩蚀变主要是不同类型的热液与周围岩石相互作用的产物，是成矿物质逐步富集成矿过程中留下的印迹。热液流体在运移过程中由于温度等物理、化学条件以及围岩组分差异，形成不同的蚀变矿物，按照围岩组分可以分为三类：中酸性岩的蚀变(云英岩化、绢云母化、钠长石化、钾长石化)、基性超基性岩的蚀变(蛇纹石化、绿泥石化、青盘岩化、碳酸盐化)、石灰岩及其他碳酸盐类的蚀变(矽卡岩化、硅化、重晶石化、白云岩化)。•遥感探测的是地表物质的光谱信息，因此只要有一定面积的蚀变岩石出露，即便是矿体隐伏，只要有蚀变岩出露，遥感卫星都可以探测出来，在遥感图像上有一定的反应。这也是应用遥感技术提取蚀变信息进而指导矿床预测的地质依据。2蚀变异常信息提取的波谱依据•作为指示矿床和矿带存在的蚀变岩及蚀变带，具有其独特的光谱特征。地物光谱特征的差异，是遥感技术识别各类地物的主要依据。•常见矿物：①含铁矿物，铁矿物以次生氧化物为主，部分作为热液蚀变带的原生矿物，如常见的褐铁矿、针铁矿、赤铁矿、黄钾铁矾等含大量Fe3+，也有少量Fe2+的铁氧化矿物，它们在ETM+1和ETM+4波段有强吸收带；•②含羟基基团和含水的矿物，如高岭石、绿泥石、绿帘石、蒙脱石、明矾石及云母类等次生蚀变矿物，在2.2—2.3μm（相当于ETM+7波段）附近有较强的吸收谱带，使得这类含羟基和水的矿物及其所组成的岩石（蚀变岩）在ETM+7波段产生低值，而在ETM+5波段有相对的高值；•③含碳酸根（CO32-）的矿物，如方解石、白云石、菱铁矿、石膏等，在1.8—2.5μm和2.55μm附近为较强吸收谱带。粘土矿物主要是含水的铝、铁和镁的层状结构硅酸盐矿物，包括高岭石族矿物、蒙托石、蛭石、伊利石、海绿石、绿泥石等。羟基是粘土矿物的重要组分，其光谱特征受羟基离子的影响显著。一些主要的粘土矿物波谱特征如上图。主要粘土矿物波谱曲线图铁元素在地球上广泛存在，在矿物的组成成分中，铁是一种非常重要的元素，铁染信息具有重要的意义。常见铁的氧化物和氢氧化物如赤铁矿、针铁矿、褐铁矿，它们的光谱特征如下图。主要含铁矿物波谱曲线图碳酸盐矿物光谱特征，吸收带最强的在2.35μm处。主要碳酸盐矿物波谱曲线图铁蚀变和羟基蚀变的波谱依据3ETM+影像波谱特征•ETM+是NASA(美国国家航空和宇宙航行局)于1999年4月15日成功发射的美国陆地卫星LandSat7携带的对地观测传感器，是一台8波段的多光谱扫描辐射计，工作于可见光、近红外、短波红外和热红外波段。•LandSat7平台轨道是近极地圆形太阳同步轨道，轨道高度705km，倾角98.22°，穿越赤道时间为上午10点，扫描带宽185km，地面重复访问周期为16天。ETM+遥感数据基本参数及各波段主要应用领域波段序号波段波长范围/μm地面分辨率/m主要应用领域1蓝色0.45~0.5230对水体有透射能力，能够反映潜水水下特征，可区分土壤和植被、编制森林类型图、区分人造地物类型。2绿色0.52~0.630探测健康植被绿色反射率、可取分植被类型和评估作物长势，区分人造地物类型，对水体有一定透射能力。3红色0.63~0.693...
