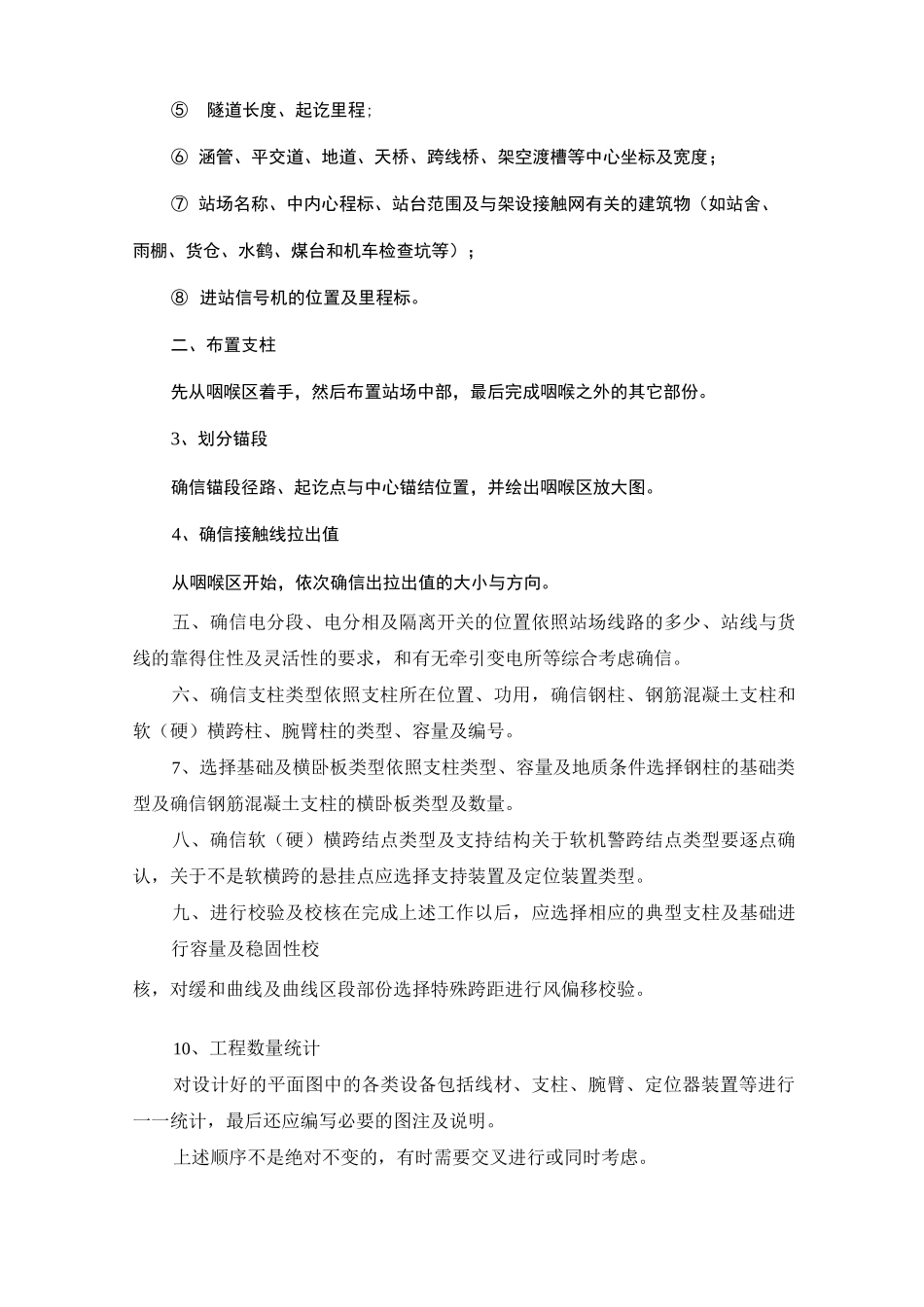

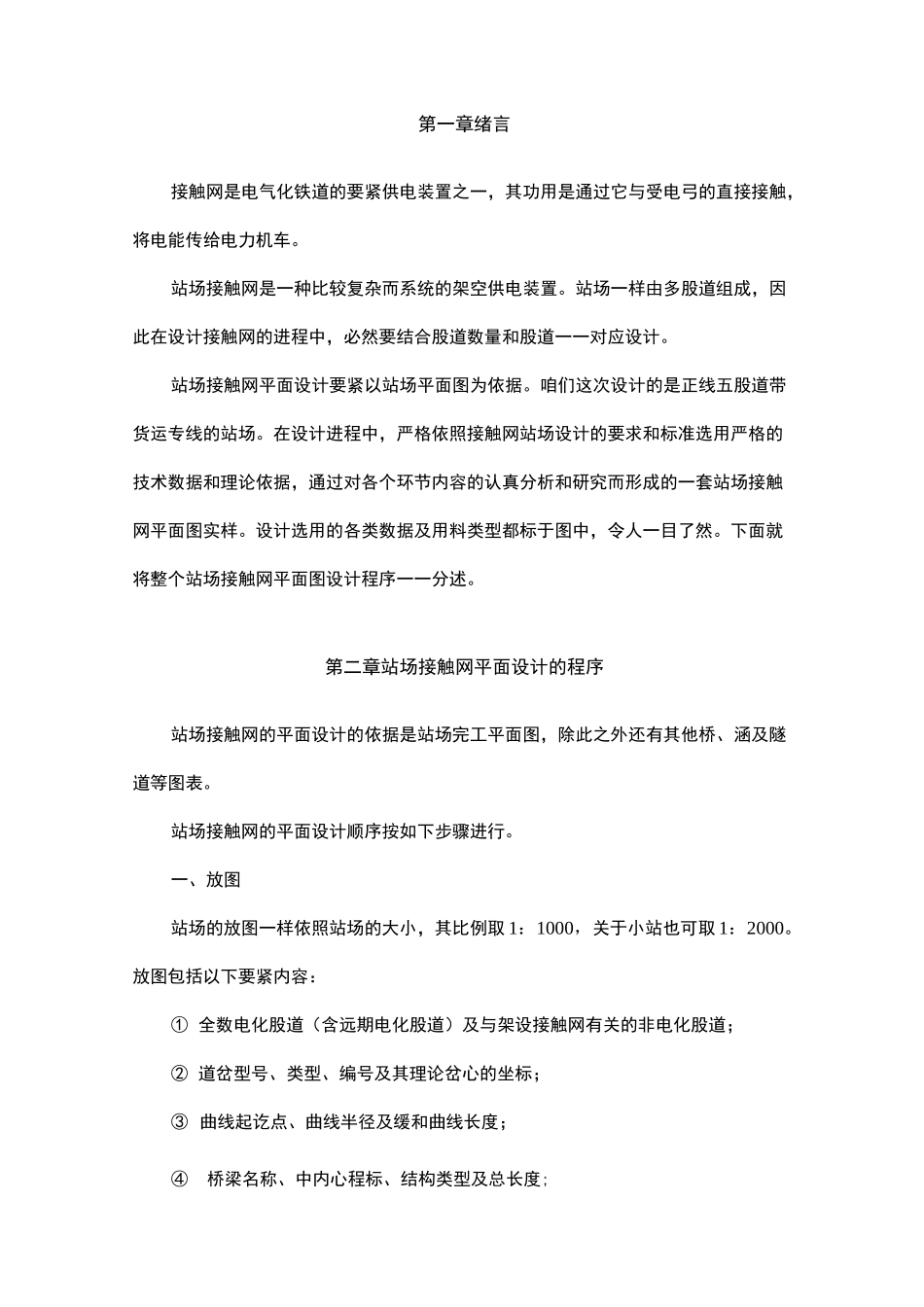

第一章绪言接触网是电气化铁道的要紧供电装置之一，其功用是通过它与受电弓的直接接触，将电能传给电力机车。站场接触网是一种比较复杂而系统的架空供电装置。站场一样由多股道组成，因此在设计接触网的进程中，必然要结合股道数量和股道一一对应设计。站场接触网平面设计要紧以站场平面图为依据。咱们这次设计的是正线五股道带货运专线的站场。在设计进程中，严格依照接触网站场设计的要求和标准选用严格的技术数据和理论依据，通过对各个环节内容的认真分析和研究而形成的一套站场接触网平面图实样。设计选用的各类数据及用料类型都标于图中，令人一目了然。下面就将整个站场接触网平面图设计程序一一分述。第二章站场接触网平面设计的程序站场接触网的平面设计的依据是站场完工平面图，除此之外还有其他桥、涵及隧道等图表。站场接触网的平面设计顺序按如下步骤进行。一、放图站场的放图一样依照站场的大小，其比例取 1：1000，关于小站也可取 1：2000。放图包括以下要紧内容：① 全数电化股道（含远期电化股道）及与架设接触网有关的非电化股道；② 道岔型号、类型、编号及其理论岔心的坐标；③ 曲线起讫点、曲线半径及缓和曲线长度；④桥梁名称、中内心程标、结构类型及总长度;⑤隧道长度、起讫里程;⑥ 涵管、平交道、地道、天桥、跨线桥、架空渡槽等中心坐标及宽度；⑦ 站场名称、中内心程标、站台范围及与架设接触网有关的建筑物（如站舍、雨棚、货仓、水鹤、煤台和机车检查坑等）；⑧ 进站信号机的位置及里程标。二、布置支柱先从咽喉区着手，然后布置站场中部，最后完成咽喉之外的其它部份。3、划分锚段确信锚段径路、起讫点与中心锚结位置，并绘出咽喉区放大图。4、确信接触线拉出值从咽喉区开始，依次确信出拉出值的大小与方向。五、确信电分段、电分相及隔离开关的位置依照站场线路的多少、站线与货线的靠得住性及灵活性的要求，和有无牵引变电所等综合考虑确信。六、确信支柱类型依照支柱所在位置、功用，确信钢柱、钢筋混凝土支柱和软（硬）横跨柱、腕臂柱的类型、容量及编号。7、选择基础及横卧板类型依照支柱类型、容量及地质条件选择钢柱的基础类型及确信钢筋混凝土支柱的横卧板类型及数量。八、确信软（硬）横跨结点类型及支持结构关于软机警跨结点类型要逐点确认，关于不是软横跨的悬挂点应选择支持装置及定位装置类型。九、进行校验及校核在完成上述工作以后，应选择相应的典型支柱及基础进行容量及稳固性校核，对缓和...
