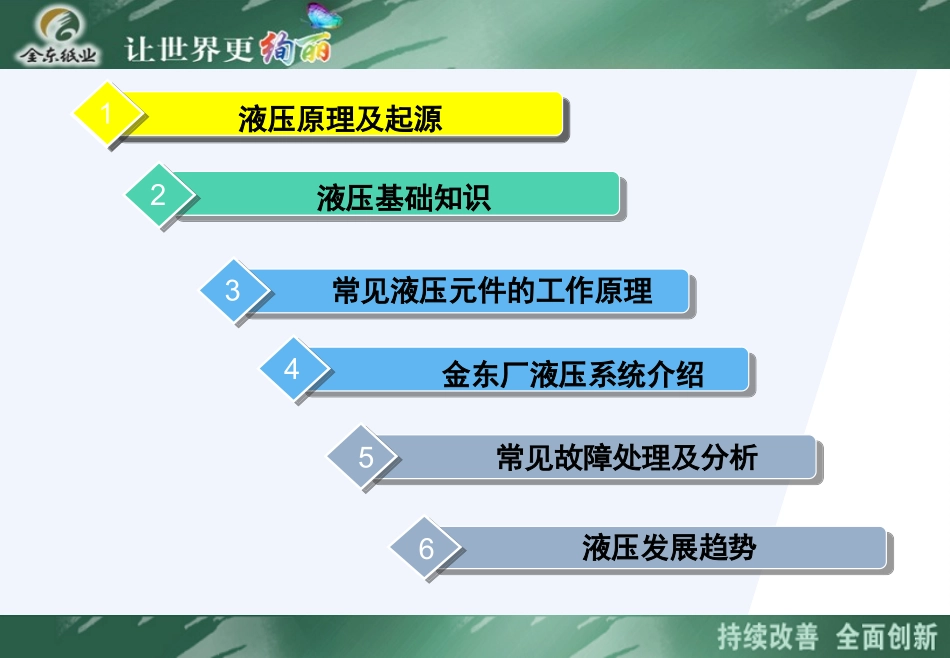

液压系统介绍和常见故障分析345612液压基础知识常见液压元件的工作原理金东厂液压系统介绍常见故障处理及分析液压发展趋势1液压原理及起源培训目的通过本次培训让大家:对液压(气动)系统有一定的了解;能够看懂液压(气动)回路图;对相关的故障作出分析处理.液压传动称为流体传动，是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，是工农业生产中广为应用的一门技术。如今，流体传动技术水平的高低已成为一个国家工业发展水平的重要标志。液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。液压系统利用液压泵将原动机的机械能转换为液体的压力能，通过液体压力能的变化来传递能量，经过各种控制阀和管路的传递，借助于液压执行元件(缸或马达)把液体压力能转换为机械能，从而驱动工作机构，实现直线往复运动和回转运动。一.液压原理及起源传动平稳；质量轻体积小；承载能力大；容易实现无级调速；易于实现过载保护；容易实现复杂的动作；简化机构；便于实现自动化等。液压传动的优点液压系统的缺点•液压元件制造精度要求高；•实现定比传动困难；•油液受温度的影响；•不宜远距离输送动力；•油液中混入空气易影响工作性能；•发生故障不容易检查等。一.液压原理及起源液压雏形345612常见液压元件的工作原理金东厂液压系统介绍2常见故障处理及分析液压发展趋势液压原理及起源液压基础知识液压站冷却泵马达供应泵马达过滤器现场压力显示手阀开关(液压站实物图)二.液压基础知识液压图纸展示----液压油站之元件篇油槽手阀限位开关马达泵浦过滤器单向阀压力开关压力表测压点溢流阀热交换器液位开关温度变送器温度表液压图纸展示----现场设备二.液压基础知识之油缸提升篇回油路线进油路线液压图纸展示----现场设备二.液压基础知识进油路线回油路线之油缸下降篇345612液压基础知识金东厂液压系统介绍常见故障处理及分析3液压发展趋势液压原理及起源常见液压元件的工作原理液压传动的最基本的元件有以下：压力源------------------------液压泵浦系统安全压力----------------溢流阀设备动作压力----------------减压阀设备动作速度----------------调速阀设备动作切换----------------方向阀现场设备传动件-------------液压油缸、液压马达意外防护元件----------------单向阀系统清洁元件----------------过滤器系统蓄能元件----------------蓄能器系统保温元件----------------热交换器智能控制阀门----------------伺服阀三、常见液压元件的工作原理液压系统的动力元件主要是各类液压泵浦，按其工作方式可分为齿轮泵，叶片泵，柱塞泵，螺杆泵等。液压泵的类型虽然不同，但它们的工作原理却是相同的。三、常见液压元件的工作原理压力源压力源---油泵的工作原理，以齿轮泵为例三、常见液压元件的工作原理原理图符号实物系统安全压力的保证----溢流阀工作原理三、常见液压元件的工作原理原理图符号实物溢流阀根据溢流阀在液压系统中功能不同，它可作溢流阀、安全阀、卸荷阀、背压阀等使用.作卸荷阀用作背压阀用系统安全压力的保证----溢流阀工作原理设备动作压力-----减压阀工作原理三、常见液压元件的工作原理符号实物原理图设备动作速度------调速阀工作原理三、常见液压元件的工作原理符号实物原理图单向节流阀所谓“单向”是指它只能在一个方向进行调节，而在另一个放向不起作用。“节流”顾名思义是指调节流量，通过调节流量的大小进而起到调节速度的快慢。它也是构成一个完整液压回路的基本元件之一。三、常见液压元件的工作原理设备动作切换----方向阀工作原理(以三位四通为例)三、常见液压元件的工作原理符号实物原理图电磁换向阀电磁阀在液压回路中是起换向作用的，根据其工作状态与作用又可分为两位两通电磁阀，两位四通电磁阀，三位四通电磁阀等。“位”表示阀门工作状态，“通”表示阀门的进出口。三、常见液压元件的工作原理三、常见液压元件的工作原理现场设备执行元件----液压油缸、液压马达，以单杆活塞缸为例原理图符号照片其中实现直线往复运动叫液压缸，实现连续旋转运动的叫液压马...
