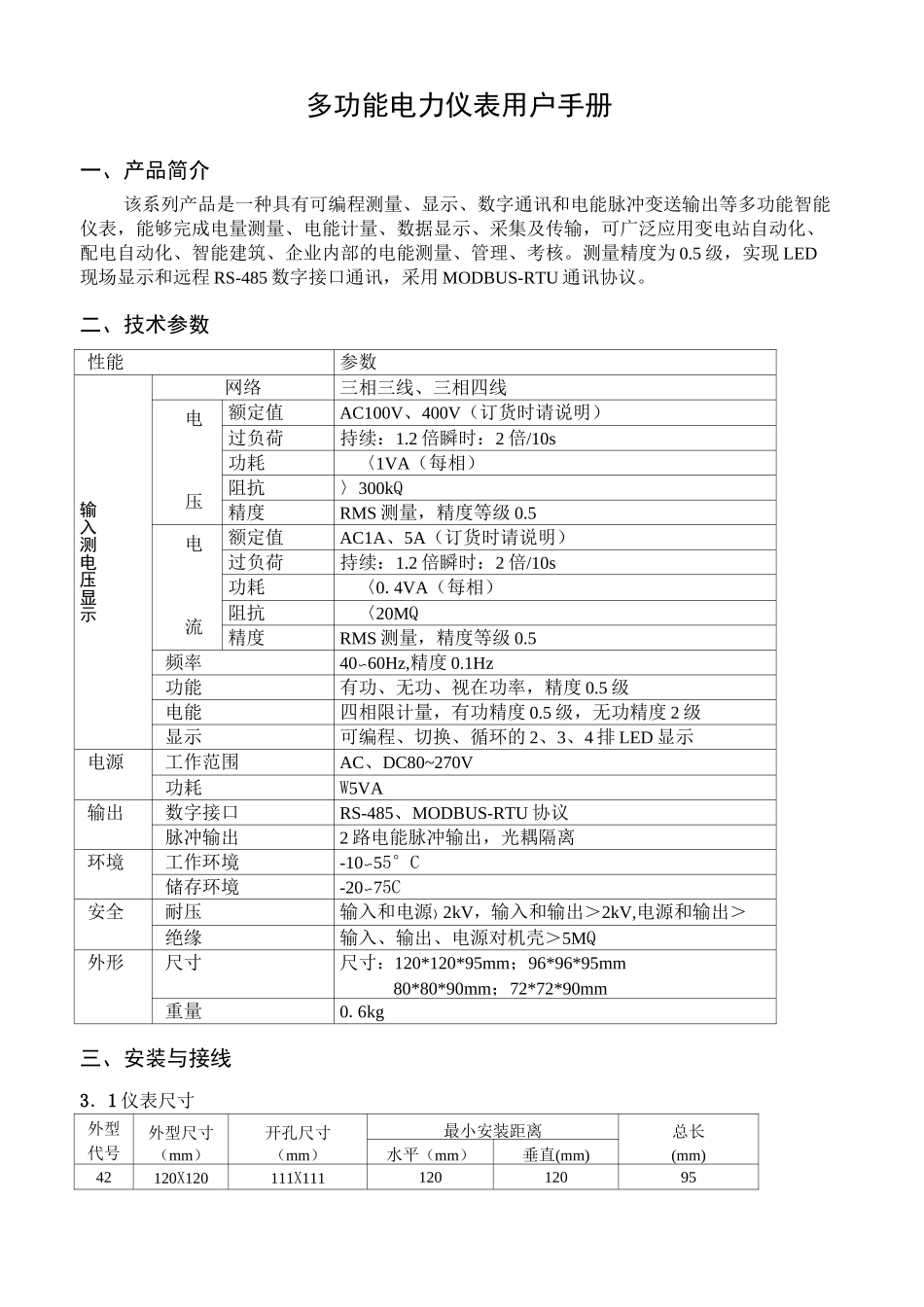

多功能电力仪表用户手册一、产品简介该系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为 0.5 级，实现 LED现场显示和远程 RS-485 数字接口通讯，采用 MODBUS-RTU 通讯协议。二、技术参数性能参数输入测电压显示网络三相三线、三相四线电压额定值AC100V、400V（订货时请说明）过负荷持续：1.2 倍瞬时：2 倍/10s功耗〈1VA（每相）阻抗〉300kQ精度RMS 测量，精度等级 0.5电流额定值AC1A、5A（订货时请说明）过负荷持续：1.2 倍瞬时：2 倍/10s功耗〈0.4VA（每相）阻抗〈20MQ精度RMS 测量，精度等级 0.5频率40〜60Hz,精度 0.1Hz功能有功、无功、视在功率，精度 0.5 级电能四相限计量，有功精度 0.5 级，无功精度 2 级显示可编程、切换、循环的 2、3、4 排 LED 显示电源工作范围AC、DC80~270V功耗W5VA输出数字接口RS-485、MODBUS-RTU 协议脉冲输出2 路电能脉冲输出，光耦隔离环境工作环境-10〜55°C储存环境-20〜75C安全耐压输入和电源〉2kV，输入和输出＞2kV,电源和输出＞1kV绝缘输入、输出、电源对机壳＞5MQ外形尺寸尺寸：120*120*95mm；96*96*95mm80*80*90mm；72*72*90mm重量0.6kg三、安装与接线3．1 仪表尺寸外型代号外型尺寸（mm）开孔尺寸（mm）最小安装距离总长(mm)水平（mm）垂直(mm)42120X120111X11112012095卜DS][oUBVC3fUN 5kIA*AIB*3EB3EIC*7ICr02C□A4UGD1[6UH&[oTA* 21 目IA计1IC*3IC9696X9691X919696958080*8076*768080907272*7267*677272903•2 安装方法（1）在固定配电柜开开孔尺寸大小的孔；（2）取出仪表，松开螺丝，取下固定支架；（3）仪表由前插入安装孔；（4）插入仪表固定支架，并拧紧螺丝固定仪表。3•3 端子接线图三相四线接线图三相三线接线图（注 1：尺寸不同接线方式都相同）（注 2：电流线星号为进线，进出线接反，电能计量到反相电能。）四、编程操作4•1 进入和退出编程状态进入编程状态：在测量显示状态时按住“SET”键 1 秒钟，进入密码认证页面，使用“◄”键，“▲”键和“▼”键输入密码（默认用户密码为 1111），再按“SET”键就进入编程状态页面。注意：如果输入密码按“SET”键后，退出到测量显示状态，则表示输入密码不正确。退出编程状态：在编程状态，一直按住“SET”键 2 秒钟...
