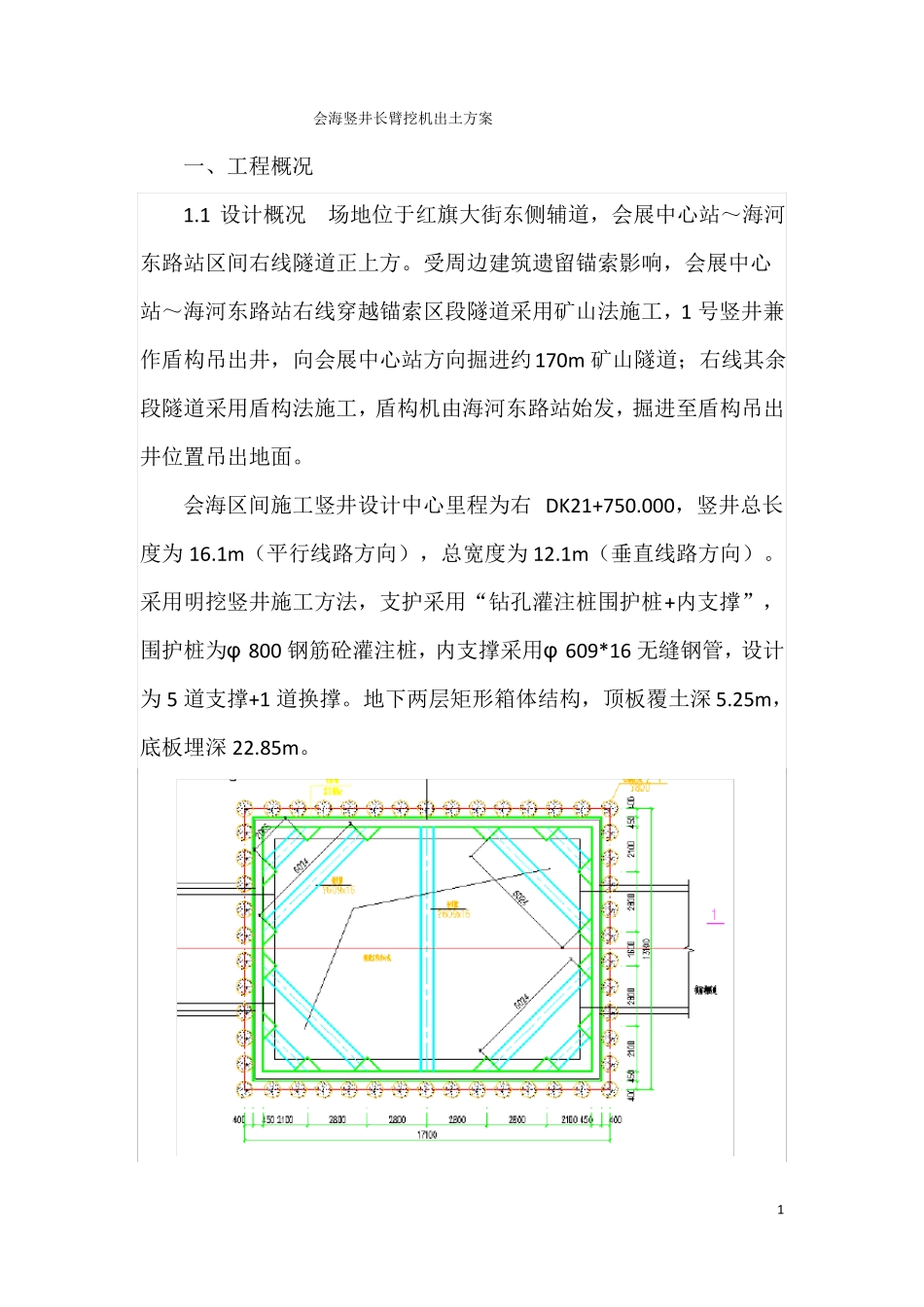

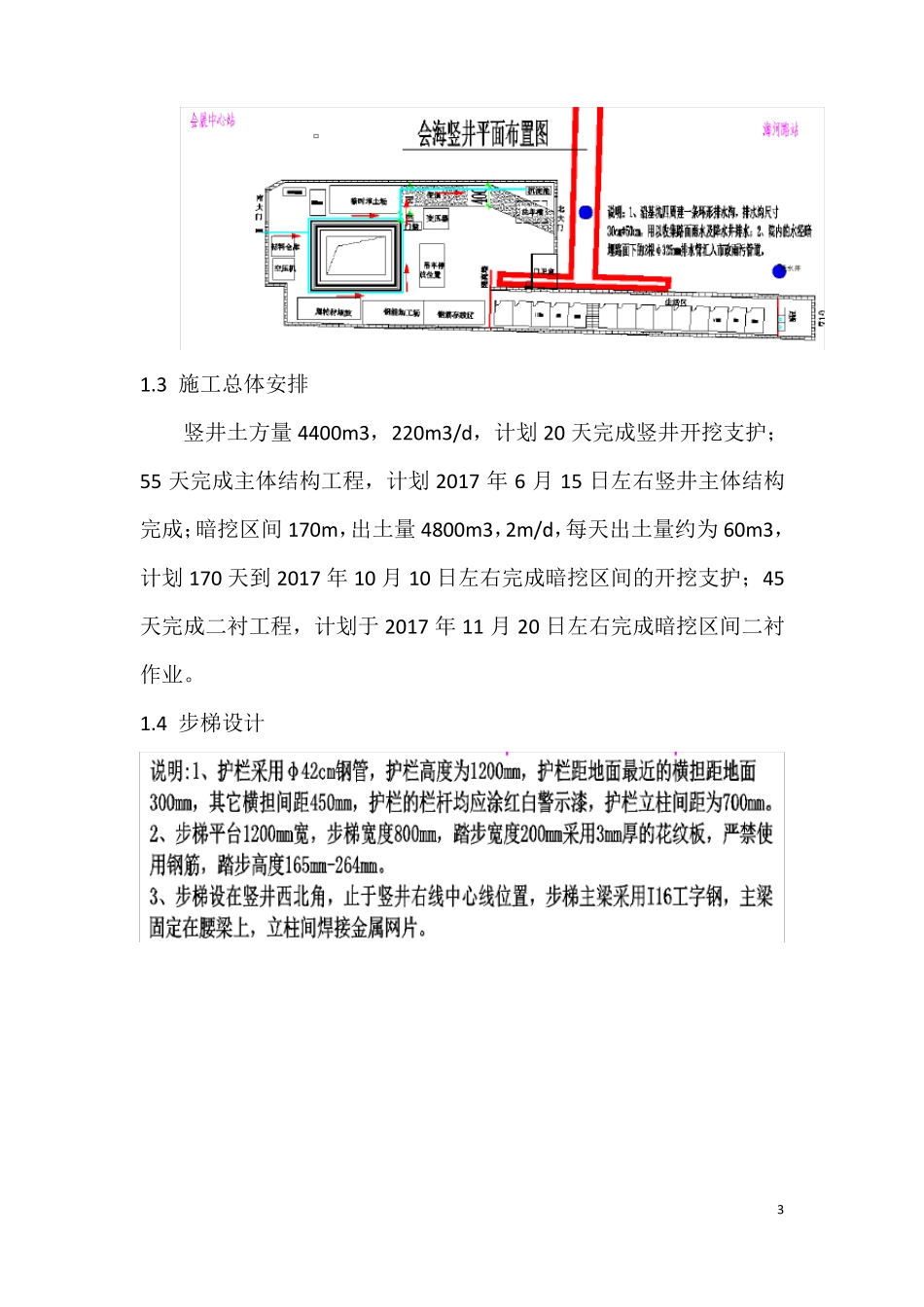

会海竖井长臂挖机出土方案一、工程概况1.1 设计概况场地位于红旗大街东侧辅道，会展中心站～海河东路站区间右线隧道正上方。受周边建筑遗留锚索影响，会展中心站～海河东路站右线穿越锚索区段隧道采用矿山法施工，1 号竖井兼作盾构吊出井，向会展中心站方向掘进约170m 矿山隧道；右线其余段隧道采用盾构法施工，盾构机由海河东路站始发，掘进至盾构吊出井位置吊出地面。会海区间施工竖井设计中心里程为右 DK21+750.000，竖井总长度为 16.1m（平行线路方向），总宽度为 12.1m（垂直线路方向）。采用明挖竖井施工方法，支护采用“钻孔灌注桩围护桩+内支撑”，围护桩为φ 800 钢筋砼灌注桩，内支撑采用φ 609*16 无缝钢管，设计为 5 道支撑+1 道换撑。地下两层矩形箱体结构，顶板覆土深 5.25m，底板埋深 22.85m。11.2 会海竖井平面布置情况、出土方式及材料运输场地内暂时不设置喷射砼拌和站，喷浆料用 5T 翻斗车由湘江路车站拌和站倒运到会海竖井南侧，供竖井桩间喷混。临时存土场设于竖井西侧，北大门处设洗车槽及沉淀池，钢筋加工场设于会海竖井东侧，生活区设在北侧与工作区隔离。出土方式采用一台 80 型挖掘机配合一台履带式长臂液压挖掘机出土，该长臂挖掘机可以挖到地面下 13 米深度，往下采用伸缩臂能挖到地面下 25 米深度。材料运输情况。钢材运输由北大门进入，渣土运输从北大门进出，拌和站建在南端，地材及水泥由南大门出入，商品砼由北大门进出。21.3 施工总体安排竖井土方量 4400m3，220m3/d，计划 20 天完成竖井开挖支护；55 天完成主体结构工程，计划 2017 年 6 月 15 日左右竖井主体结构完成；暗挖区间 170m，出土量 4800m3，2m/d，每天出土量约为 60m3，计划 170 天到 2017 年 10 月 10 日左右完成暗挖区间的开挖支护；45天完成二衬工程，计划于 2017 年 11 月 20 日左右完成暗挖区间二衬作业。1.4 步梯设计31.5 排水说明为防止雨季坑内集水，在坑底修建一个 2m*2m*1m 的集水坑，用大功率水泵将集水坑内的雨水抽排到沉淀池，再排到市政雨污管道。洞 外 排 水 沿 基 坑 周 边 建 一 条 环 形 排 水 沟 ， 排 水 沟 尺 寸30cm*50cm，用以收集路面雨水及降水井排水；院内的水经暗埋路面下的 2 根φ235mm 排水管汇入市政雨污管道。41.6 防尘措施会海竖井在进行喷射砼作业时，会产生大量粉尘，针对此情况，我们在作业面上配备一台远程电控喷雾机，该...
