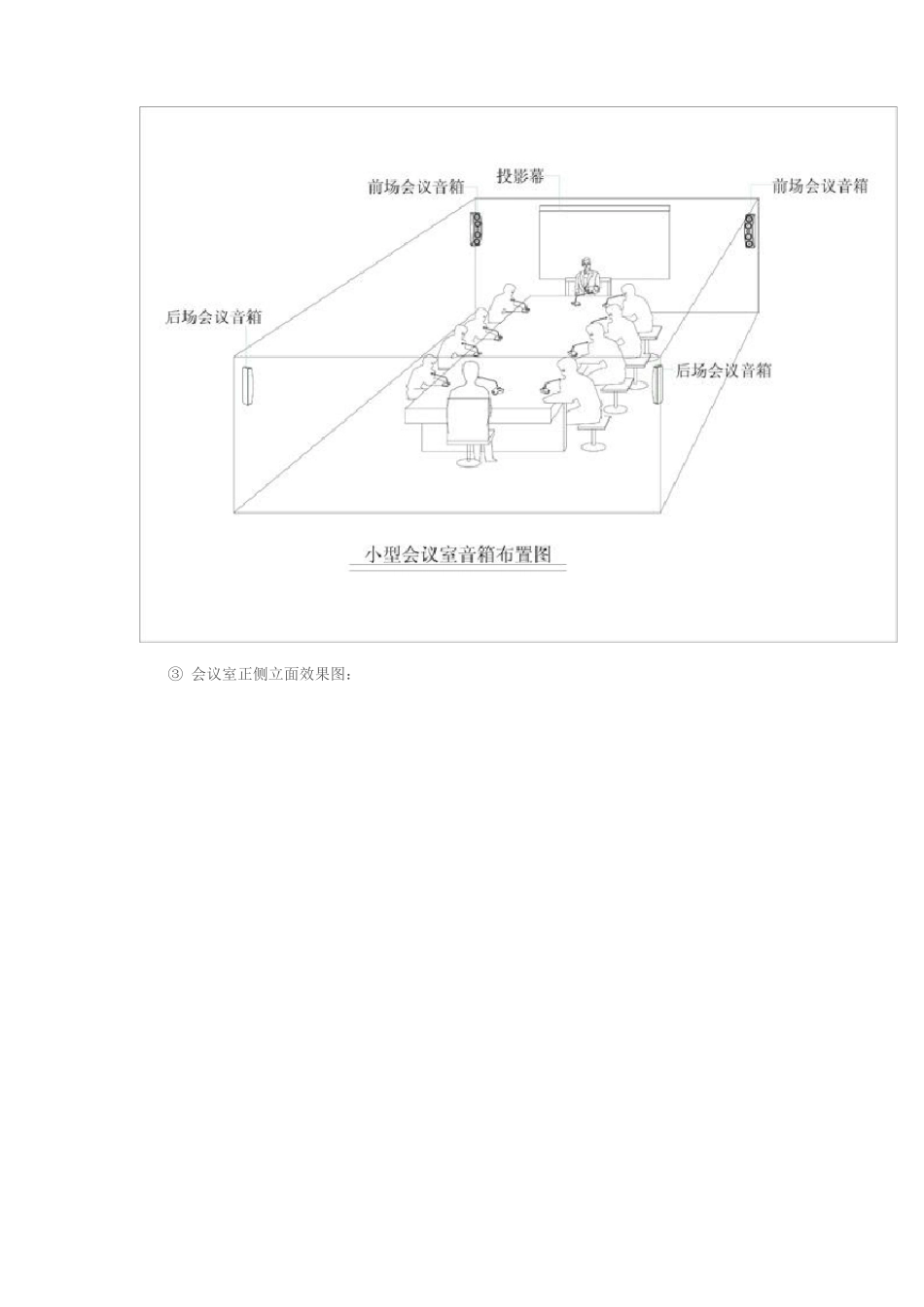

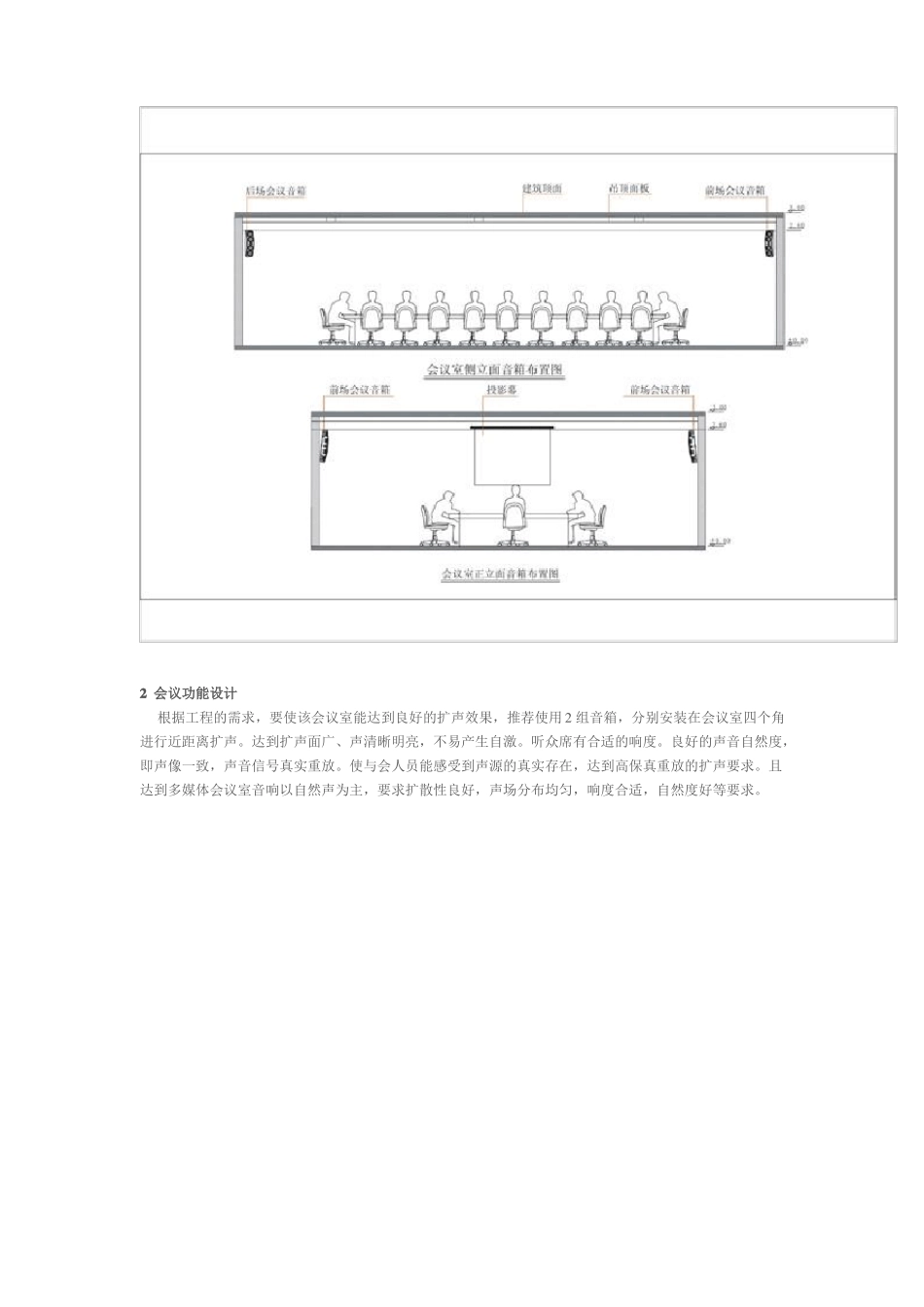

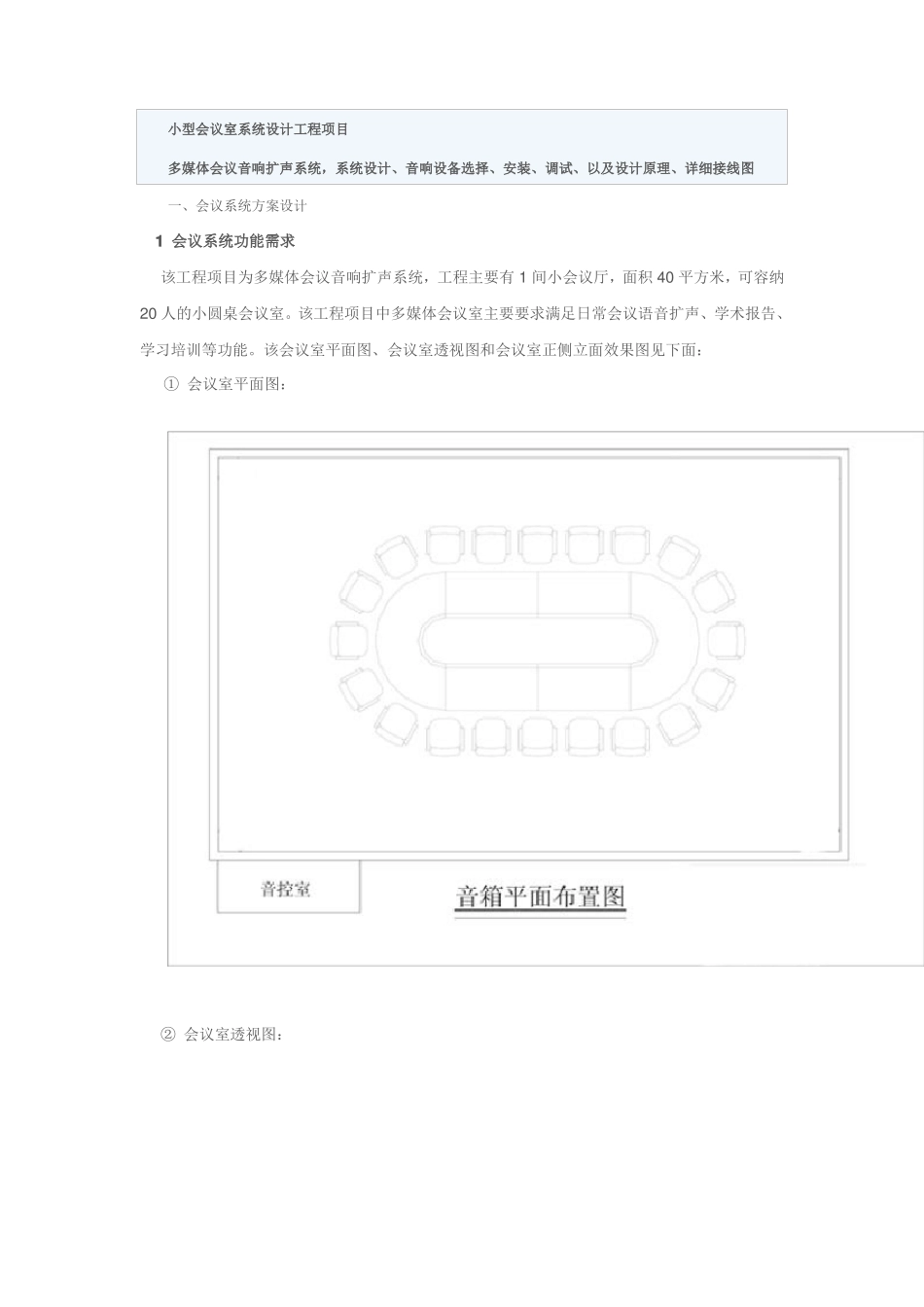

小型会议室系统设计工程项目多媒体会议音响扩声系统，系统设计、音响设备选择、安装、调试、以及设计原理、详细接线图一、会议系统方案设计1 会议系统功能需求该工程项目为多媒体会议音响扩声系统，工程主要有 1 间小会议厅，面积 40 平方米，可容纳20 人的小圆桌会议室。该工程项目中多媒体会议室主要要求满足日常会议语音扩声、学术报告、学习培训等功能。该会议室平面图、会议室透视图和会议室正侧立面效果图见下面：① 会议室平面图：② 会议室透视图：③ 会议室正侧立面效果图：2 会议功能设计根据工程的需求，要使该会议室能达到良好的扩声效果，推荐使用 2 组音箱，分别安装在会议室四个角进行近距离扩声。达到扩声面广、声清晰明亮，不易产生自激。听众席有合适的响度。良好的声音自然度，即声像一致，声音信号真实重放。使与会人员能感受到声源的真实存在，达到高保真重放的扩声要求。且达到多媒体会议室音响以自然声为主，要求扩散性良好，声场分布均匀，响度合适，自然度好等要求。3 会议室扩声效果① 会议室平面扩声图：② 会议室正侧立面扩声图：二、会议系统设备组成功能一个完整的会议系统主要由声源设备（如话筒等），调控设备（如调音台等），放大设备（如功率放大器），重放设备（如音箱）和周边设备（如均衡器，分讯器等）组成。1 会议系统主要产品功能介绍① 话筒：本系统采用 AKMD VS-20C/D 主席/列席麦。单一指向电容话筒；鹅颈话筒带红色发言指示光环；话筒发言状态指示；红灯表示正在发言。主席具优先发言健，可通过取缔健关闭发言代表单元。（本会议系统也可采用 AKMD LC160 超心型会议麦和 AKMD U1202 无线麦）② 调音台：本系统中我们采用 AKMD DJM-808 调音台，其为低噪声 8 通道内置 16 档数码效果立体声调音台，具有 8 路单声麦克风和线路平衡输入，内置 16 DSP 数码延时效果器。③ 均衡器：本方案我们采用 AKMD AC3231F 均衡器，其为 31 段立体声图形均衡器，具有 FBQ 反馈探测系统能显示反馈音频和频普分析。④ 功率放大器：根据此工程实际情况以及功能需求，本会议扩声系统中我们采用了与音箱相配的 AKMDEX-1000 专业会议功放机，AKMD 生产的功放产品，具有质量好，稳定性高等特点，且其产品具有优越的品质和非凡的表现能力。因此 AKMD 功放是多媒体会议工程的睿智之选。⑤ 音箱：在此会议室项目中我们采用 AKMD H503 专业会议音箱，AKMD 系列专业会...
