伸缩缝专项施工方案新

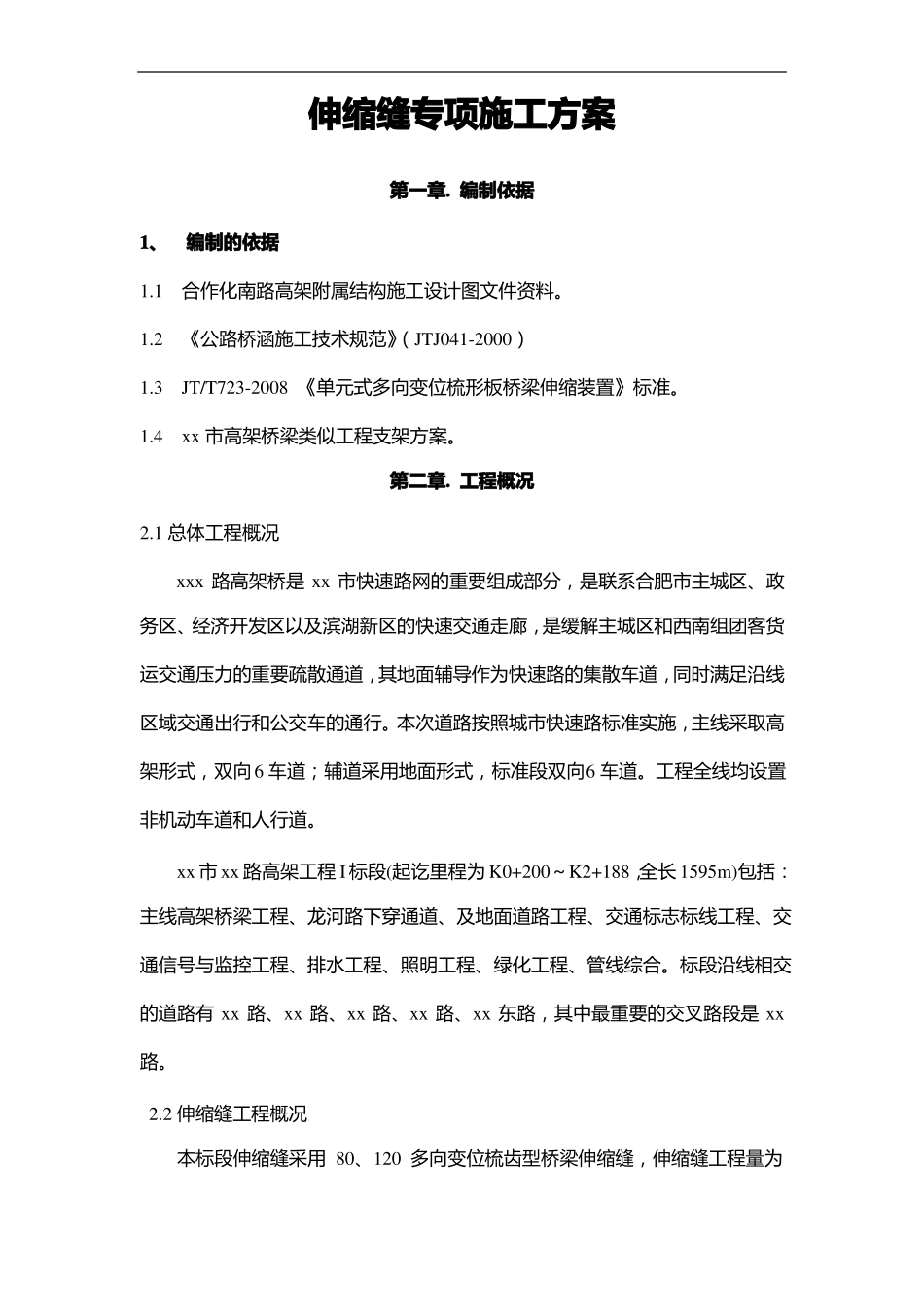

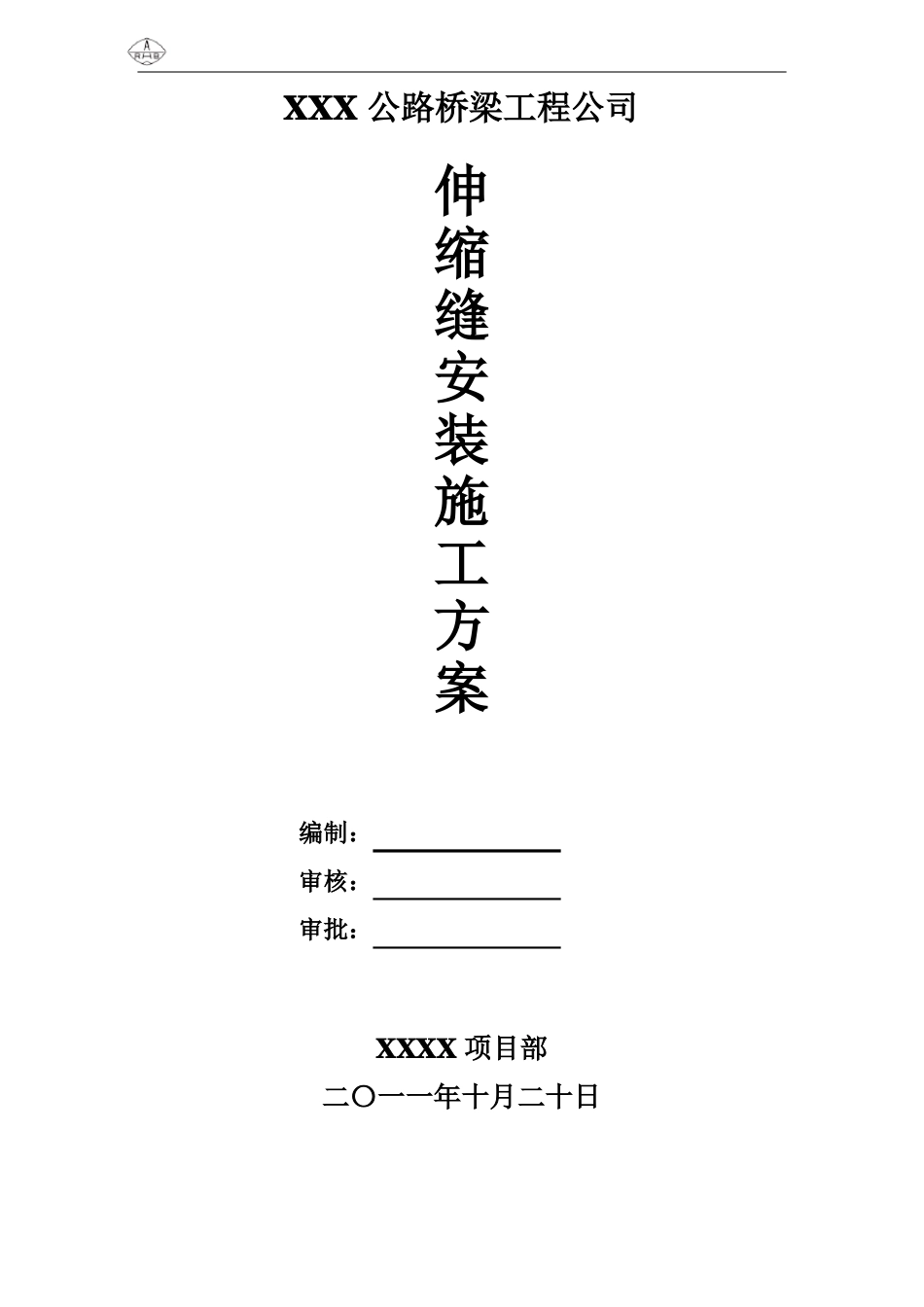

XXX 公路桥梁工程公司伸缩缝安装施工方案编制：审核：审批：XXXX 项目部二〇一一年十月二十日伸缩缝专项施工方案第一章. 编制依据1、编制的依据1.1合作化南路高架附属结构施工设计图文件资料。1.2《公路桥涵施工技术规范》（JTJ041-2000）1.3JT/T723-2008 《单元式多向变位梳形板桥梁伸缩装置》标准。1.4xx 市高架桥梁类似工程支架方案。第二章. 工程概况2.1 总体工程概况xxx 路高架桥是 xx 市快速路网的重要组成部分，是联系合肥市主城区、政务区、经济开发区以及滨湖新区的快速交通走廊，是缓解主城区和西南组团客货运交通压力的重要疏散通道，其地面辅导作为快速路的集散车道，同时满足沿线区域交通出行和公交车的通行。本次道路按照城市快速路标准实施，主线采取高架形式，双向6 车道；辅道采用地面形式，标准段双向6 车道。工程全线均设置非机动车道和人行道。xx 市 xx 路高架工程 I 标段(起讫里程为 K0+200～K2+188，全长 1595m)包括：主线高架桥梁工程、龙河路下穿通道、及地面道路工程、交通标志标线工程、交通信号与监控工程、排水工程、照明工程、绿化工程、管线综合。标段沿线相交的道路有 xx 路、xx 路、xx 路、xx 路、xx 东路，其中最重要的交叉路段是 xx路。2.2 伸缩缝工程概况本标段伸缩缝采用 80、120 多向变位梳齿型桥梁伸缩缝，伸缩缝工程量为431.68m。第三章. 伸缩缝施工安装工艺3.1 施工前准备事项3.1.1.施工前所有用于本工程的伸缩装置、辅料、设备、工具等均应运抵施工现场。3.1.2.在施工现场根据要求设置交通安全标志，设备工具和用料应放在指定的地点或区域，所有施工人员进入施工现场时应穿戴安全服、安全帽，注意文明施工。3.2 画线、切割3.2.1 根据设计要求，在伸缩装置的安装预留槽区上准确标出缝区边沿位置，并画出缝区的切割线，80 梳齿型桥梁伸缩缝宽 123cm，120 梳齿型桥梁伸缩缝129cm。3.2.2 画线时，如原有预埋槽尺寸小于图纸尺寸，应按图纸尺寸画线；如原有预埋槽尺寸大于图纸尺寸，应按原有预埋槽尺寸画线。并确认装置安装后两侧混凝土过渡段等宽。3.2.3 根据上述的切割线进行切割缝区，切割时应保证槽口顺直,直线度满足1.5mm/m。切割完后切割线不得有肉眼可见的弯曲。3.2.4 切割前，应用三米直尺检查沥青混凝土面层的平整度，要求控制在1.5mm 以内。检查桥面铺装层有无破裂，起拱或塌陷现象。如发现缝区边缘处沥青路面不平，应延伸至平整处画线切割。3.2.5 为防止...
