住宅楼采暖系统施工方案

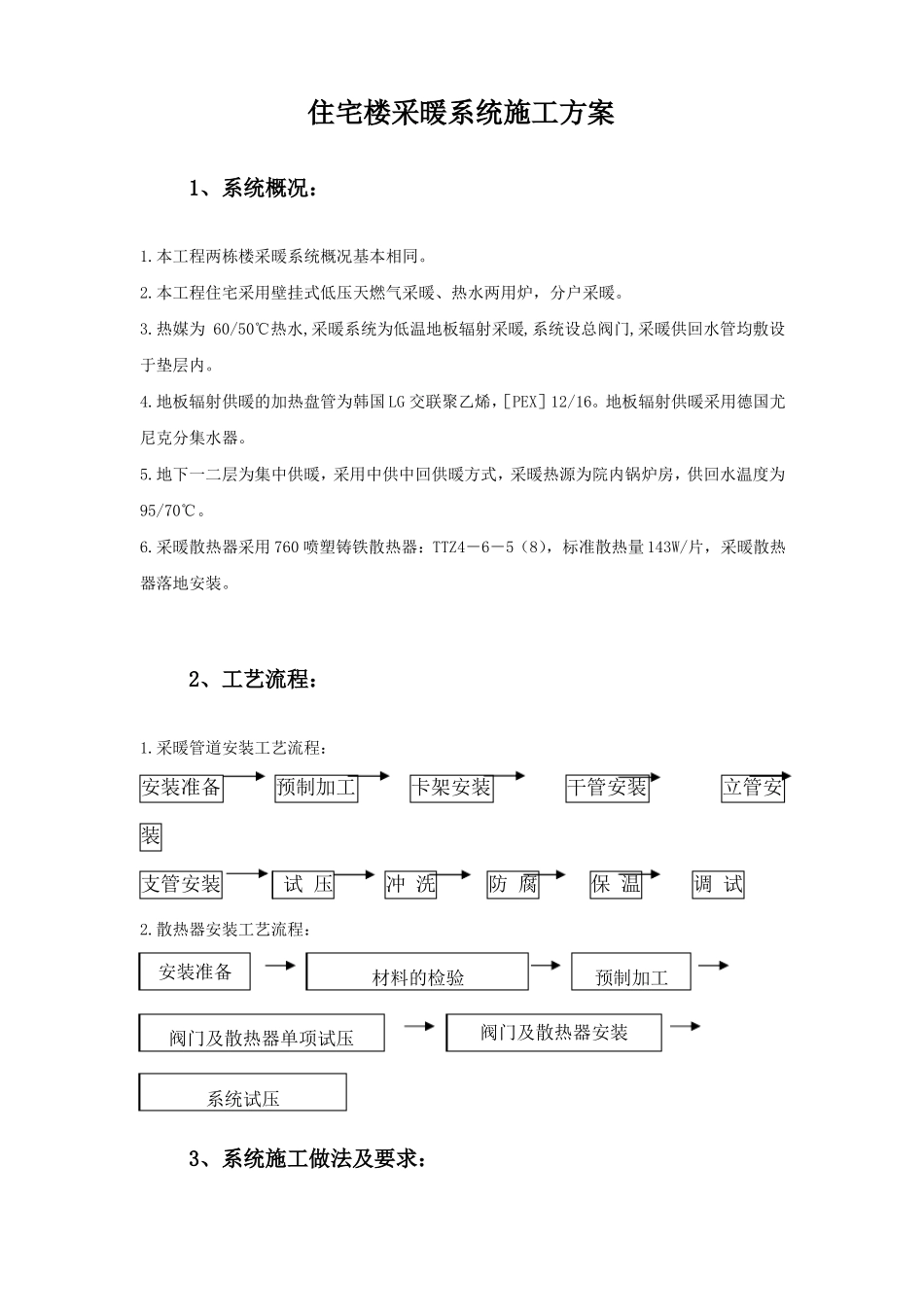

住宅楼采暖系统施工方案1、系统概况：1.本工程两栋楼采暖系统概况基本相同。2.本工程住宅采用壁挂式低压天燃气采暖、热水两用炉，分户采暖。3.热媒为 60/50℃热水,采暖系统为低温地板辐射采暖,系统设总阀门,采暖供回水管均敷设于垫层内。4.地板辐射供暖的加热盘管为韩国 LG 交联聚乙烯，［PEX］12/16。地板辐射供暖采用德国尤尼克分集水器。5.地下一二层为集中供暖，采用中供中回供暖方式，采暖热源为院内锅炉房，供回水温度为95/70℃。6.采暖散热器采用 760 喷塑铸铁散热器：TTZ4－6－5（8），标准散热量 143W/片，采暖散热器落地安装。2、工艺流程：1.采暖管道安装工艺流程：安装准备预制加工卡架安装干管安装立管安装支管安装试 压冲 洗防 腐保 温调 试2.散热器安装工艺流程：安装准备阀门及散热器单项试压材料的检验预制加工阀门及散热器安装系统试压3、系统施工做法及要求：1.本工程地板辐射采暖供回水管均采用耐高温型 PEX 管，敷设于垫层内，不允许在垫层内有接头。地下一二层集中供暖的采暖管道采用焊接钢管，主立管、干管焊接，采暖立、支管丝扣连接。住宅卫生间采用电热电缆采暖。2.PEX 管道施工做法：1)建筑给水交联聚乙烯（PEX）管道适用于工作温度不超过 95℃（瞬间不大于 110℃）的建筑给水用管材。2)热熔连接：由相同热塑性塑料制作的管材与管件互相连接时，采用专用热熔工具将连接部位表面加热，直接对其进行热熔和承插，冷却后连接成为一体。3)一般规定：(1)PEX 给水系统选用的管材和管件，应具备卫生检验部门的检验报告或认证文件。(2)PEX 给水系统选用的管材和管件，应具备质量监督检验部门的产品质量检验报告和+GF+的产品合格证，并应具备有关建材等部门的认可文件。(3)管材和管件上应标明公司名称、商标、规格、材料牌号、生产日期等内容，包装上应标有批号、数量、等内容。(4)管道连接时，施工单位应使用乔治·费歇尔公司提供的专用配套的熔接施工工具和管件，并严格按照使用说明书使用。当没有正确执行熔接施工工艺或使用不匹配的熔接施工工具和管件时，有可能产生质量缺陷。4)产品质量要求：(1)PEX 给水系统所选用的管材和管件的外观质量应符合下列规定：a.管材和管件的颜色应一致，无色泽不均及分解变色线。b.管材和管件的内外表面应光滑平整，无气泡、裂口、裂纹、脱皮和明显的痕纹、凹陷。c.管材轴向不得有异向弯曲，管材端口必须平整，并垂直于轴线。d.管件应完整、无缺损、无变形，合模缝、浇口应...
