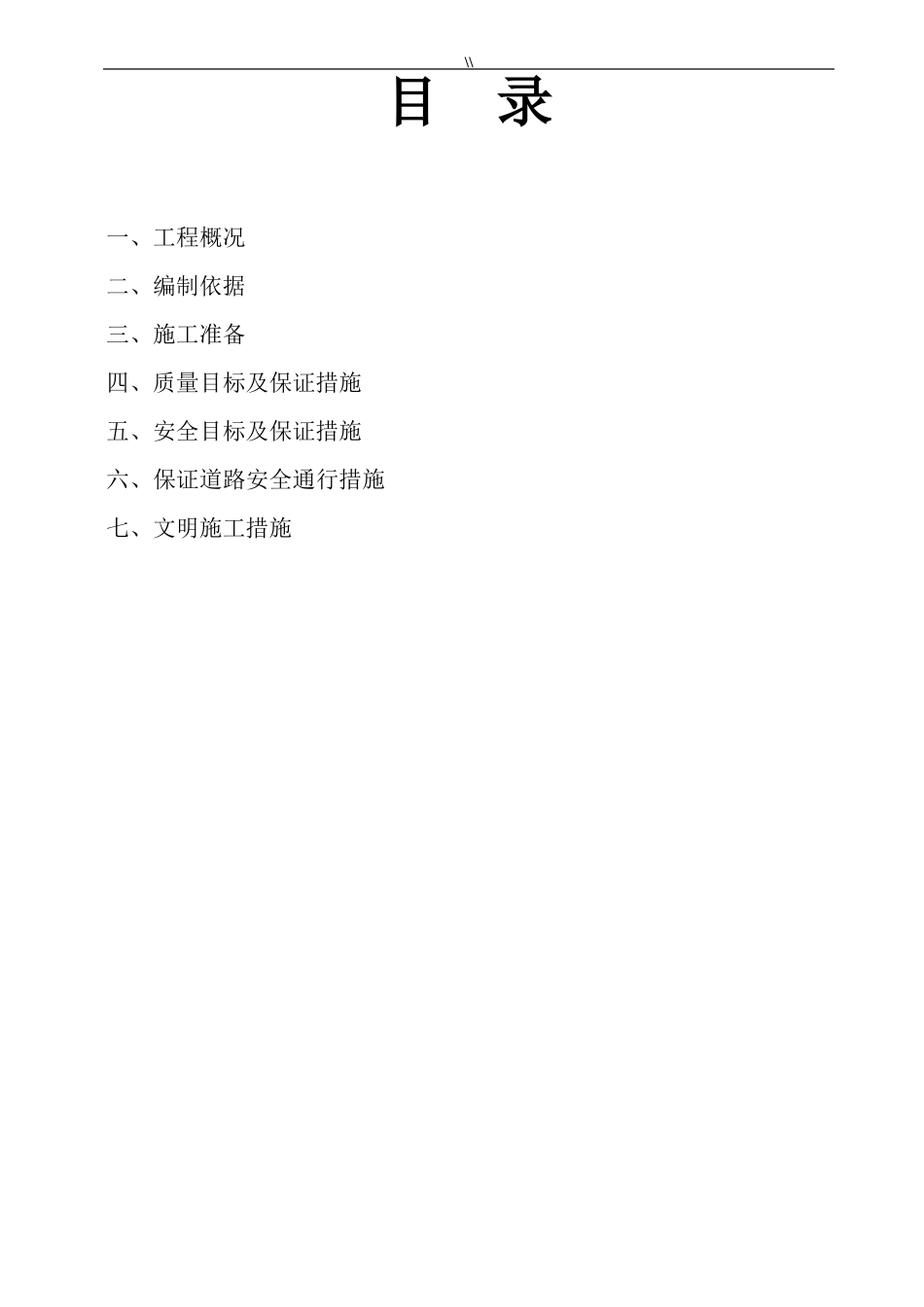

\\施工组织设计 (专项施工方案)报审表致:(监理单位)我方已根据施工合同的有关规定完成了供热管网工程施工组织设计(方案)的编制,并经我单位上级技术人审查批准,现报出,请予以审查。附件:施工组织设计(专项施工方案)承包单位(章):项目经理:日期:年月日专业监理工程师审查意见:专业监理工程师:日期:年月日总监理工程师审查意见:项目监理机构(章):总监理工程师:日期:年月日注:本表一式三份,经项目监理机构审核后,建设单位、监理单位、承包单位各存一份。工程名称:供热管网工程编号:\\供热管网工程主管:审核:编制:施工单位:施工组织设计年月日\\目录一、工程概况二、编制依据三、施工准备四、质量目标及保证措施五、安全目标及保证措施六、保证道路安全通行措施七、文明施工措施\\施工组织设计一.工程概况本次设计为 热网工程,供热管网工程,随道路新建同步敷设。设计管径为 D377x7,管位中南 9.0 米,全长 510 米。设计压力 1.6Mpa,设计温度 130/65℃,本工程供回水管道采用直埋敷设方式,管道采用高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管,弯头采用预制保温弯头。本工程工作钢管公称直径为 DN200 及以下钢管选用20 号钢制作的无缝钢管,性能指标符合国家标准 GB/T8163—2008 要求;公称直径在 DN200以上的钢管,采用材质为 Q235-B 的螺旋焊缝钢管,其性能指标符合国家标准《低压流体输送用焊接钢管》(GB/T3091—2008)的要求。二. 编制依据1. 工程设计图纸2. 城市供热管网工程施工及验收规范3. 城市供热管网工程质量检验评定标准4. 《城市供热直埋管道技术规程》CJJ38-985. 《现场设备、工业管道焊接工程施工及验收规范》CB5035-976. 《工业金属管道工程施工及验收规范》GB5035-977. 《混凝土结构工程施工质量验收规范》GB50205-20028. 《建筑地基基础工程施工质量验收规范》GB50202-20029.现场施工情况及工期要求10. 我公司的施工设备及技术力量三. 施工准备a) 施工技术准备在施工过程中,我公司将充分发挥在施工技上的优势及施工经验,本着技术先行的原则在施工前就技术上的一切问题做好充分的准备。在正式进入现场前所有施工管理人员将认真熟悉由业主提供的所有施工图纸及有关技术资料,作为本施工质量控制的重要依据之一。1、项目机构组织关系图\\项目机构组织关系图3、施工工序总体安排:核对图纸、技术交底分段试压及清洗管口保温、回填砂制定施工方案审批同意测量定位放线...
